Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Tên: | Van đĩa đôi chống mòn khí nén |
|---|---|---|---|
| Nhiệt độ: | 450 | Báo chí kiểm tra tối đa: | 1.5 (MPa) |
| Dn1 x dn2: | 250x300, 300x350 | Thân van: | gang |
| Làm nổi bật: | electromagnetic pulse valve,pulse jet solenoid valve |
||

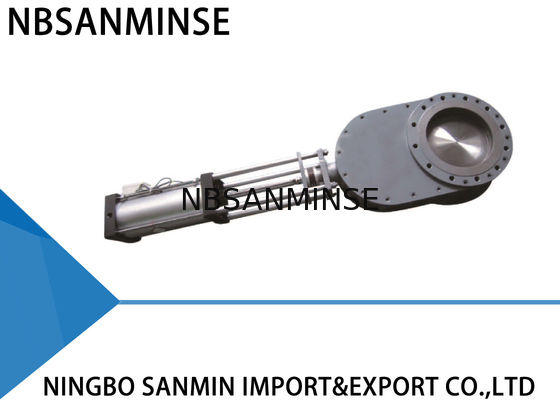

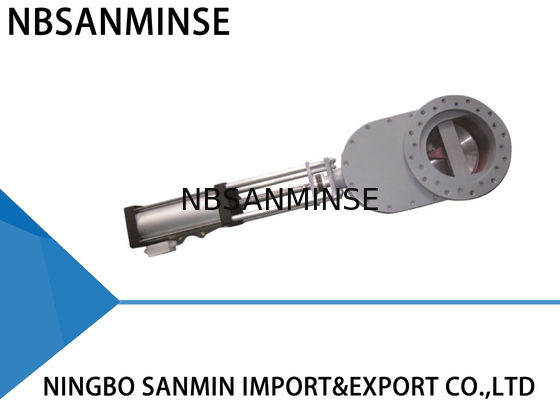

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH Mòn khí nén - van đĩa kép chống mài mòn ( Than cám )
Hiệu suất chính
Van đĩa kép kiểu WZ644-10Q sử dụng niêm phong đĩa kép và bề mặt niêm phong được làm từ hợp kim chống mài mòn hoặc gốm. Vòng đệm kín 100% và van đạt tuổi thọ cao, đặc biệt trong các ứng dụng. Do đó, độ tin cậy tổng thể của hệ thống được tăng lên đáng kể.
Hiệu suất vận hành
Khi không khí được đưa vào cổng xi lanh trên, thanh piston đẩy đĩa kép xuống và van đóng lại. Khi không khí được đưa vào cổng xi lanh dưới, thanh piston đẩy đĩa kép lên và van mở ra. Lò xo nén được đặt giữa các đĩa và vòng đệm, ép các đĩa vào vòng đệm, đồng thời cho phép các đĩa chuyển động theo chiều dọc, giúp bù đắp sự giãn nở và co lại do nhiệt của các bộ phận và đảm bảo niêm phong kín khí trong mọi điều kiện. Khi kích hoạt van, đĩa kép quay để mài và đánh bóng các bề mặt niêm phong. Khi sản phẩm chảy qua van, bất kỳ vật liệu nào lọt vào buồng bên trong đều được loại bỏ bằng hành động dòng xoáy. Do đó, van tự làm sạch. Có thể cung cấp thêm khí xả để đảm bảo hiệu suất làm sạch tại chỗ. Tất cả các đặc điểm này đảm bảo tuổi thọ cao cho van và tăng độ tin cậy cho hệ thống của bạn.
Ứng dụng
Bất kỳ sản phẩm dạng bụi, bột và hạt nào trong các nhà máy điện đốt than, nhà máy luyện kim, nhà máy sắt thép, ngành dược phẩm và hóa chất.
Thông số kỹ thuật
Áp suất vận hành tối đa: 1.0MPa
Áp suất thử nghiệm tối đa: 1.5MPa
Nhiệt độ vận hành: ＜200℃
Áp suất thử nghiệm rò rỉ: 1.1MPa
Lắp đặt và ứng dụng
1. Trước khi lắp đặt, hãy đảm bảo bộ truyền động khí nén không có bất kỳ khuyết tật nào như vỡ và lõm.
2. Đảm bảo mặt bích nối, chiều dài kết cấu, áp suất vận hành tối đa và đường kính danh nghĩa phù hợp với yêu cầu.
3. Trong quá trình lắp đặt, không được điều chỉnh lại các đinh tán và đai ốc đã được siết chặt ban đầu. Căn chỉnh tâm của hai đường ống và đường kính van để đồng trục. Giữ cho bề mặt mặt bích phẳng. Dùng lực đều để siết chặt bu lông.
4. Sau khi lắp đặt, đưa không khí từ các cổng xi lanh trên và dưới để xem van có thể mở hoặc đóng bình thường hay không.
5. Kiểm tra công tắc điều khiển (nếu có) để xem nó có được cố định chắc chắn hay không, xem thông số của nó có phù hợp với nguồn điện truy cập hay không và xem nó có thể hoạt động chính xác trong điều kiện mở hoàn toàn và đóng hoàn toàn hay không.
Phương pháp khắc phục sự cố
| Sự cố | Nguyên nhân | Phương pháp khắc phục sự cố |
| Rò rỉ ở bề mặt niêm phong | Bụi bẩn giữa đĩa và bề mặt niêm phong | Loại bỏ bụi bẩn |
| Hư hỏng cặp vòng đệm | Sửa chữa hoặc thay thế | |
| Rò rỉ ở khớp mặt bích | Bu lông không được vặn đều | Vặn đều bu lông |
| Hư hỏng bề mặt mặt bích | Sửa chữa bề mặt mặt bích | |
| Hư hỏng miếng đệm | Thay thế miếng đệm | |
| Van không mở hoặc đóng đúng cách | Tích tụ bụi | Loại bỏ bụi thường xuyên |
| Áp suất không khí không đủ, rò rỉ nghiêm trọng | Sửa chữa đường ống cung cấp khí | |
| Các bộ phận khí nén đã bị lão hóa và mất hiệu quả | Thay thế các bộ phận bị hỏng | |
| Rò rỉ hộp nhồi | Vật liệu nhồi đã bị lão hóa và mòn nghiêm trọng | Thay thế vật liệu nhồi |
Kích thước lắp đặt, bản vẽ phác thảo
| Kiểu (Dòng A) | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
Các bộ phận chính và vật liệu
| Mục | Tên | Vật liệu | Mục | Tên | Vật liệu |
| 1 | Thân van | Gang dẻo | 5 | Khớp nối T | Thép đúc |
| 2 | Thân van bên | Gang dẻo | 6 | Nắp cuối | Thép 45# |
| 3 | Vòng đệm | Thép carbon + hợp kim đặc biệt | 7 | Cổ nối | Gang dẻo hình cầu |
| 4 | Đĩa | Thép carbon + hợp kim đặc biệt | 8 | Bộ truyền động khí nén nhôm | Xi lanh nhôm |
