Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Kiểu: | Van đầu vào/van đầu ra/van cân bằng |
|---|---|---|---|
| Nhiệt độ: | 450 | Báo chí kiểm tra tối đa: | 1.5 (MPa) |
| DN: | 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | Thân van: | gang |
| Làm nổi bật: | pulse air valve,pulse jet solenoid valve |
||

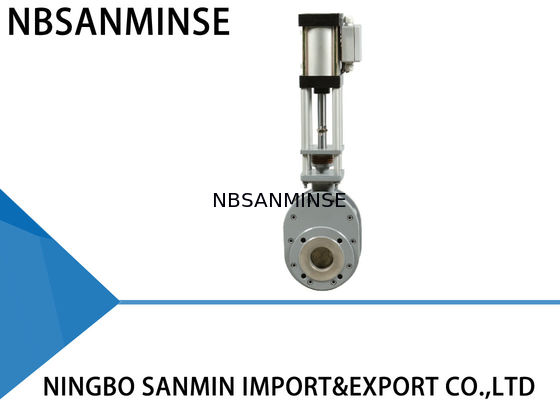

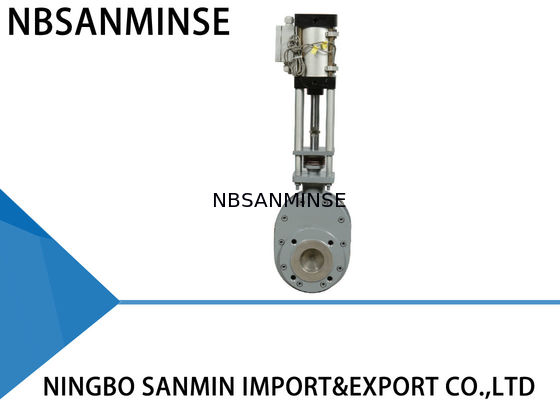

SMWZ644 (1 ) -10 (2 ) - DNB -( 3 ) Valve đĩa kép chống mòn bằng khí (Valve Inlet / Outlet Valve / Balance Valve) Valve cổng kép
Performance chính
Mô hình van đĩa kép WZ644-10Q sử dụng một niêm phong đĩa kép và bề mặt niêm phong được làm bằng hợp kim chống mòn hoặc gốm sứ.,Do đó, độ tin cậy tổng thể của hệ thống được tăng lên đáng kể.
Hiệu suất hoạt động
Khi không khí được đưa vào cửa xi-lanh trên, thanh pít-tông đẩy đĩa kép xuống và van đóng.Khi không khí được đưa vào cửa xi-lanh dưới,thanh piston đẩy đĩa kép lên và van được mở.Ứng lực nén được đặt giữa các đĩa và vòng niêm phong, buộc các đĩa chống lại vòng niêm phong, và cũng cho phép các đĩa di chuyển dọc,giúp bù đắp sự giãn nở và co lại nhiệt của các bộ phận và đảm bảo niêm phong kín trong mọi điều kiện Khi vận hành van, đĩa kép xoay để xoay và đánh bóng bề mặt niêm phong. Khi sản phẩm chảy qua van,Bất kỳ vật liệu nào đi vào buồng bên trong đều được loại bỏ bằng hành động dòng chảy xoáy.Do đó, van tự làm sạch.Thiết bị lọc không khí bổ sung có thể được cung cấp để đảm bảo hiệu suất làm sạch tại chỗ.Tất cả các đặc điểm này đảm bảo một thời gian sử dụng lâu dài cho van và tăng độ tin cậy của hệ thống của bạn .
Ứng dụng
Bất kỳ bụi, bột, và các sản phẩm hạt trong các nhà máy điện than, nhà máy đúc, nhà máy sắt và thép, ngành công nghiệp dược phẩm và hóa học.
Các thông số kỹ thuật
Áp suất hoạt động tối đa: 1,0MPa
Áp suất thử nghiệm tối đa: 1,5MPa
Nhiệt độ hoạt động: <200°C
Áp suất thử nghiệm rò rỉ: 1.1MPa
Thiết lập và ứng dụng
1Trước khi lắp đặt, hãy chắc chắn rằng động cơ không khí không có bất kỳ khiếm khuyết nào như vỡ và rãnh.
2. Đảm bảo các flange khớp, chiều dài cấu trúc, áp suất hoạt động tối đa và đường kính danh nghĩa được phù hợp với yêu cầu.
3. Trong quá trình lắp đặt, không được phép điều chỉnh lại các nốt và nốt đã được gắn ban đầu. Đặt trung tâm của hai đường ống và đường kính van để đồng trục. Giữ bề mặt vòm phẳng.Ứng dụng lực đồng đều để thắt nút .
4Sau khi lắp đặt, đưa không khí từ cổng xi lanh trên và dưới để kiểm tra xem van có thể được mở hoặc đóng bình thường hay không.
5. Kiểm tra công tắc điều khiển (nếu có) để xem nó có được gắn chắc chắn hay không, xem thông số của nó có phù hợp với nguồn điện truy cập,và liệu nó có thể hoạt động đúng trong hoàn toàn mở và hoàn toàn đóng điều kiện .
Phương pháp khắc phục sự cố
| Vấn đề | Nguyên nhân | Phương pháp khắc phục sự cố |
| Sự rò rỉ trong bề mặt niêm phong | Ô nhiễm giữa đĩa và bề mặt niêm phong | Xóa bụi bẩn |
| Thiệt hại cho các cặp vòng niêm phong | Sửa chữa hoặc thay thế | |
| Rác thải trong khớp vòm | Vít được vít không đồng đều | Đồng đều vít trục |
| Hư hỏng bề mặt miếng kẹp | Sửa chữa bề mặt miếng lót | |
| Thiệt hại cho bộ phân cách | Thay thế khoảng cách | |
| Van không được mở hoặc đóng đúng cách | Lưu trữ bụi | Loại bỏ bụi thường xuyên |
| Áp suất không khí không đủ, rò rỉ nghiêm trọng | Sửa chữa đường ống cung cấp không khí | |
| Các thành phần khí nén đã bị lão hóa và mất hiệu quả | Thay thế các thành phần bị hư hỏng | |
| Rác thải hộp nhồi | Chất nhồi đã già và bị mòn nặng. | Thay thế chất nhồi |
Các bộ phận và vật liệu chính
| Điểm | Tên | Vật liệu | Điểm | Tên | Vật liệu |
| 1 | Cơ quan van | Sắt mềm | 5 | Chiếc T-piece nối | Thép đúc |
| 2 | Cơ quan van bên | Sắt mềm | 6 | Chiếc nắp cuối | 45# Thép |
| 3 | Nhẫn niêm phong | Thép carbon + hợp kim đặc biệt | 7 | Thắt cổ | Sắt đúc hình khối |
| 4 | Bệnh | Thép carbon + hợp kim đặc biệt | 8 | Máy điều khiển khí nén nhôm | Thùng nhôm |
