AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator
Liên hệ với bây giờ

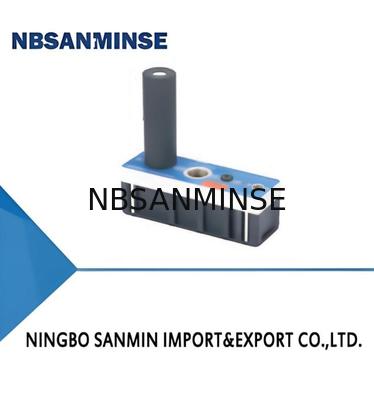

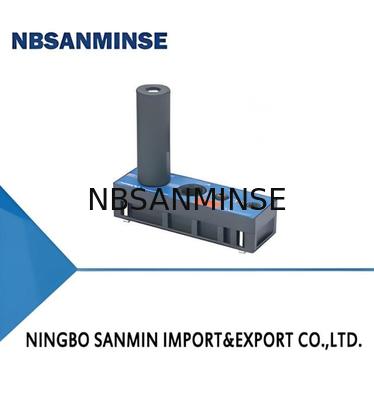

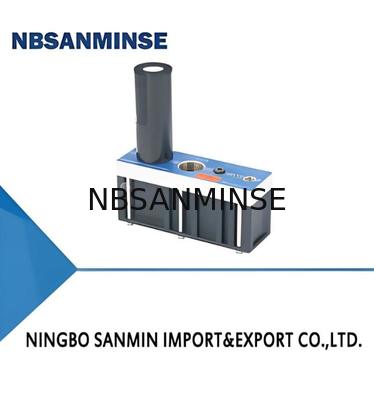

Máy tạo chân không nhiều giai đoạn AM/AL/AH

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Hàng hiệu: NBSANMINSE
Model Number: AM25L

Thông tin chi tiết
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

Mô tả sản phẩm

Đặc điểm
◇ Thiết kế vòi nhiều giai đoạn tiết kiệm năng lượng
◇ Nó có khả năng hút rất mạnh
◇ Một loạt các đặc điểm kỹ thuật về cổng cung cấp không khí và cổng chân không
◇ Hệ thống tiết kiệm năng lượng (ES) là tùy chọn
Ưu điểm
◇ Phá sơ tán nhanh chóng trong phạm vi mức chân không thấp,giảm chi phí và rút ngắn
chu kỳ làm việc
◇ Nó có thể tạo ra dòng chảy chân không lớn, xử lý nhanh tất cả các mảnh làm việc xốp
và an toàn
◇ Có thể sử dụng các thông số kỹ thuật dây khác nhau
◇ Tiết kiệm không khí nén khi xử lý các vật liệu kín
Ứng dụng
◇ Máy tạo chân không nhiều giai đoạn phù hợp để xử lý các hộp carton,
Vật liệu đóng gói và vật liệu xốp
◇ Được sử dụng cho các điều kiện làm việc đòi hỏi dòng chảy chân không lớn, sơ tán nhanh
và tiêu thụ không khí ít hơn
Máy tạo chân không nhiều giai đoạn AM/AL/AH 0
Cấu trúc
◇(1) Cơ thể chính
◇ (2) Cổng phát hiện chân không
◇ (3) Máy câm
◇ (4) Ac cảng cung cấp
◇ (5) Nắp đỡ
◇ (6) ESHệ thống tiết kiệm năng lượng
Máy tạo chân không nhiều giai đoạn AM/AL/AH 1
AM   25L   - AD   - N-A.   -ES
①     ②        ③     ④      ⑤      ⑥
1Series Thông số kỹ thuật 3Bảng kết nối 45hình ảnh 5Ventil không quay trở lại    Thiết bị điều khiển
AM-Universaltype 25L 50L 75L D N-NBR Không mặc định, không có van không trả lại    Không mặc định, không
(-92kPa) 100L 125L 150L B E-EPDM A - Không trả lại    Đánh giá thiết bị
AL-Large wacuum flowtype 255075  AD F-Fuoine chà bơ    B-Hệ thống tiết kiệm năng lượng
(-81kPa) 100125150  E

   Chỉ cho AM-25L/50L
AH-High vacuumlevel type 40120 (Xem bảng 1)

   AL-25/50
(-100.8kPa)



   AH-40
Bảng tấm kết nối1
 Kết nối
  đĩa		 Không khí cung cấp cảng ((( ") Không khí cảng ((( () Khả năng xả cảng ((( Kết nối
đĩa  vật liệu		 Ứng dụng chân không gen chuột chũi
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 AD G1/4 G3/4 G3/4 Hợp kim nhôm
 E NPT1/4 NPT3/4 NPT3/4 Hợp kim nhôm
 D G1/4 G1 G1 PPS AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 AD G1/4 G1 G1 Hợp kim nhôm
 E NPT1/4 NPT1* NPT1* Hợp kim nhôm
Lựa chọn - AM series
  Mô hình/
  Thông số kỹ thuật		 25L 50L 75L 100L 125L 150L
  AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
  AM□-D-N-A AM25L-DNA AM50L-D-N-A AM75L-D-N-A AM100L-D-N-A AM125L-D-N-A AM150L-D-N-A
  AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES



  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES



  AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
  AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-EN-A AM125L-E-N-A AM150L-E-N-A
Chuỗi Selection-AL
Mô hình/
Thông số kỹ thuật		 25  50  75  100  125  150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-D-N AL125-D-N AL150-D-N
AL□-D-N-A AL25-DNA AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES



AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
AL□-B-N-A AL25-B-N-A AL50-B-N-A AL75-B-N-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES ·


AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
AL□-E-N-A AL25-E-N-A AL50-E-N-A AL75-E-N-A AL100-EN-A AL125-E-N-A AL150-E-N-A
Chọn -AH series
Mô hình/
Thông số kỹ thuật		 40  120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-D-N-A AH120-D-N-A
AH□-D-N-A-ES AH40-D-N-A-ES
AH□-B-N AH40-B-N AH120-B-N
AH□-B-N-A AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES
AH□-E-N AH40-E-N AH120-E-N
AHO-E-N-A AH40-E-N-A AH120-E-N-A
Các thông số kỹ thuật
Mô hình Đánh giá không khí
cung cấp áp suất
bar		 Max.
mức chân không
-KRa		 Tối đa
chân không dòng chảy
NL/min		 Không khí
tiêu thụ
NL/min		 ồn
cấp độ
dB ((A)		 Làm việc
nhiệt độ
°C		 Trọng lượng
9		 Đề xuất
(Hô bên ngoài Đi đi.
Cung cấp không khí cảng		 sửa chữa ống ống ngày.mm
(Bằng dây) ống ống nội tâm.)
Không khí cảng
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1,170 480  82  -10~80 1,075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10~80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
Các thông số kỹ thuật
Mô hình Ratedair
áp suất cung cấp
bar		 Max.
chân không cấp độ
-kPa		 Max.
chân không dòng chảy
NL/min		 Không khí
tiêu thụ
NL/min		 ồn
cấp độ
dB ((A)		 Làm việc
nhiệt độ
°C		 Trọng lượng
g		        Đề xuất
(Hoa Hôm sau.
Sân bay cung cấp hàng không		 Đúng rồi.
(Mredhoseinner) ngày.)
Vacuumport
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10~80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10~80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10~80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10~80 1,075 φ12 φ32
Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa)
Mô hình Không khí cung cấp
áp suất
bar		          Không khí
tiêu thụ
     NL/min		 0  10  20  30  40  50  60  70  80  90  Max.
chân không  cấp độ
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
Máy tạo chân không nhiều giai đoạn AM/AL/AH 2
Ethời gian hút bụi (s/L) để đạt đến các mức chân không khác nhau (kPa)
Mô hình Cung cấp không khí
áp suất
bar		 Không khí
tiêu thụ
NL/min		    10  20     30  40     50     60  70     80  90  Max.
chân không  cấp độ
-kPa
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550
89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780
89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700
89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470
89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560
89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
Máy tạo chân không nhiều giai đoạn AM/AL/AH 3
Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa)
Mô hình Cung cấp không khí
áp suất
bar		 Không khí
tiêu thụ
NL/min		 0  10  20  30  40  50  60  70  Max.
mức chân không
-kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1,170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa)
Mô hình Không khí cung cấp
áp suất
bar		 Không khí
tiêu thụ
NL/min		   10  20  30  40  50  60  70  Max.
chân không  cấp độ
-kPa
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
Máy tạo chân không nhiều giai đoạn AM/AL/AH 4
Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa)
Mô hình Không khí  cung cấp
áp suất
bar		 Không khí
tiêu thụ
NL/min		 0  10  20  30  40  50  60  70  80  90  99        Max.
chân không  cấp độ
        -kPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa)
Mô hình Không khí  cung cấp
áp suất
bar		          Không khí
tiêu thụ
     NL/min		 10  20  30  40  50  60  70  80  90  99          Max.
chân không  cấp độ
       -kPa
AH40 6.0  155440  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
Máy tạo chân không nhiều giai đoạn AM/AL/AH 5Máy tạo chân không nhiều giai đoạn AM/AL/AH 6Máy tạo chân không nhiều giai đoạn AM/AL/AH 7
◇ Lưu ý: Bộ phụ kiện lắp đặt bao gồm 2 đệm loại L và 4 ốc vít cho tấm kết nối B và E
