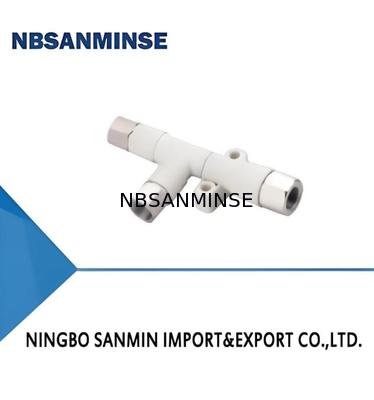

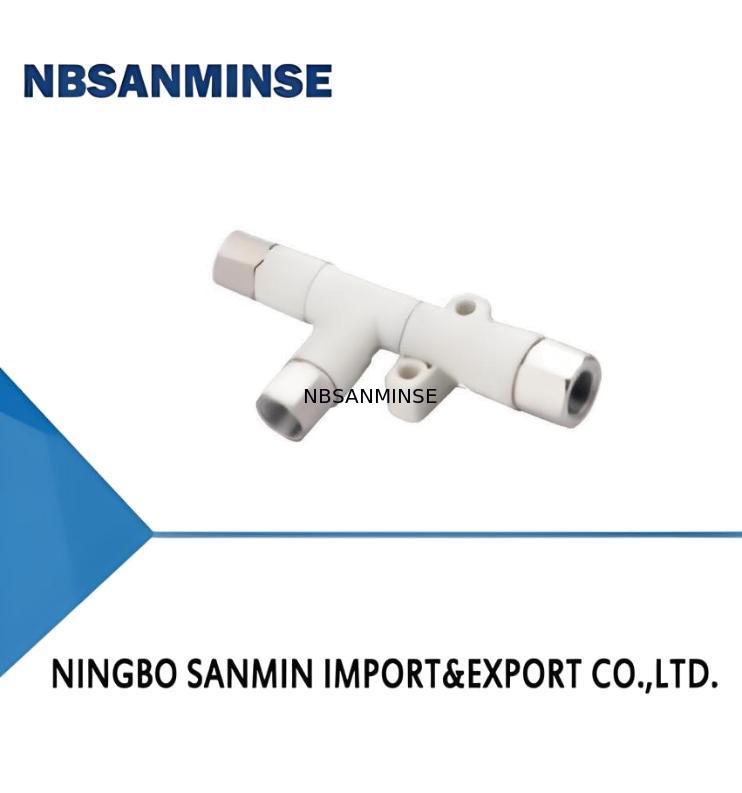

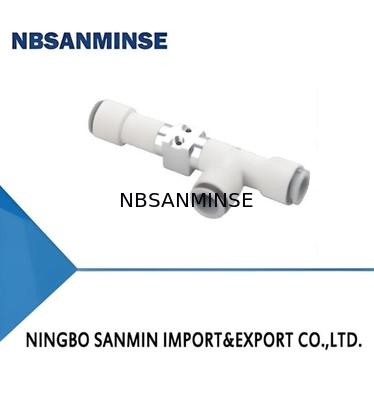

Máy phát chân không cơ bản của loạt AZH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Hàng hiệu:	NBSANMINSE
Model Number:	AZH05D

Thông tin chi tiết
Shape:	B - Box type	Rated air supply pressure bar:	4.5
Air consumption NL/min:	13.5	Noise level dB(A):	75
Air supply pressure bar:	4.5

Mô tả sản phẩm

Đặc điểm

◇ Máy tạo chân không một giai đoạn với vỏ nhựa

◇ Loại chân không cao và loại dòng chân không lớn tùy chọn

◇ Loại thân máy và loại hộp tùy chọn

◇ Kết nối sợi dây hoặc thiết bị một lần chạm để kết nối cổng

Ưu điểm

◇Kích thước nhỏ,trọng lượng nhẹ và chi phí-hiệu quả

◇Thích hợp cho nhiều dịp khác nhau

◇Loại hộp với xây dựng-trong bộ tắt tiếng để giảm tiếng ồn

◇Kết nối dây và một-Thiết bị cảm ứng tùy chọn

Ứng dụng

◇Được sử dụng rộng rãi trong tất cả các loại hệ thống chân không

◇Thích hợp cho các hoạt động xử lý khác nhau như ô tô,

Bảng kim loại, gỗ, thực phẩm và bao bì, vv.

◇Loại chân không cao và loại dòng chảy lớn cho các dịp khác nhau

Cấu trúc

◇ (1) Cổng xả

◇ (2)Ac cảng cung cấp

◇ (3)VAquum port

◇ (4) lỗ gắn

Loại hộp chọn

Mô hình/Hình dạng
BS

AZH05BS-06-06

AZH05BS-01-01

AZH05BL-06-06

AZH05BL-01-01

AZH07BS-06-06

AZH07BS-01-01

AZH07BL-06-06

AZH07BL-01-01

AZH10BS-06-06

AZH10BS-01-01

AZH10BL-06-06

AZH10BL-01-01

AZH13BS-08-10

AZH13BS-01-02

AZH13BL-08-10

AZH13BL-01-02

Loại chuyển đổi cho bộ phận chọn

Mô hình/Hình dạng
DS

AZH05DS-06-06-06

AZH05DS-01-01-01

AZH05DL-06-06-06

AZH05DL-01-01-01

AZH07DS-06-06-06

AZH07DS-01-01-01

AZH07DL-06-06-06

AZH07DL-01-01-01

AZH10DS-06-06-08

AZH10DS-01-01-01

AZH10DL-06-06-08

AZH10DL-01-01-01

AZH13D5-08-10-10

AZH13DS-01-02-02

AZH13DL-08-10-10

AZH13DL-01-02-02

AZH15DS-10-12-12

AZH15DS-02-03-03

AZH15DL-10-12-12

AZH15DL-02-03-03

AZH18DS-12-12-12

AZH18D5-03-03-03

AZH18DL-12-12-12

AZH18DL-03-03-03

AZH20DS-12-16-16

AZH20DS-03-04-04

AZH20DL-12-16-16

AZH20DL-03-04-04

Các thông số kỹ thuật

Mô hình	Không khí tiêu chuẩn áp suất cung cấp bar	Max.vacuum 5	m mức -kPa L	Max.vac 5	uum dòng chảy NL/min L	Không khí tiêu thụ NL/min	ồn cấp độ dB ((A)	Làm việc nhiệt độ °C	Trọng lượng g	Recommen Không khí cung cấp cảng	Dỡ thuốc Không khí portv	Đi đi. (mm)) Khí thải Địa điểm
AZH05B	4.5	88	48	5	9	13.5	68	5~50	28	φ6	φ6
AZH07B	4.5	88	48	12	22	23.5	68	5~50	28	φ6	φ6
AZH10B	4.5	88	48	24	34	46.0	72	5~50	33	φ6	φ6	-
AZH13B	4.5	88	48	40	75	78.0	72	5~50	66	φB	φ10

Các thông số kỹ thuật

Mô hình	Ratedair cung cấp áp suất bar	Max.Vacu 5	Ừm. cấp độ -kPa L	Max.vac 5	uum dòng chảy NL/min L	Không khí tiêu thụ NL/min	ồn cấp độ dB ((A)	Làm việc nhiệt độ °C	Trọng lượng g	Đề xuất Cung cấp không khí cảng	ded ống ống Không khí portv	Đi đi. (mm) Khí thải cảng E
AZH05D	4.5	88	48	7.5	9	13.5	75	5~50	11	φ6	φ6	φ6
AZH07D	4.5	88	48	12	22	23.5	75	5~50	12	φ6	φ6	φ6
AZH10D	4.5	88	48	24	34	46.0	68	5~50	16	φ6	φ6	φ8
AZH13D	4.5	88	48	40	75	78.0	68	5~50	27	φ8	φ10	φ10
AZH15D	4.5	88	53	60	80	97.0	72	5~50	43	φ10	φ12	φ12
AZH18D	4.5	88	53	70	110	150.0	72	5~50	55	φ12	φ12	φ12
AZH20D	4.5	88	53	85	140	185.0	75	5~50	95	φ12	φ16	φ16

Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa)

Mô hình	Cung cấp không khí áp suất bar	Không khí tiêu thụ NL/min	0	10	20	30	40	50	60	70	80	Max. chân không cấp độ -kPa
AZH055	4.5	13.5	5.0	4.5	4.1 10.0	3.8 9.0	3.3 8.0	2.3 7.0	1.6	0.9	0.3	88
AZH075	4.5	23.5	12.0	11.0					5.5	2.1	0.8	88
AZH105	4.5	46.0	24.0	23.0	20.5	17.5	13.0	11.5	9.5	7.0	2.5	88
AZH135	4.5	78.0	40.0	35.0	32.5	28.0	23.0	19.5	13.0	9.0	4.5	88
AZH155	4.5	97.0	60.0	52.5	45.5	38.0	28.5	20.5	15.5	11.5	5.0	88
AZH185	4.5	150.0	70.0	62.0	52.0	45.0	38.0	26.0	22.0	16.5	8.5	88
AZH205	4.5	185.0	85.0	76.0	67.0	58.0	47.5	38.0	33.5	19.0	12.0	88

Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa)

Mô hình	Không khí cung cấp áp suất bar	Không khí tiêu thụ NL/min	10	20	30	40	50	60	70	Max. chân không cấp độ -kPa
AZH055	4.5	13.5	0.89	1.70	3.20	5.00	7.80	12.00	19.00	88
AZH075	4.5	23.5	0.37	1.00	1.90	3.00	5.40	6.70	15.00	88
AZH105	4.5	46.0	0.25	0.60	1.25	2.00	2.90	4.60	7.30	88
AZH135	4.5	78.0	0.10	0.27	0.53	1.00	1.75	4.20	7.30	88
AZH155	4.5	97.0	0.04	0.21	0.35	0.63	1.23	4.10	6.50	88
AZH185	4.5	150.0	0.02	0.15	0.29	0.46	0.78	1.38	3.51	88
AZH205	4.5	185.0	0.02	0.12	0.21	0.34	0.55	0.85	1.58	88

Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa)

Mô hình	Cung cấp không khí áp suất bar	Không khí tiêu thụ NL/min	0	10	20	30	40	45	Max. chân không cấp độ -kPa
AZH05L	4.5	13.5	9.0	8.0	7.0	6.0	3.0	1.9	48
AZH07L	4.5	23.5	22.0	21.0	20.5	15.5	10.5	6.8	48
AZH10L	4.5	46.0	34.0	32.0	26.0	19.0	12.0	8.0	48
AZH13L	4.5	78.0	75.0	72.0	65.0	43.0	19.0	9.0	48
AZH15L	4.5	9Z.0	80.0	72.0	60.0	45.0	36.5	16.0	53
AZH18L	4.5	150.0	110.0	105.0	95.0	80.0	55.0	30.0	53

Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa)

Mô hình	Không khí cung cấp áp suất bar	Không khí tiêu thụ NL/min	10	20	30	40	45	Max. chân không cấp độ -kPa
AZH05L	4.5	13.5	0.49	1.50	2.90	5.10	7.20	48
AZH07L	4.5	23.5	0.28	0.75	1.50	2.50	3.50	48
AZH10L	4.5	46.0	0.14	0.40	0.81	1.40	1.80	48
AZH13L	4.5	78.0	0.04	0.12	0.24	0.62	2.40	48
AZH15L	4.5	97.0	0.03	0.15	0.23	0.40	0.92	53
AZH18L	4.5	150.0	0.02	0.10	0.18	0.32	0.67	53
AZH20L	4.5	185.0	0.01	0.08	0.14	0.20	0.30	53

Các thông số kỹ thuật

Kích thước ((mm)

ModeVSize	A	B	C	D	Chúc mừng.	F	G	H	L	K	J
AZH05DS-06-06-06	58.5	34.0	14.2	17.0	6	21.0	3.2	24.0	6	22.0	6
AZH07D5-06-06-06	61.0	34.0	14.2	17.0	6	22.0	3.2	24.0	6	22.0	6
AZH10D5-06-06-0B	66.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	230	6
AZH10DL-06-06-0B	70.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	23.0	6
AZH13D5-0B-10-10	74.0	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH13DL-08-10-10	79.5	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH15DS-10-12-12	93.3	47.0	22.5	27.0	10	32.8	4.2	31.5	12	29.5	12
AZH18D5-12-12-12	114.0	41.0	21.0	10.0	12	50.0	3.5	35.5	12	30.5	12
AZH20D5-12-16-16	124.6	46.0	27.0	12.0	12	54.3	3.5	38.5	16	32.7	16
AZH-D Body portedtype ((One-touch fit)
ModeVSize	A	B	C	D	Chúc mừng.	F	G	H	L	K	J
AZH05D5-01-01-01	73.5	41.5	14.2	17.0	Rc1/8	28.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH07D5-01-01-01	76.0	41.5	14.2	17.0	Rc1/8	29.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH10D5-01-01-01	82.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH10DL-01-01-01	86.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH13D5-01-02-02	94.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH13DL-01-02-02	99.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH15D5-02-03-03	116.5	58.5	22.5	27.0	Rc1/4	44.5	4.2	43.0	Rc3/8	41.0	Rc3/8
AZH18D5-03-03-03	133.0	52.5	21.0	10.0	Rc3/8	57.5	3.5	47.0	Rc3/8	42.0	Rc3/8
AZH20D5-03-04-04	151.0	61.0	27.0	12.0	Rc3/8	69.3	3.5	50.0	Rc1/2	47.7	Rc1/2

Kích thước ((mm)

ModeVSize	A	B	C	D	E	Phụ nữ	G	H	Q	L	K	J
AZH05B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH07B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH10B-06-06	63	18	32	5.8	2	3.2	50	23	26	6	5	6
AZH13B-08-10	78	23	38.5	7.5	3	4.2	61	27.5	28	10	7	8
Loại hộp AZH-B ((Điều kiện một lần chạm)
ModeVSize	A	B	C	D	E	F	G	H	Q	M	K	S
AZH05B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH07B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH10B-01-01	71	18	40	5.8	2	3.2	50	Rc1/8	33.5	Rc1/8	5	1214
AZH13B-01-02	86.5	23	50	7.5	3	4.2	61	Rc1/8	36.5	Rc1/4	7	1214
