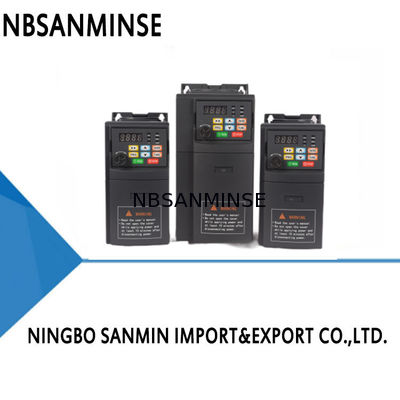

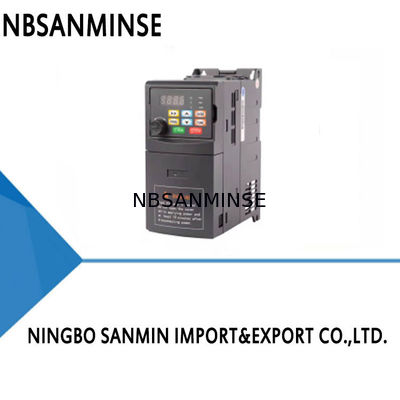

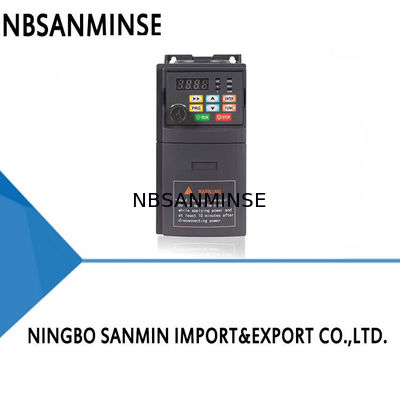

Thông tin chi tiết sản phẩm:
|
| Phạm vi năng lượng: | 0,75-5,5KW | Điện áp đầu vào: | 220V-240V/380V-440V |
|---|---|---|---|
| Phạm vi tần số: | 50Hz/60Hz | Đầu ra hiện tại: | 4-12,6A |
| Cấp độ bảo vệ: | IP54 | Điện áp đầu ra: | 0-240V/0-440V |
| Nhiệt độ hoạt động: | -20-+50C | ||
| Làm nổi bật: | Máy chuyển đổi tần số dòng Fl360,Máy chuyển đổi tần số phổ thông,Bộ chuyển đổi tần số Compact |
||
|
Dữ liệu định số của bộ chuyển đổi tần số |
|||
| Mô hình | Sức mạnh |
Cung cấp điện |
Điện ra (A) |
| 0.75G1-220V | 0.75KW |
220V-240V 50Hz/60Hz |
4 |
| 1.5G1-220V | 1.5KW | 7 | |
| 2.2G1-220V | 2.2KW | 9.5 | |
| 0.75G3-380V | 0.75KW |
380V-440V 50Hz/60Hz |
2.5 |
| 1.5G3-380V | 1.5KW | 4.1 | |
| 2.2G3-380V | 2.2KW | 5.8 | |
| 4.0G3-380V | 4.0KW | 9.4 | |
| 5.5G3-380V | 5.5KW | 12.6 | |
Sợi dây lắp đặt
Mô tả chức năng đầu cuối
|
Nhà ga Tên |
Sử dụng thiết bị đầu cuối |
Địa điểm và mô tả |
| R |
Nguồn cung cấp năng lượng biến tần: Mô hình 380V được kết nối với R,S và T Mô hình 220V được kết nối với R,S hoặc R,T |
Chuyển đổi không khí phải được sử dụng như thiết bị bảo vệ quá mức tại đầu tiên của đầu vào biến tần nguồn cung cấp năng lượng: nếu có thêm công tắc bảo vệ rò rỉ, để ngăn chặn sự hoạt động sai của công tắc rò rỉ,Vui lòng chọn thiết bị có độ nhạy hơn 200mA và thời gian hoạt động hơn 100 ms. |
| S | ||
| T | ||
| U,V,W |
Đầu ra biến tần, kết nối với động cơ |
Để giảm dòng rò rỉ, đường kết nối động cơ không nên vượt quá 50 mét |
| PE |
Đặt đất |
Các biến tần nên được đất tốt |
| COM |
Giao thông kết thúc chung |
Khả năng không của tín hiệu kỹ thuật số và analog |
| X1 |
Nhập số X1 |
Thông qua cài đặt tham số F0.19, mặc định của nhà máy là về phía trước |
| X2 |
Nhập số X2 |
Thông qua cài đặt tham số F0.20, mặc định của nhà máy được đảo ngược |
| X3 |
Nhập số X3 |
Thông qua các tham số F0.21 thiết lập, mặc định của nhà máy là nhiều tốc độ đầu tiên |
| X4 |
Nhập số X4 |
Thông qua cài đặt tham số F0.22, mặc định của nhà máy là nhiều tốc độ thứ hai |
| GND |
Giao thông kết thúc chung |
Tiềm năng không của tín hiệu đầu vào tương tự |
| +24V |
Nguồn cung cấp năng lượng đầu ra bộ sưu tập mở |
+24V, tối đa 10mA |
| +5V |
Nguồn cung cấp điện điện điện điện áp theo định tần số |
+5V, tối đa 10mA |
| Y1 |
Khả năng đầu ra của bộ thu mở 1 |
Kháng điện đầu vào 4-20mA: 100 Ω |
| AI1 |
Tín hiệu đầu vào tương tự |
Đặt theo tham số F0.01 |
|
TA,TC |
Khả năng phát ra relé |
Đặt theo tham số F0.26 |
| Khả năng tiếp xúc: AC 250V / 3A | ||
| DC 24V/2A DC 24V/2A |
Kích thước sản phẩm
|
Kích thước sản phẩm Inverter |
||||||
| Mô hình | H | W | D | A | B | C |
| 0.75G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 0.75G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 4.0G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
| 5.5G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
