Thông tin chi tiết sản phẩm:
|
| Kích thước cổng đường ống: | M5 × 0. 8, RC 1/8 | Dịch: | Không khí |
|---|---|---|---|
| Hoạt động: | Hành động kép | Áp suất vận hành: | 0. 15 đến 0. 7 MPa |
| Kích thước lỗ khoan (đột quỵ mm): | 25 ~ 300 | điện tích: | DC24V, DC12V, DC5V, AC100V |
| Làm nổi bật: | smc air cylinders,guided pneumatic cylinder |
||

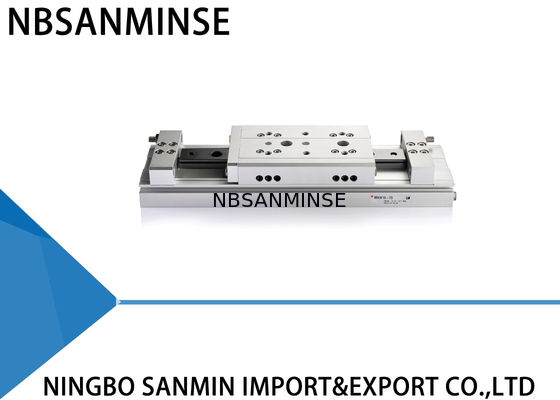

Bàn trượt khí nén hai chiều không bôi trơn MXW
Thông số kỹ thuật
| Mẫu | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| Đường kính xi lanh (mm) |
Φ8 × 2 (Φ11 hoặc tương đương) |
Φ12 × 2 (Φ17 hoặc tương đương) |
Φ16 × 2 (Φ23 hoặc tương đương) |
Φ20 × 2 (Φ28 hoặc tương đương) |
Φ25 × 2 (Φ35 hoặc tương đương) |
| Kích thước cổng nối ống | M5 × 0 . 8 | RC 1 / 8 | |||
| Chất lỏng | Khí | ||||
| Hành động | Hai chiều | ||||
| Áp suất làm việc | 0.15 đến 0.7 MPa | ||||
| Áp suất chịu | 1 . 05 đến 0.7 MPa | ||||
| Nhiệt độ môi trường và chất lỏng | - 10 đến + 60 ℃ | ||||
|
Phạm vi tốc độ hoạt động (Tốc độ hoạt động trung bình) Lưu ý) |
50 đến 500 mm/s | ||||
| Giảm chấn |
Đệm cao su urethane hai đầu (Tiêu chuẩn) Bộ giảm chấn hai đầu (Tùy chọn) |
||||
| Xử lý nguồn khí | Không bôi trơn | ||||
| Công tắc tự động (Tùy chọn) |
Công tắc tự động đọc Công tắc tự động trạng thái rắn (2 dây, 3 dây) Công tắc tự động trạng thái rắn 2 màu (2 dây, 3 dây) |
||||
| Dung sai chiều dài hành trình |
+1 mm 0 mm |
||||
| Phạm vi điều chỉnh hành trình | Một bên: 5 mm (Hai bên: 10 mm) | ||||
Không) Tốc độ hoạt động trung bình: Tốc độ được tính bằng cách lấy hành trình chia cho khoảng thời gian từ khi bắt đầu hoạt động đến khi kết thúc.
Đầu ra lý thuyết
Xi lanh hai trục tạo ra lực đẩy gấp đôi xi lanh tiêu chuẩn. (N)
| Đường kính xi lanh (mm) | Kích thước trục (mm) |
Hoạt động Hướng |
Diện tích piston (mm²) | Áp suất hoạt động (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
Tại sao chọn chúng tôi
1: Đơn hàng mẫu & số lượng nhỏ được chấp nhận.
2: Tùy chỉnh theo yêu cầu đặc biệt của bạn.
3: Cung cấp thông tin sản phẩm miễn phí.
4: Chất lượng đáng tin cậy được đảm bảo và dịch vụ sau bán hàng tích cực
5: Bảo hành chất lượng một năm
H: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
H: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ,Van đồng, van thủy lực, xi lanh thủy lực, khí và dầuphụ kiện, đồng hồ đo áp suất, v.v.
H:Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện tử /van nước/ van khí nén/xi lanh khí / van thủy lực / bộ tích thủy lựcsản phẩm và vân vân.H: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể làm. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.H: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị đo lường nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
H:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Biện pháp đối phó với môi trường nhiệt độ cao A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ.
H: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
H: Nguyên nhân thông thường gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.
H:Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh? Điểm tập trung
Biện pháp đối phó với môi trường nhiệt độ cao Biện pháp đối phó với môi trường cực lạnh
| Gioăng | Cao su Floro, PTFE | Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Bôi trơn | Mỡ tổng hợp nhiệt độ cao (ít bay hơi) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) |
| Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Sấy khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm |
| Các bộ phận kim loại | Dự trữ khoảng hở giãn nở | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh |
| Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh |
| Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
