Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Kiểu: | Van Outlet |
|---|---|---|---|
| Nhiệt độ: | 200oC | Báo chí kiểm tra tối đa: | 1.5 (MPa) |
| DN: | 50, 65, 80, 100, 125, 150, 200, 225, 250,300 | Thân van: | gang |
| Làm nổi bật: | pulse air valve,pulse jet solenoid valve |
||

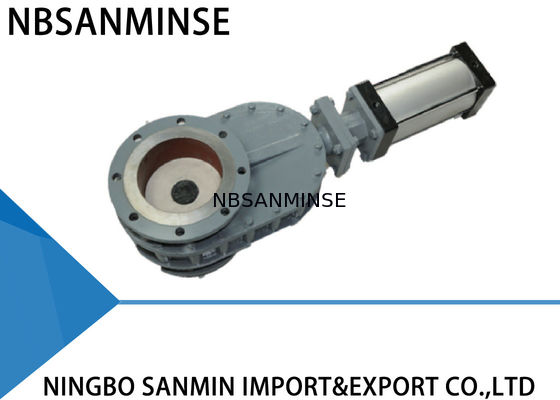

SMWZ644 - Vanhành - Van một chiều đĩa kép 100% kín khí thân thiện với môi trường
Hiệu suất chính
Van đĩa kép WZ644-10Q sử dụng cơ cấu làm kín đĩa kép và các bề mặt làm kín được làm từ hợp kim chống mài mòn hoặc gốm. Van làm kín 100% kín khí và đạt tuổi thọ cao, đặc biệt trong các ứng dụng. Do đó, độ tin cậy tổng thể của hệ thống được tăng lên đáng kể.
Hiệu suất hoạt động
Khi khí được đưa vào cổng xi lanh phía trên, thanh piston đẩy đĩa kép xuống và van được đóng. Khi khí được đưa vào cổng xi lanh phía dưới, thanh piston đẩy đĩa kép lên và van được mở. Lò xo nén được đặt giữa các đĩa và vòng đệm, ép các đĩa vào vòng đệm, đồng thời cho phép các đĩa di chuyển theo chiều dọc, giúp bù trừ sự giãn nở và co lại do nhiệt của các bộ phận và đảm bảo làm kín kín khí trong mọi điều kiện. Khi vận hành van, đĩa kép quay để mài và đánh bóng các bề mặt làm kín. Khi sản phẩm chảy qua van, bất kỳ vật liệu nào lọt vào khoang bên trong sẽ được loại bỏ bởi tác động của dòng chảy xoáy. Do đó, van có khả năng tự làm sạch. Có thể cung cấp thêm khí thổi để đảm bảo hiệu suất làm sạch tại chỗ. Tất cả các đặc điểm này đảm bảo tuổi thọ cao cho van và tăng độ tin cậy cho hệ thống của bạn.
Ứng dụng
Mọi loại sản phẩm bụi, bột và hạt trong các nhà máy nhiệt điện than, nhà máy luyện kim, nhà máy gang thép, ngành dược phẩm và hóa chất.
Thông số kỹ thuật
Áp suất hoạt động tối đa: 1.0MPa
Áp suất thử nghiệm tối đa: 1.5MPa
Nhiệt độ hoạt động: <200℃
Áp suất kiểm tra rò rỉ: 1.1MPa
Lắp đặt và ứng dụng
1. Trước khi lắp đặt, đảm bảo bộ truyền động khí nén không có bất kỳ lỗi nào như nứt vỡ và lõm.
2. Đảm bảo mặt bích kết nối, chiều dài kết cấu, áp suất hoạt động tối đa và đường kính danh nghĩa tuân thủ các yêu cầu.
3. Trong quá trình lắp đặt, không được điều chỉnh lại các bu lông và đai ốc đã được siết chặt ban đầu. Căn chỉnh tâm của hai đường ống và đường kính van để đồng trục. Giữ cho bề mặt mặt bích phẳng. Lực siết bu lông phải đều.
4. Sau khi lắp đặt, cấp khí từ các cổng xi lanh trên và dưới để kiểm tra xem van có thể mở hoặc đóng bình thường hay không.
5. Kiểm tra công tắc điều khiển (nếu có) để xem nó có được siết chặt đáng tin cậy không, thông số của nó có phù hợp với nguồn điện đầu vào không và nó có hoạt động chính xác ở điều kiện mở hoàn toàn và đóng hoàn toàn không.
Phương pháp khắc phục sự cố
| Sự cố | Nguyên nhân | Phương pháp khắc phục sự cố |
| Rò rỉ tại bề mặt làm kín | Bụi bẩn giữa đĩa và bề mặt làm kín | Loại bỏ bụi bẩn |
| Hư hỏng cặp vòng đệm | Sửa chữa hoặc thay thế | |
| Rò rỉ tại mối nối mặt bích | Bu lông bị siết không đều | Siết bu lông đều |
| Hư hỏng bề mặt mặt bích | Sửa chữa bề mặt mặt bích | |
| Hư hỏng miếng đệm | Thay thế miếng đệm | |
| Van không mở hoặc đóng đúng cách | Bụi bẩn tích tụ | Thường xuyên loại bỏ bụi bẩn |
| Áp suất khí không đủ, rò rỉ nghiêm trọng | Sửa chữa đường ống cấp khí | |
| Các bộ phận khí nén đã bị lão hóa và mất hiệu quả | Thay thế các bộ phận bị hỏng | |
| Rò rỉ hộp nhồi | Chất nhồi đã bị lão hóa và mòn nghiêm trọng | Thay thế chất nhồi |
Các bộ phận chính và vật liệu
| Mục | Tên | Vật liệu | Mục | Tên | Vật liệu |
| 1 | Thân van | Gang dẻo | 5 | Khớp nối chữ T | Thép đúc |
| 2 | Thân van bên | Gang dẻo | 6 | Nắp cuối | Thép 45# |
| 3 | Vòng đệm | Thép carbon + hợp kim đặc biệt | 7 | Cổ nối | Gang cầu |
| 4 | Đĩa | Thép carbon + hợp kim đặc biệt | 8 | Bộ truyền động khí nén | Xi lanh nhôm |
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Có, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí nén, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ áp suất v.v.
Q: Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện tử van / van nước/ van khí nén/xi lanh khí nén/van thủy lực/tích áp thủy lực sản phẩm và vân vân.Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi giấy ủy quyền nếu có thể.
Q: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
Điểm tập trung Q: Đầu nối có phải là hệ mét Anh hay hệ mét? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để ngăn rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không làm kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ. Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: Nguyên nhân nào thường gây cháy cuộn dây van điện từ?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu dẫn hướng bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Q: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Các biện pháp đối phó với môi trường nhiệt độ cao
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (ít bay hơi) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại vì lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
