Thông tin chi tiết sản phẩm:
|
| Áp lực: | 0 . 0 . 2 - 0 . 2 - 0 . 6MPa 6MPa | Nhiệt độ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| độ ẩm tương đối: | ≤ 85 % | Trung bình: | Không khí trong lành |
| Điện áp: | AC220V / DC24V / AC110V / AC24V | Cơ hoành: | màng ngăn đôi |
| Đường kính: | 3 | Thân hình: | Đúc chết ADC 12 |
| Làm nổi bật: | pulse air valve,pulse jet solenoid valve |
||

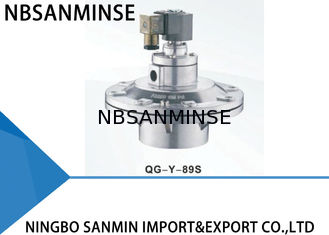

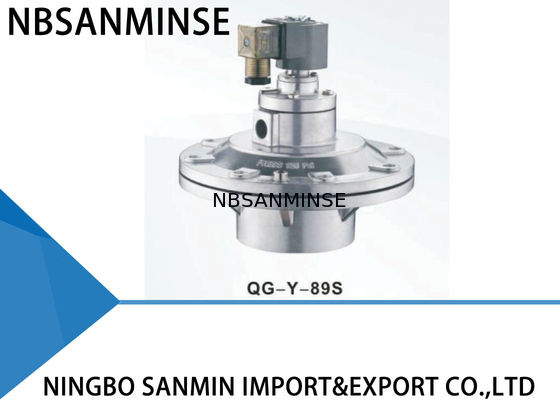

Van điện từ xung QG - Y - 89S Serie GOYEN Loại tương tự Loại nhúng Van xung khí
Loại tương tự GOYEN
Nhúng
Van xung bao gồm đầu điều khiển, màng và thân van bằng nhôm. Diện tích khoang sau của màng lớn hơn khoang trước. Màng được giữ ở vị trí đóng do tác động của áp suất lớn.
Tín hiệu xung biến mất và lò xo của bộ truyền động hoạt động ngay lập tức để phục hồi thanh trượt, đóng lỗ cân bằng. Khí áp trong khoang sau của màng và lò xo hoạt động cùng nhau để đóng đường ống, van ngừng làm sạch.
Lỗ giảm chấn trong màng có chức năng làm giảm luồng không khí khi thanh trượt của bộ truyền động giữ cân bằng và chuyển không khí vào khoang sau ngay khi lỗ cân bằng bị đóng để đóng đường ống và ngừng làm sạch.
Cấu tạo vật liệu
| Thân | Đúc áp lực ADC12 |
| Bộ truyền động | Thép không gỉ 430FR |
| Màng | Nitrile hoặc Viton |
| Lò xo | Thép không gỉ 321 |
| Bu lông, đai ốc | Thép không gỉ 302 |
Thông số kỹ thuật
| Góc phải | Nhúng | Nối tiếp | Phích cắm | |
| Áp suất thiết kế | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| Áp suất làm việc | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| Nhiệt độ môi trường | -25~60℃ Tùy chỉnh cho nhiệt độ thấp hơn hoặc cao hơn | |||
| Độ ẩm tương đối | ≤85% | |||
| Môi chất làm việc | Không khí sạch | |||
| Điện áp | AC220V/DC24V/AC110V/AC24V Tùy chỉnh | |||
| Cấp bảo vệ | IP65 | |||
| Tuổi thọ màng | Hơn một triệu chu kỳ | |||
| Cv/Kv | Gọi cho chúng tôi để biết chi tiết | |||
Sự cố và khắc phục sự cố thường gặp
Trong quá trình lắp đặt và vận hành
Hiện tượng lỗi
1. Các van không thể mở hết, nhưng bộ phận dẫn động có hoạt động.
2. Một số van không hoạt động, nhưng các van khác bình thường.
3. Các van không thể đóng hết. Có rò rỉ. Không thể thiết lập vòm khí.
4. Một số van không thể đóng. Có rò rỉ.
5. Van đóng chậm.
1. Có bụi bẩn hoặc mảnh vụn trên màng, bộ phận dẫn động bị hỏng. Lõi sắt di động bị chặn.
1. Kiểm tra áp suất vòm khí xem có quá thấp không.
2. Kiểm tra kết nối cuộn dây và cuộn dây của van
3 (1). Van Y. Một số van cho cùng một vòm khí bị rò rỉ, do đó gây rò rỉ cho tất cả các van.
3 (2). Van Z. Đầu vào van và vòi phun khí được lắp ngược.
4. Có bụi bẩn hoặc mảnh vụn trên màng, nó đang chặn lõi sắt di động.
5. Lỗ màng bị tắc.
1. Làm sạch màng và kiểm tra xem màng có nguyên vẹn không. Kiểm tra lõi sắt di động và khóa khí. Thay thế phụ kiện nếu cần.
1. Kiểm tra rò rỉ
2. Thay thế phụ kiện
3 (1). Kiểm tra rò rỉ
3 (2). Lắp lại
4. Làm sạch màng và kiểm tra xem màng có nguyên vẹn không. Kiểm tra lõi sắt di động và khóa khí.
5. Thông lỗ màng
Trong thời gian sử dụng
Hiện tượng lỗi
1. Một số van bị rò rỉ. Màng không đóng chặt và van luôn mở một chút.
2. Cuộn dây nóng và bị cháy.
3. Có điện áp nhưng van không hoạt động.
4. Nhiệt độ môi trường dưới -20℃. Van bị rò rỉ và không thể mở.
Nguyên nhân có thể
1. Có bụi bẩn hoặc mảnh vụn trên màng, bộ phận dẫn động bị hỏng. Lõi sắt di động bị chặn.
2. Đã bật quá lâu.
3. Màng bị hỏng và lỗ bị tắc.
4. Nhiệt độ môi trường quá thấp và có sương giá trong van.
Khắc phục sự cố
1. Làm sạch màng và kiểm tra xem màng có nguyên vẹn không. Kiểm tra lõi sắt di động và khóa khí. Thay thế phụ kiện nếu cần.
2. Kiểm tra tình trạng hoạt động của hệ thống điều khiển.
3. Thay thế phụ kiện kịp thời.
4. Chú ý cách điện và duy trì nhiệt độ thích hợp.
H: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng,
nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055 H: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi là
dịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, van đồng, van thủy lực, xi lanh thủy lực,khí và dầu phụ kiện, đồng hồ đo áp suất v.v.H: Bạn có thể sản xuất những loại sản phẩm nào?
A: Chúng tôi có thể sản xuất nhiều loại vật liệu thép không gỉ,đồng, nhômxử lý vật liệu.
như van áp suất cao / van điện từ / van điện /van nước / van khí nén/ xi lanh khí / van thủy lực / bộ tích thủy lựcsản phẩm và vân vân.H: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không? A: Có, tất nhiên, chúng tôi có thể sản xuất. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.H: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?A: Có, chúng tôi có thể cung cấp như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.H:Có bảo hành không?A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.H: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng đệm để ngăn rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng kín. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; Ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ
H: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
Bôi trơn H: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v. H:
Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung
Biện pháp đối phó với môi trường nhiệt độ cao
Biện pháp đối phó với môi trường cực lạnh
Gioăng, phớtCao su Floro, PTFE Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane
Bôi trơn Mỡ tổng hợp chịu nhiệt độ cao (bay hơi thấp)
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Sấy khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | ||
