Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Kiểu: | Van đầu vào/van cân bằng |
|---|---|---|---|
| Nhiệt độ: | ≤200 | Báo chí kiểm tra tối đa: | 1.5 (MPa) |
| DN: | 50, 65, 80, 125, 150, 200, 250, 300 | Thân van: | gang |
| Làm nổi bật: | electromagnetic pulse valve,pulse air valve |
||

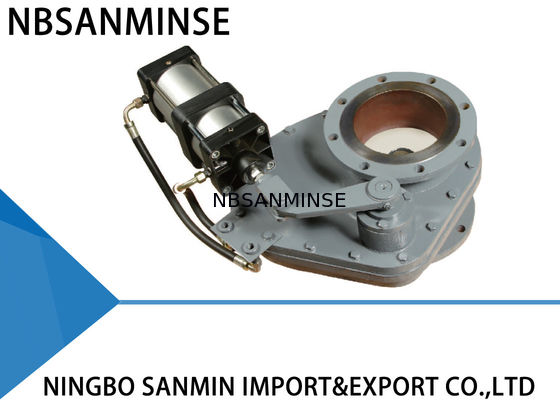

SMDF - DNA Pneumatic Wear - Chứng minhVan đĩa nén (van nhấp / van cân bằng)
Thông tin về sản xuất
. van đĩa xoay sử dụng cấu trúc cặp ma sát bằng gốm hoặc kim loại cứng, làm cho nó mài mòn hơn và chặt chẽ hơn. nó chỉ cần một tải trọng khởi động nhỏ vì cấu trúc độc đáo.Ngoài raTất cả các tính năng này làm cho van đĩa quay bền.
Nguyên tắc hoạt động
Ứng dụng
. van đĩa quay có thể được sử dụng trong hệ thống vận chuyển tro trong nhà máy điện nhiệt. Nó cũng có thể được áp dụng trong mỏ, nhà máy xi măng, vôi làm việc, nhà máy luyện kim,nhà máy hóa chất và các lĩnh vực khác cần phải vận chuyển tro hư hoặc mài mòn .
Các thông số kỹ thuật
Áp suất hoạt động tối đa: 1,0 MPA
Áp suất thử nghiệm tối đa: 1,5 MPA
Nhiệt độ hoạt động: ≤ 200°C
. Áp suất thử nghiệm rò rỉ: 1.1 MPA
Cài đặt
1. Trước khi lắp đặt, xin vui lòng đọc hướng dẫn này cẩn thận, và kiểm tra tình trạng của động cơ bơm.
2. Đảm bảo kích thước của miếng vòm, áp suất hoạt động tối đa và đường kính danh nghĩa bên trong đáp ứng các yêu cầu.
3. Không điều chỉnh các bu lông và nốt. Và đảm bảo trung tâm của hai đường ống và trung tâm van là đồng trục. bề mặt vòm phải mịn màng và giữ theo chiều ngang mà không có độ dốc tương đối lớn,để đảm bảo van có thể gắn và hoạt động tốt.Bên cạnh đó, các cọc phải được gắn hợp xứng.
4Sau khi lắp đặt, bơm không khí vào hai lối hút không khí của động cơ khí nén, và đảm bảo tấm van hoạt động đúng cách.
5. Nếu công tắc điều khiển được cài đặt, đảm bảo các thông số của nó có thể đáp ứng nguồn điện bên ngoài và nó có thể hoạt động đúng cách trong hoàn toàn mở hoặc hoàn toàn đóng.
Phương pháp khắc phục sự cố
| Vấn đề | Nguyên nhân | Phương pháp khắc phục sự cố |
| Rác thải | Cơ thể nước ngoài | Loại bỏ vật xa lạ |
| Máy giặt dấu không hợp lệ. | Thay máy giặt niêm phong | |
| Sự trầy xước lõi van | Thay đổi lõi van | |
| van không thể mở hoặc đóng | Các bộ phận có thể xoay trở nên linh hoạt hoặc không hợp lệ | Điều chỉnh hoặc thay thế các bộ phận tương đối |
| Áp suất hoặc rò rỉ không đủ | Kiểm tra và sửa chữa đường dây cung cấp không khí | |
| Các thành phần khí nén trở nên già hoặc không hợp lệ | Thay thế các thành phần khí nén tương đối |
Kích thước và đường viền của thiết bị
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| Không. | Điểm | Vật liệu | Không. | Điểm | Vật liệu |
| 1 | Cơ quan van phía trên | Sắt đúc mềm mại | 5 | Dưới thân van | Sắt đúc mềm mại |
| 2 | Nhẫn con dấu | Vật gốm hoặc hợp kim | 6 | Cánh quay | 45# Thép |
| 3 | Bảng van | Vật gốm hoặc hợp kim | 7 | Cánh tay quay | Sắt đúc mềm mại |
| 4 | Cánh tay lắc | Sắt đúc mềm mại | 8 | Máy điều khiển khí nén | Nhôm |
