Thông tin chi tiết sản phẩm:
|
| Áp lực: | 0 . 0 . 3 - 0 . 3 - 0 . 6MPa 6MPa | Nhiệt độ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| Độ ẩm tương đối: | ≤ 85 % | Trung bình: | Không khí trong lành |
| Điện áp: | DC24V / AC110V / v.v. | Thân hình: | Đúc chết ADC 12 |
| phần ứng: | Thép không gỉ 430FR | Cơ hoành: | Nitrile hoặc viton |
| Làm nổi bật: | pulse air valve,pulse jet solenoid valve |
||

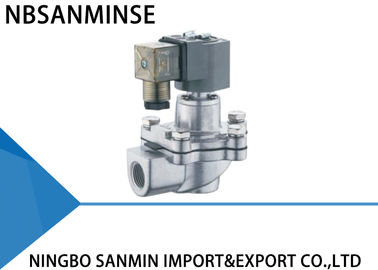

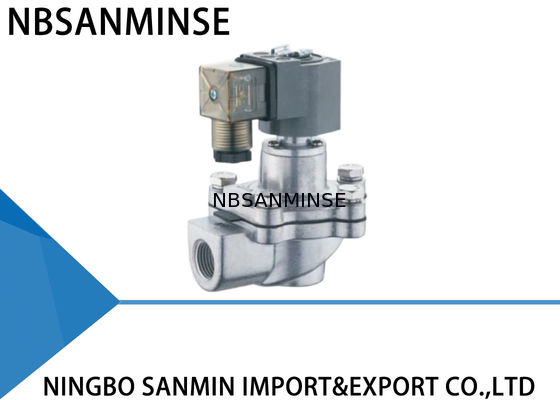

Nitrile / Viton Diaphragm Pulse Flow Valve IP65 Độ ẩm tương đối ≤ 85 %
GOYEN Loại tương tự

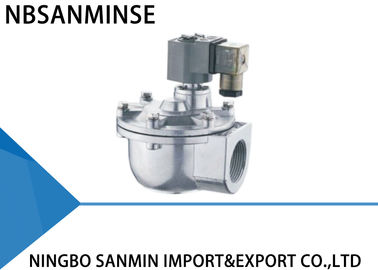

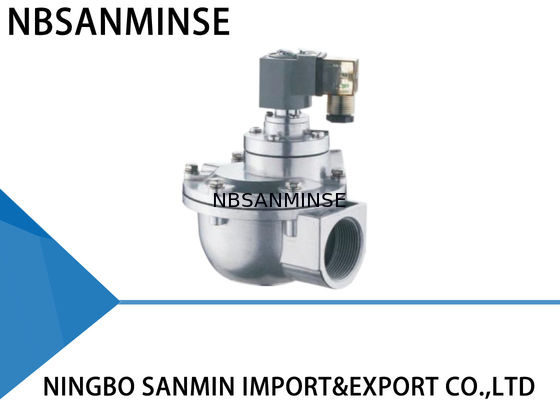

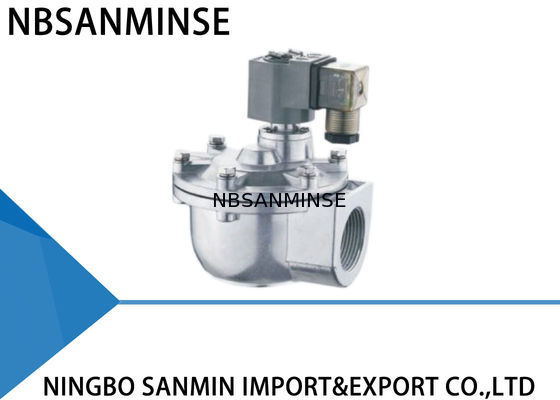

Hình góc thẳng
Van xung bao gồm đầu phi công, ngăn âm và thân van nhôm.Phân âm được giữ ở vị trí đóng do tác dụng của áp lực lớn.
Máy điều khiển xung điện gửi tín hiệu đầu vào để các armature điện từ thu hút thanh chuyển động.Mở lỗ cân bằng để giải phóng khí áp suất trong khoang phía sau của âm hộ nhanh chóng; khí áp lực trong khoang phía trước giữ lại ngăn ngăn để mở lối đi và van bắt đầu làm sạch.
Các tín hiệu xung biến mất và mùa xuân của armature hoạt động ngay lập tức để tiếp tục thanh di chuyển để đóng lỗ cân bằng.Các khí áp lực trong khoang phía sau của mảng âm và mùa xuân làm việc cùng nhau để đóng cửa lối đi van ngừng làm sạch.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
Các thông số kỹ thuật
| góc thẳng | Nhúng | Inline | Cắm | |
| Áp suất thiết kế | 0.3 ~ 0.8MPa | 0.2~0.8MPa | 0.3 ~ 0.8MPa | 0.2~1.0MPa |
| Áp suất làm việc | 0.3 ~ 0.6MPa | 0.2~0.6MPa | 0.3 ~ 0.6MPa | 0.2~0.6MPa |
| Nhiệt độ xung quanh | -25 ~ 60 ° C Tùy chỉnh cho nhiệt độ thấp hơn hoặc cao hơn | |||
| Độ ẩm tương đối | ≤85% | |||
| Trung bình làm việc | Không khí sạch | |||
| Điện áp | AC220V/DC24V/AC110V/AC24V tùy chỉnh | |||
| Lớp bảo vệ | IP65 | |||
| Tuổi thọ của mạc | Hơn một triệu chu kỳ | |||
| Cv/Kv | Gọi cho chúng tôi để biết chi tiết. | |||
Xây dựng vật liệu
| Cơ thể | ADC12 đúc chết |
| Phòng chống | 430FR thép không gỉ |
| Bàn niềng | Nitrile hoặc viton |
| Mùa xuân | 321 Thép không gỉ |
| Các thiết bị buộc | 302 Thép không gỉ |
Thường gặp lỗi và khắc phục sự cố
Trong quá trình lắp đặt và đưa vào sử dụng:
Hiện tượng thất bại
Các van không thể được mở tất cả, nhưng phần dẫn hoạt động.
Một số van không hoạt động, nhưng những người khác là bình thường.
3. các van không thể đóng tất cả. có rò rỉ. không có cách nào để thiết lập một mái vòm khí.
Một số van không thể đóng được. Có rò rỉ.
5. một van đóng lại là chậm.
Lý do có thể
Kiểm tra áp suất của mái vòm khí để xem nó có quá thấp không.
2. Kiểm tra kết nối cuộn dây van và cuộn dây
3 (1 ). van Y. Một số van cho cùng một mái vòm khí đang rò rỉ, do đó gây rò rỉ cho tất cả các van.
3 (2 ). Z-valve. van đầu vào và mũi thổi được lắp đặt ngược.
Có một số bụi bẩn hoặc mảnh vụn trên màng, ii đang chặn lõi sắt di chuyển.
5. lỗ màng bị tắc.
Giải quyết sự cố
1. Kiểm tra rò rỉ
2. Thay các phụ kiện
Kiểm tra rò rỉ
3 (2 ) Cài đặt lại
4. Làm sạch màng và kiểm tra rằng màng hoàn chỉnh. Kiểm tra lõi sắt di chuyển và lỗ khí.
5. Xẻ lỗ màng
Trong thời gian sử dụng
Hiện tượng thất bại
Một số van đang bị rò rỉ. màng không thể đóng chặt chẽ và van luôn mở
nhỏ.
2. cuộn dây nóng và cháy ra.
3. điện áp tồn tại nhưng van không hoạt động.
Nhiệt độ xung quanh dưới -20 °C. Van đang rò rỉ và không thể mở.
Lý do có thể
Có một số bụi bẩn hoặc mảnh vỡ trên màng, phần dẫn bị hư hỏng.
Nó đã được bật quá lâu.
3. màng bị hư hỏng và lỗ bị tắc.
Nhiệt độ môi trường quá thấp và đây là băng trong van.
Giải quyết sự cố
1. Làm sạch màng và kiểm tra rằng phần màng hoàn chỉnh. Kiểm tra lõi sắt chuyển động và ổ khóa không khí. Thay thế phụ kiện nếu cần thiết.
Kiểm tra tình trạng hoạt động của hệ thống điều khiển.
3. thay thế các phụ kiện kịp thời.
Hãy chú ý đến cách điện và duy trì nhiệt độ thích hợp.
