Thông tin chi tiết sản phẩm:
|
| Kích cỡ: | 1, 2, 3, 7 | Dịch: | Không khí (không - bôi trơn) |
|---|---|---|---|
| Nhiệt độ: | 0 đến 60 ℃ | Cái đệm: | Không / Cao su bội |
| Kích thước lỗ: | Φ 6, 8, 10, 12 | Kích thước cổng: | M3 × 0. 5 / m5 × 0. 8 |
| Làm nổi bật: | smc air cylinders,guided pneumatic cylinder |
||

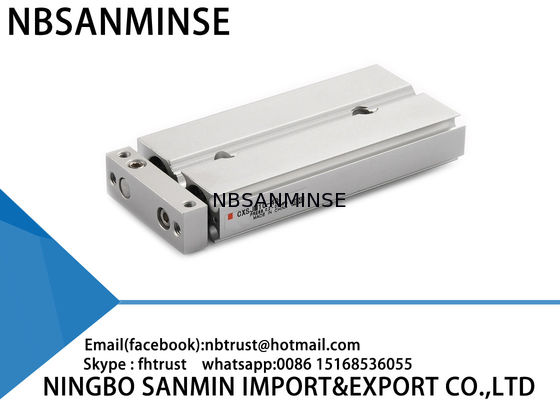

CXSJ Compact Dual Rod Air Xi lanh Không có / Cao su Đệm Đệm Sinh thái thân thiện
1: Phong cách khác nhau cho từng sản phẩm và loạt sản phẩm khí nén hoàn toàn.
2: Cổ phiếu lớn để vận chuyển nhanh chóng.
3: Chất lượng cao với giá cả cạnh tranh.
4: Đơn hàng mẫu & đơn hàng số lượng nhỏ được chấp nhận.
5: Tùy chỉnh theo yêu cầu đặc biệt của bạn.
6: Cung cấp thông tin sản phẩm miễn phí.
7: Chất lượng đáng tin cậy đảm bảo và dịch vụ sau bán hàng tích cực
8: Đảm bảo chất lượng một năm
9: Hỗ trợ kỹ thuật qua ina@pneuhydr.com
Thông số kỹ thuật
| Kích thước lỗ khoan (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| Chất lỏng | Không khí (Không bôi trơn) | |||||
| Sức ép bằng chứng | 1,05MPa | |||||
| Áp suất vận hành tối đa | 0,7MPa | |||||
| Áp suất vận hành tối thiểu | 0,15MPa | 0,1MPa | 0,05MPa | |||
| Nhiệt độ môi trường và chất lỏng | -10 đến 60oC (Không đóng băng) | |||||
| Tốc độ pít-tông | 30 đến 800 mm / giây | 30 đến 700 mm / giây | 30 đến 600mm / giây | |||
| Gối | Cản cao su ở hai đầu | |||||
| Phạm vi điều chỉnh đột quỵ | 0 đến -5 mm so với hành trình tiêu chuẩn | |||||
| Kích thước cổng | M3 × 0,5 | M5 × 0,8 | RC (NPT, FF) 1/8 | |||
| Động năng cho phép | 0,016J | 0,064J | 0,095J | 0,17J | 0,27J | 0,32J |
Tiêu chuẩn đột quỵ
(mm)
| Mô hình | Tiêu chuẩn đột quỵ | Phạm vi đột quỵ có thể sản xuất |
| CXSJ 6 | 10,20,30,40,50 | 60 đến 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 đến 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 đến 150 |
| CXSJ 20,25,32 | 110 đến 200 |
Đầu ra lý thuyết
(N)
Kích thước lỗ khoan (mm) | Kích thước que (mm) | Hướng điều hành | Diện tích pít-tông (mm²) | Áp suất vận hành (MPa) | |||||||
| 0,1 | 0,15 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | ||||
| CXSJ 6 | 4 | NGOÀI | 56 | - | 8.4 | 11.2 | 16.8 | 22,4 | 28,0 | 33,6 | 39,2 |
| TRONG | 31 | - | 4.6 | 6.2 | 9,3 | 12.4 | 15,5 | 18,6 | 21,7 | ||
| CXSJ 10 | 6 | NGOÀI | 157 | 15,7 | - | 31,4 | 47.1 | 62,8 | 78,5 | 94,2 | 110 |
| TRONG | 100 | 10,0 | - | 20.0 | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | ||
| CXSJ 15 | số 8 | NGOÀI | 353 | 35.3 | - | 70,6 | 106 | 141 | 177 | 212 | 247 |
| TRONG | 252 | 25.2 | - | 50,4 | 75,6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | NGOÀI | 6 | 62,8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| TRONG | 471 | 47.1 | - | 94,2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | NGOÀI | 982 | 98,2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| TRONG | 756 | 75,6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | NGOÀI | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| TRONG | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
Sản phẩm của chúng tôi có chất lượng cao với bảo hành 12 tháng và hỗ trợ thanh toán paypal.
