Thông tin chi tiết sản phẩm:
|
| Dịch: | Không khí | Hoạt động: | Hành động kép |
|---|---|---|---|
| Kích thước cổng đường ống: | M5 × 0,8 | áp suất tối thiểu: | 0,15MPa / 0,06MPa / 0,05MPa |
| Tốc độ piston: | 50 đến 500 mm / s | Bôi trơn: | Không bôi trơn |
| Làm nổi bật: | smc air cylinders,guided pneumatic cylinder |
||

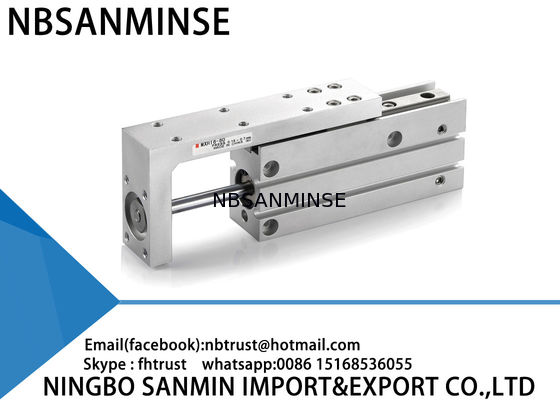

Xi lanh khí nén trượt SMC MXH Độ tin cậy cao Áp suất tối thiểu 0.15MPa / 0.06MPa
1: Nhiều kiểu dáng cho mỗi sản phẩm và dòng sản phẩm khí nén hoàn chỉnh.
2: Kho hàng lớn để giao hàng nhanh.
3: Chất lượng cao với giá cả cạnh tranh.
4: Đơn hàng mẫu & đơn hàng số lượng nhỏ đều được chấp nhận.
5: Tùy chỉnh theo yêu cầu đặc biệt của bạn.
6: Cung cấp thông tin sản phẩm miễn phí.
7: Chất lượng đáng tin cậy được đảm bảo và dịch vụ sau bán hàng tích cực
8: Bảo hành chất lượng một năm
9: Hỗ trợ kỹ thuật qua ina@pneuhydr.com
Thông số kỹ thuật
| Kích thước lỗ khoan (mm) | RA | 15 | 6 | 25 |
| Chất lỏng | Khí | |||
| Hành động | Tác động kép | |||
| Kích thước cổng ống | M5×0.8 | |||
| Áp suất vận hành tối thiểu | 0.15MPa | 0.06MPa | 0.05MPa | |
| Áp suất vận hành tối đa | 0.7MPa | |||
| Áp suất thử nghiệm | 1.05MPa | |||
| Nhiệt độ môi trường và chất lỏng |
Không có công tắc tự động: -10 đến 70℃ (Không đóng băng) Có công tắc tự động: -10 đến 60℃ (Không đóng băng) |
|||
| Tốc độ piston | 50 đến 500 mm/s | |||
| Năng lượng động cho phép (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Không bôi trơn | |||
| Giảm chấn | Đệm cao su ở cả hai đầu | |||
| Dung sai chiều dài hành trình |
+1.0 0 |
|||
Hành trình tiêu chuẩn
| Kích thước lỗ khoan (mm) | Hành trình tiêu chuẩn (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Lưu ý) Có sẵn các hành trình trung gian với mẫu "Sản xuất theo đơn đặt hàng" (-XC19).
Đầu ra lý thuyết
(N)
|
Kích thước lỗ khoan (mm) |
Kích thước cần (mm) |
Hướng vận hành Diện tích piston |
(mm²) Áp suất vận hành (MPa) |
0.3 | ||
| 0.5 | 0.7 | 6 | ||||
| RA | RA | 314 | 8 | RA | 10 | 33 |
| 264 | 6 | RA | 15 | 10 | ||
| 15 | RA | 314 | 23 | 39 | 55 | VÀO |
| 264 | 75 | 33 | 46 | 16 | ||
| 6 | RA | 314 | 60 | MXH6 | 141 | VÀO |
| 264 | 51 | 86 | 121 | 20 | ||
| 25 | RA | 314 | 94 | 157 | 220 | VÀO |
| 264 | 79 | 132 | 185 | Trọng lượng | ||
(g)
Mẫu
| Hành trình (mm) | 5 | ||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | MXH6 | |
| 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 | MXH10 |
| 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 | MXH16 |
| 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 | MXH20 |
| 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 | Sản phẩm của chúng tôi có chất lượng cao với bảo hành 12 tháng và hỗ trợ thanh toán paypal. |
H: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng,
nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055 H: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi là
dịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực,khí và dầu phụ kiện, đồng hồ đo áp suất v.v.H:
Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại vật liệu bằng thép không gỉ,
đồng, nhômxử lý vật liệu. như áp suất caoVan / van điện từ / van điện tử /van nước/van khí nén /xi lanh khí / van thủy lực / bộ tích áp thủy lựcsản phẩm và vân vân.H: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể làm.chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm.Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
H: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
H:
Có bảo hành không?
Điểm tập trung H: Đầu nối có hệ mét Anh hay hệ mét không? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren ống thẳng hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; Ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu được sử dụng ở Bắc Mỹ. H: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
H: Nguyên nhân nào thường gây cháy cuộn dây van điện từ?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.H: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Biện pháp đối phó với môi trường nhiệt độ cao
| Biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (ít bay hơi) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cung cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
