Thông tin chi tiết sản phẩm:
|
| Nhiệt độ: | (-20oC~+60oC) | Mức năng lượng: | <0,8W |
|---|---|---|---|
| Loại chức năng: | Vị trí 3 cổng 2 | Kết nối không khí: | Loại ống 1/4G |
| Cài đặt: | Bất kỳ vị trí | Phương tiện truyền thông: | Khí+lnert Khí |
Giới thiệu:

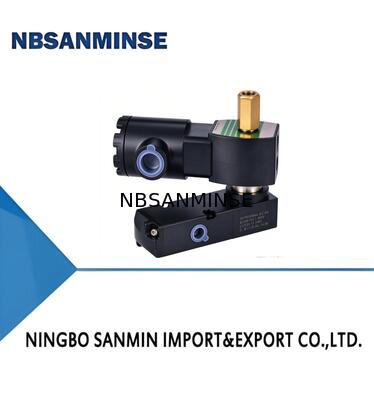

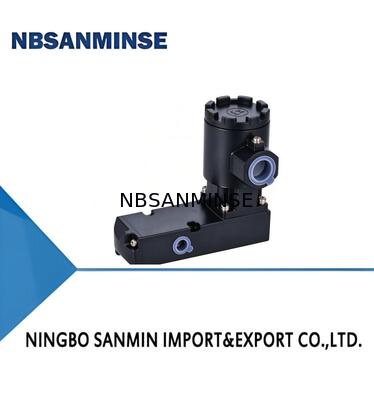

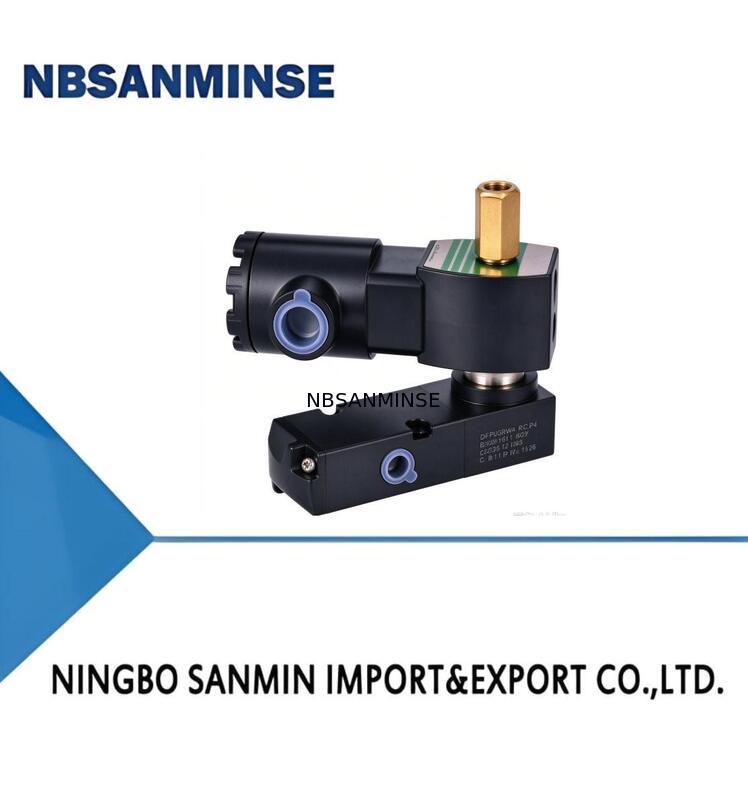

Van điện từ dòng LV600, van điện từ phù hợp để sử dụng kết hợp với van điều khiển khí nén và bộ truyền động piston trong hầu hết các quy trình sản xuất. Trong trường hợp này, van điện từ chỉ đóng vai trò phụ trợ, nhưng nó rất quan trọng. Đặc biệt trong chuỗi sản xuất, van điện từ đóng vai trò rất quan trọng, ví dụ như nguồn khí bị lỗi kiểm soát trạng thái đóng mở của van quy trình. Khi an toàn sản xuất yêu cầu van hoạt động, hầu hết chúng cần được điều khiển bằng van điện từ. Nó được sử dụng rộng rãi trong ngành dầu khí, khí đốt tự nhiên và hóa chất, đồng thời cũng có thể đáp ứng các yêu cầu ứng dụng về phản ứng nhanh và tuổi thọ tần số cao trên các hệ thống điều khiển tự động hóa công nghiệp.
Đặc điểm:
Tuân thủ tiêu chuẩn an toàn chức năng IEC61508, Cấp độ toàn vẹn an toàn SIL3 được chứng nhận TÜV
Cấu tạo cuộn dây đơn và kép
Thiết kế kín tĩnh
Cuộn dây an toàn nội tại
Có sẵn tùy chọn tiêu thụ điện năng thấp
Hướng tự do cho bộ truyền động van điện từ hoặc bốn hướng cố định
Có sẵn bộ truyền động thủ công
Có sẵn bộ điều khiển bên ngoài/bên trong
Kết nối ren và giao diện NAMUR
Chức năng:
![]()
Thông số kỹ thuật
| MỤC | CUỘN DÂY ĐƠN/CUỘN DÂY KÉP |
| LOẠI ĐIỀU KHIỂN | Loại điều khiển |
| MÔI CHẤT | Khí + Khí trơ |
| PHẠM VI NHIỆT ĐỘ MÔI TRƯỜNG ĐỊNH MỨC | -60℃ ~60℃ |
| NHIỆT ĐỘ MÔI CHẤT | -60℃ ~ 60℃ |
| CHÊNH LỆCH ÁP SUẤT VẬN HÀNH | 0 đến 145 psi (0 đến 10 bar) |
| HỆ SỐ LƯU LƯỢNG | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CẤU TẠO VAN | Cấu trúc Piston trượt hoặc Cấu trúc áo |
| VẬT LIỆU THÂN VAN | Nhôm/Đồng thau/Thép không gỉ |
| MÔI TRƯỜNG ỨNG DỤNG | Trong nhà/Ngoài trời |
| LẮP ĐẶT | Bất kỳ vị trí nào |
| CHỐNG NƯỚC IP | IP65 |
| BỘ TRUYỀN ĐỘNG THỦ CÔNG | Bao gồm theo mặc định |
Bộ truyền động van điện từ
| CÔNG SUẤT ĐỊNH MỨC | DC Watts | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| DÒNG SẢN PHẨM | LV600 | DÒNG LV600 |
| Hình dạng và vật liệu thân van | PBA | Vật liệu hợp kim nhôm loại điều khiển |
| PBS | Vật liệu thép không gỉ loại điều khiển | |
| LOẠI CUỘN DÂY | PSFBA | Hộp nối hợp kim nhôm có đúc kín |
| PSFBS | Hộp nối thép không gỉ có đúc kín | |
| FBA | Hợp kim nhôm chống cháy nổ | |
| FBS | Thép không gỉ chống cháy nổ | |
| Chế độ điều khiển | SC | Điều khiển điện đơn |
| DC | Điều khiển điện kép | |
| Giao diện điện | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Kết nối khí | 14NG | Loại ống 1/4NPT |
| 14NB | Loại Namur 1/4NPT | |
| 38NG | Loại ống 3/8NPT | |
| 38NB | Loại Namur 3/8NPT | |
| 12NG | Loại ống 1/2NPT | |
| 12NB | Loại Namur 1/2NPT | |
| 14G | Loại ống 1/4G | |
| 14GB | Loại Namur 1/4G | |
| 38G | Loại ống 3/8G | |
| 38GB | Loại Namur 3/8G | |
| 12G | Loại ống 1/2G | |
| 12GB | Loại Namur 1/2G | |
| Loại chức năng | 3 | 3 Cổng 2 Vị trí |
| 5 | 5 Cổng 2 Vị trí | |
| 35P | Trung tâm áp suất 5/3 | |
| 35C | Trung tâm kín 5/3 | |
| 35E | Trung tâm xả 5/3 | |
| Mức công suất | P | <0.8W |
| LP | <3W | |
| Bộ truyền động thủ công | 1 | Không có thao tác thủ công |
| 2 | Có thao tác thủ công | |
| Nhiệt độ | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| Đặc biệt | * | Đặc biệt theo yêu cầu |
| ĐIỆN ÁP | 24VDC |
Các tùy chọn đặc biệt có sẵn theo thiết bị.
Tham khảo bảng dữ liệu sản phẩm để biết chi tiết.
