Thông tin chi tiết sản phẩm:
|
| Môi trường ứng dụng: | Trong nhà/ngoài trời | Cài đặt: | Bất kỳ vị trí |
|---|---|---|---|
| Xếp hạng IP: | IP65 | Chế độ điều khiển: | Cuộn dây đơn |
| Loại chức năng: | Trung tâm đóng 5/3 | Điện áp: | 24VAC |
Giới thiệu:

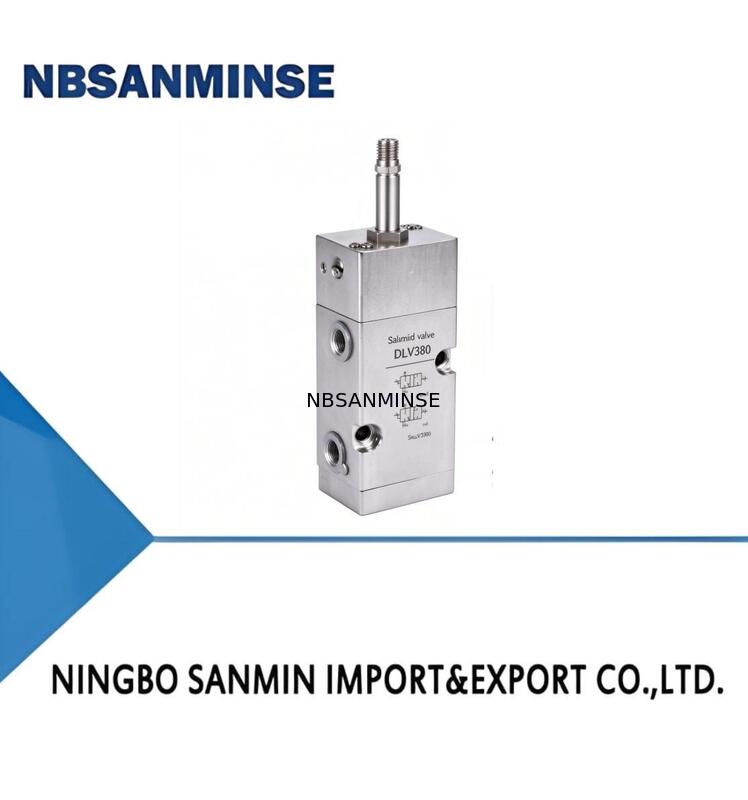

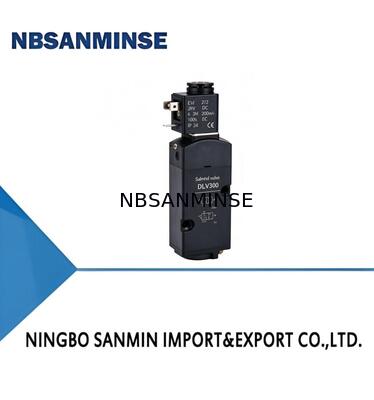

Van điện từ dòng LV600, van điện từ phù hợp để sử dụng kết hợp với van điều khiển khí nén và bộ truyền động piston trong hầu hết các quy trình sản xuất. Trong trường hợp này, van điện từ chỉ đóng vai trò phụ trợ, nhưng nó rất quan trọng. Đặc biệt trong chuỗi sản xuất, van điện từ đóng vai trò rất quan trọng, ví dụ như nguồn khí kiểm soát hiệu quả trạng thái đóng mở của van quy trình. Khi an toàn sản xuất yêu cầu van hoạt động, hầu hết chúng cần được điều khiển bằng van điện từ. Nó được sử dụng rộng rãi trong ngành dầu khí, khí đốt tự nhiên và hóa chất, đồng thời cũng có thể đáp ứng các yêu cầu ứng dụng về phản ứng nhanh và tuổi thọ tần số cao trên hệ thống điều khiển tự động hóa công nghiệp.
Đặc điểm:
Tuân thủ tiêu chuẩn an toàn chức năng IEC61508, Cấp độ toàn vẹn an toàn SIL3 được chứng nhận TÜV
Thiết kế kín tĩnh
Hướng tự do cho bộ truyền động điện từ hoặc bốn hướng cố định
Có sẵn bộ truyền động thủ công
Bộ truyền động chống cháy nổ / không chống cháy nổ
Có sẵn bộ điều khiển bên ngoài/bên trong
Kết nối cổng ren và giao diện NAMUR
Chức năng:
![]()
Thông số kỹ thuật:
| MỤC | Điều khiển điện tử đơn / điều khiển điện tử kép |
| LOẠI ĐIỀU KHIỂN | Loại điều khiển |
| CHẤT LỆU | Khí / Khí trơ |
| PHẠM VI NHIỆT ĐỘ MÔI TRƯỜNG | -60℃~60℃ |
| NHIỆT ĐỘ CHẤT LỆU | -60℃~60℃ |
| CHÊNH LỆCH ÁP SUẤT VẬN HÀNH | 29 đến 145 psi (2,0 đến 10 bar) |
| HỆ SỐ LƯU LƯỢNG | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4” 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CẤU TẠO VAN | Cấu trúc Spoo hoặc cấu trúc Jacket |
| VẬT LIỆU THÂN VAN | Nhôm / Thép không gỉ |
| MÔI TRƯỜNG ỨNG DỤNG | Trong nhà / Ngoài trời |
| LẮP ĐẶT | Bất kỳ vị trí nào |
| CHỐNG NƯỚC IP | IP65 |
| CHỐNG CHÁY NỔ PHÊ DUYỆT | Ex db IIC T6Gb Ex mb tb IIIC T80℃ |
Bộ truyền động điện từ:
| LỚP CÁCH ĐIỆN | CÔNG SUẤT TIÊU THỤ | |
| DC Watts | AC Watts | |
| (VA) GIỮ (VA) | ||
| F | 3~6.5W | 2.5~6.5W |
| Điện áp tiêu chuẩn | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA NFC SC 14NG 5 2 ST * 24VDC
| DÒNG SẢN PHẨM | LV600 | DÒNG LV600 |
| Hình dạng và vật liệu thân van | PBA | Vật liệu hợp kim nhôm loại điều khiển |
| PBS | Vật liệu thép không gỉ loại điều khiển | |
| LOẠI CUỘN DÂY | NFC | Cuộn dây có hộp đấu nối |
| Chế độ điều khiển | SC | Cuộn dây đơn |
| DC | Cuộn dây kép | |
| Kết nối khí | 14NG | Loại ống 1/4NPT |
| 14NB | Loại Namur 1/4NPT | |
| 38NG | Loại ống 3/8NPT | |
| 38NB | Loại Namur 3/8NPT | |
| 12NG | Loại ống 1/2NPT | |
| 12NB | Loại Namur 1/2NPT | |
| 14G | Loại ống 1/4G | |
| 14GB | Loại Namur 1/4G | |
| 38G | Loại ống 3/8G | |
| 38GB | Loại Namur 3/8G | |
| 12G | Loại ống 1/2G | |
| 12GB | Loại Namur 1/2G | |
| 12B | Loại Namur 1/2G | |
| Ren tùy chỉnh | ||
| Loại chức năng | 3 | 3 Cổng 2 Vị trí |
| 5 | 5 Cổng 2 Vị trí | |
| 35P | 5/3 trung tâm áp suất | |
| 35C | 5/3 trung tâm kín | |
| 35E | 5/3 trung tâm xả | |
| Bộ truyền động thủ công | 1 | Không có thao tác thủ công |
| 2 | Có thao tác thủ công | |
| Nhiệt độ | ST | (- 20℃~+60℃) |
| OL | (- 40℃~+60℃) | |
| Đặc biệt | * | Đặc biệt theo yêu cầu |
| ĐIỆN ÁP | 24VDC 110VDC 24VAC 220VAC |
Các tùy chọn đặc biệt có sẵn theo thiết bị.
Tham khảo bảng dữ liệu sản phẩm để biết chi tiết.
