Thông tin chi tiết sản phẩm:
|
| Điện áp: | 24VDC | Mức năng lượng: | 3,5W~6W |
|---|---|---|---|
| Loại chức năng: | Trung tâm xả 5/3 | Kết nối không khí: | Loại ống 3/8G |
| Cài đặt: | Bất kỳ vị trí | Phương tiện truyền thông: | Khí/lnert Khí |
Giới thiệu:

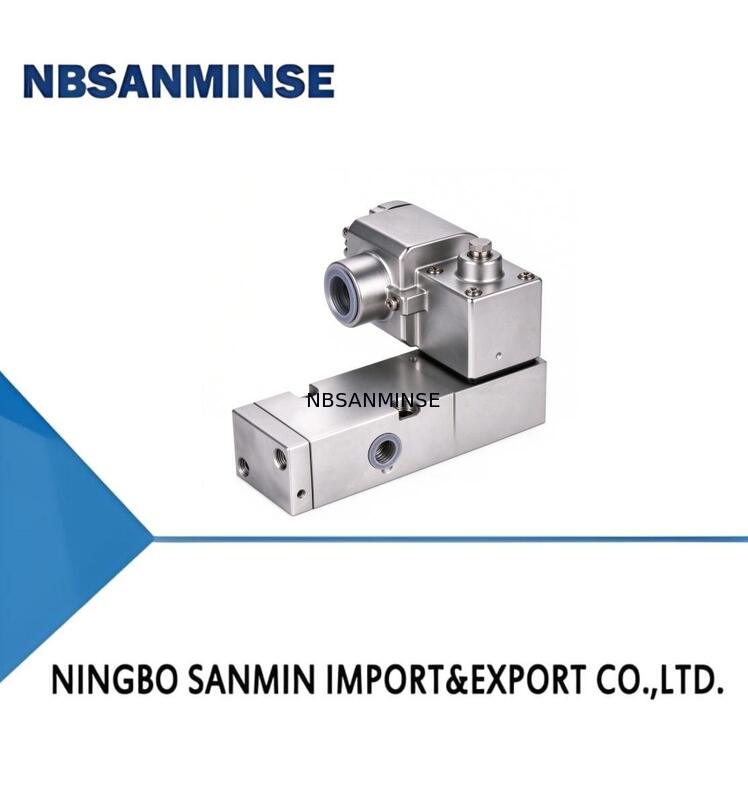

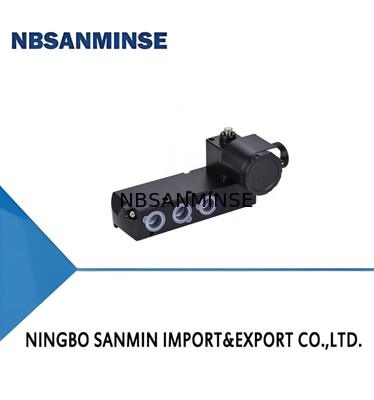

Van điện từ dòng LV600, van điện từ phù hợp để sử dụng kết hợp với van điều khiển khí nén và bộ truyền động piston trong hầu hết các quy trình sản xuất. Trong trường hợp này, van điện từ chỉ đóng vai trò phụ trợ, nhưng nó rất quan trọng. Đặc biệt trong chuỗi sản xuất, van điện từ đóng vai trò rất quan trọng. Ví dụ như khi nguồn khí bị lỗi, khi an toàn sản xuất yêu cầu van hoạt động, hầu hết chúng cần được điều khiển bằng van điện từ. Nó được sử dụng rộng rãi trong ngành dầu khí, khí đốt tự nhiên và hóa chất, đồng thời cũng có thể đáp ứng các yêu cầu ứng dụng về phản ứng nhanh và tuổi thọ hoạt động tần số cao trên các hệ thống điều khiển tự động hóa công nghiệp.
Đặc điểm:
Tuân thủ tiêu chuẩn an toàn chức năng IEC61508, Cấp độ toàn vẹn an toàn SIL3 được chứng nhận TÜV
Cấu tạo van điện từ đơn và kép
Thiết kế kín tĩnh
Chứng nhận chống cháy nổ Ex d
Có tùy chọn tiêu thụ điện năng thấp
Hướng hoạt động của van điện từ tự do hoặc bốn hướng cố định
Có bộ truyền động thủ công
Có tùy chọn điều khiển bên ngoài/bên trong
Kết nối ren và giao diện NAMUR
Chức năng:
![]()
Thông số kỹ thuật:
| MỤC | Điều khiển điện tử đơn/điều khiển điện tử kép |
| LOẠI ĐIỀU KHIỂN | Loại điều khiển |
| CHẤT LƯỢNG | Khí/Khí trơ |
| PHẠM VI NHIỆT ĐỘ MÔI TRƯỜNG | -60℃ ~ 60℃ |
| NHIỆT ĐỘ CHẤT LƯỢNG | -60℃~ 60℃ |
| CHÊNH LỆCH ÁP SUẤT VẬN HÀNH | 29 đến 145 psi (2,0 đến 10 bar) |
| HỆ SỐ LƯU LƯỢNG | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CẤU TẠO VAN | Cấu trúc trục trượt hoặc cấu trúc áo |
| VẬT LIỆU THÂN | Nhôm/Thép không gỉ |
| MÔI TRƯỜNG ỨNG DỤNG | Trong nhà/Ngoài trời |
| LẮP ĐẶT | Mọi vị trí |
| CHỐNG NƯỚC IP | IP65 |
| CHỨNG NHẬN CHỐNG CHÁY NỔ |
Bộ truyền động van điện từ:
| LỚP CÁCH ĐIỆN | CÔNG SUẤT TIÊU THỤ | |
| DC Watts | AC Watts | |
| (VA) GIỮ (VA) | ||
| F | 3~6.5W | 2.5~6.5W |
| Điện áp tiêu chuẩn | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| DÒNG SẢN PHẨM | LV600 | DÒNG LV600 |
| Kiểu dáng và vật liệu thân van | DFDA | Hợp kim nhôm chống cháy nổ hai khoang |
| DFDS | Thép không gỉ chống cháy nổ hai khoang | |
| LOẠI CUỘN DÂY | FDA | Hợp kim nhôm chống cháy nổ |
| FDS | Thép không gỉ chống cháy nổ | |
| Chế độ điều khiển | SC | Điều khiển điện đơn |
| DC | Điều khiển điện kép | |
| Giao diện điện | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Kết nối khí | 14NG | Loại ống 1/4NPT |
| 12NG | Loại ống 1/2NPT | |
| 38NG | Loại ống 3/8NPT | |
| 14G | Loại ống 1/4G | |
| 12G | Loại ống 1/2G | |
| 38G | Loại ống 3/8G | |
| 14NB | Loại Namur 1/4NPT | |
| 14GB | Loại Namur 1/4G | |
| 12NB | Loại Namur 1/2NPT | |
| 12GB | Loại Namur 1/2G | |
| 38NB | Loại Namur 3/8NPT | |
| 38GB | Loại Namur 3/8G | |
| Loại chức năng | 3 | 3 Cổng 2 Vị trí |
| 5 | 5 Cổng 2 Vị trí | |
| 35P | Trung tâm áp suất 5/3 | |
| 35C | Trung tâm kín 5/3 | |
| 35E | Trung tâm xả 5/3 | |
| Mức công suất | P | 3.5W~6W |
| LP | <3W | |
| Bộ truyền động thủ công | P | Không có thao tác thủ công |
| Nhiệt độ | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Đặc biệt | * | Đặc biệt theo yêu cầu |
| ĐIỆN ÁP | 24VDC 110VDC 220VAC |
Các tùy chọn đặc biệt có sẵn theo thiết bị.
Tham khảo bảng dữ liệu sản phẩm để biết chi tiết.
