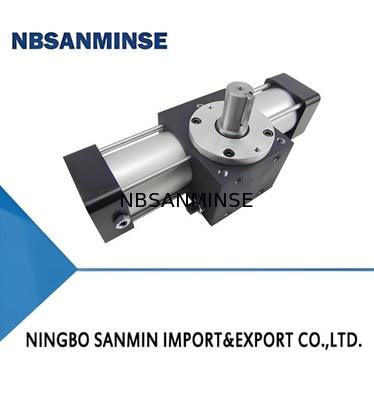

Thông tin chi tiết sản phẩm:
|
| Áp lực bằng chứng: | 10 (thanh) | Góc xoay: | 90.180 (độ) |
|---|---|---|---|
| Góc điều chỉnh: | ±5(độ) | Góc đệm: | 20 (độ) |
| Vật liệu: | nhôm | Phạm vi nhiệt độ hoạt động (°C): | -25～+70 |
| Làm nổi bật: | 10 bar Valve điện điện áp chống áp,90-180 độ góc lắc van không khí,±5 độ góc điều chỉnh van điện tử khí áp |
||
II. Mô hình
| ① | Biểu mẫu lắp đặt | SD, FA, FB | ||
| ② | Lỗ ống xăng | QGK-2 | φ20. φ25. φ32. φ40 | |
| QGK-1 | φ63,φ80,φ100,φ125 | |||
| ③ | góc lắc | 90° 180° | ||
| ④ | Chuyển đổi | mã | mô hình | |
| J | FD-21R | |||
| H | FD-19RV | |||
| A | SR1 | |||
| ⑤ | Số lượng chuyển đổi | 2 cho các sản phẩm tiêu chuẩn | ||
| ⑥ | Hình dạng trục đầu ra | T | Đường trục đơn | |
| T₂ | Cánh đệm hai | |||
Lưu ý: Chuyển đổi SR1 chỉ áp dụng cho các xi lanh dao động hộp số cỡ nhỏ với Φ20?? Φ40. Chuyển đổi FD-21R và SR401 chỉ áp dụng cho các xi lanh dao động hộp số cỡ trung bình với Φ63?? Φ125.
| Điểm | Loại cơ bản (QGK-1) | Loại cơ bản (QGK-1R) | Với loại chuyển đổi (QGK-2) | Với loại chuyển đổi (QGK-2R) |
| Mô hình | QGK-1 | QGK-1R | QGK-2 | QGK-2R |
| Mở xi lanh (mm) | φ63,φ80,φ100,φ125 | φ20,φ25,φ32,φ40 | ||
| Phạm vi áp suất làm việc (bar) | 1 ¢7 | 1 ¢10 | ||
| Áp suất bằng chứng (bar) | 10 | 15 | ||
| góc lắc (độ) | 90,180 | |||
| góc điều chỉnh (độ) | ± 5 | |||
| Mô-men xoắn số (N·m) (ở 5 bar) | Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 | Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 | ||
| Phạm vi nhiệt độ hoạt động (°C) | -25 ̊+70 (dưới điều kiện không đông lạnh) | |||
| Cơ chế đệm | Đệm điều chỉnh ở cả hai bên | Cushioning điều chỉnh ở một bên | ||
| góc đệm (độ) | 20 | Φ20,Φ25,Φ32:35;Φ40:32 | ||
| Lôi trơn | {Không bôi trơn (bôi trơn tùy chọn) | |||
Lưu ý: Để tránh va chạm do năng lượng va chạm vượt quá khả năng hấp thụ của thiết bị đệm xi lanh, vui lòng sử dụng một bộ đệm riêng để hấp thụ năng lượng va chạm.
| Mô hình (với cáp linh hoạt 1,5m) | FD-21R | FD-19RV | ||
| Phạm vi điện áp hoạt động (V) | 5 ¢ 240 DC/AC | 5 ¢ 240 DC/AC | ||
| Phạm vi dòng điện hoạt động (mA) | 100 (tối đa) | |||
| Khả năng tiếp xúc tối đa | 10W (tối đa) | 50W (tối đa) | ||
| Thời gian hoạt động | ||||
| Thời gian phục hồi | ||||
1. QGK-1 loại bình dao động cột và chân máy cỡ trung bình
SD (Loại cơ bản)
QGKG-1T (Loại tiêu chuẩn trục đầu ra duy nhất)
Lưu ý:Phương pháp điều chỉnh góc lắc: Đối với xi lanh dao động 90 °, điều chỉnh các ốc vít 1 và 3. Đối với xi lanh dao động 180 °, điều chỉnh các ốc vít 1 và 2.
QGK-1RT trục đầu ra đơn (với loại chuyển mạch)
QGK-1T2 (cổng đầu ra đôi)
Sơ đồ phác thảo của loại trục đầu ra duy nhất Cổ nhỏ và xi lanh dao động
Sơ đồ phác thảo của loại trục đầu ra đôi Cổ nhỏ và xi lanh dao động
Lưu ý:Trong bảng, L, L1 và □N là kích thước lắp đặt cho trục đầu ra kép.
Bảng kích thước của phụ kiện cho xi lanh dao động cỡ nhỏ loại QGK-2
