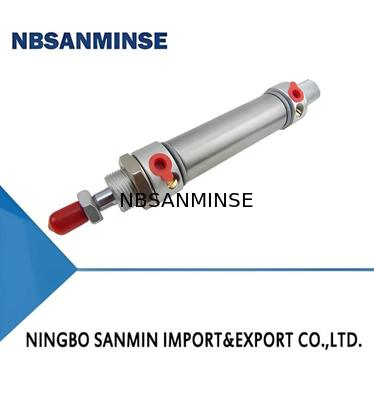

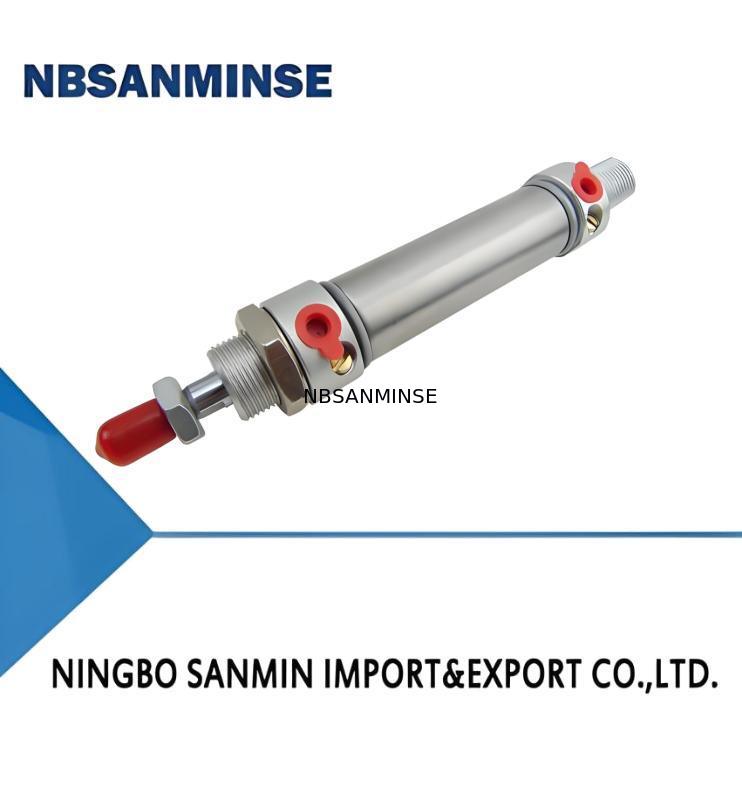

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar
10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar

Hình ảnh lớn :  10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: NBSANMINSE
Chứng nhận: ISO9001
Số mô hình: 10Y-3
Thanh toán:
Số lượng đặt hàng tối thiểu: 10 CÁI
Giá bán: Có thể đàm phán
chi tiết đóng gói: HỘP
Thời gian giao hàng: 5-30 ngày
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 10000pcs
Tiếp xúc

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar

Sự miêu tả
Áp lực bằng chứng: 15(thanh) Dạng đệm: đệm đệm
Giữ hiện tại: AC220V,50Hz:0,015A Nhiệt độ hoạt động: -25 ～ +80(°C)
cung cấp dầu: cung cấp dầu Vật liệu: SS316 SS304
Làm nổi bật:

10Y-3 Model Pneumatic Air Cylinder

,

15 Bar Proof Pressure Air Cylinder

,

Cushion Pad Cushioning Pneumatic Cylinder

I. Đặc điểm:

1.Block xi lanh thép không gỉ, với nắp cuối được kết nối bằng một quy trình riveting mới, có kích thước trục nhỏ, trọng lượng nhẹ và ngoại hình thanh lịch.

2Hiệu suất tốt, độ tin cậy cao và khả năng chống ăn mòn mạnh.

3. Không có dầu (được bôi trơn bằng dầu cũng có sẵn), tránh ô nhiễm khí dầu và bôi trơn sương mù dầu có thể bị bỏ qua.

4Cả hai đầu đều áp dụng cấu trúc đệm khí nén có thể điều chỉnh tốc độ, phù hợp với các dịp đòi hỏi đệm lớn.

II. Mô hình

Loại tiêu chuẩn

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 0

Với loại chuyển đổi

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 1

Với loại van

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 2

Với loại van và công tắc

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 3

①  Mô hình xi lanh Xem bảng hiệu suất xi lanh để biết chi tiết
② Biểu mẫu lắp đặt Xem sơ đồ trên trang tiếp theo để biết chi tiết
⑤ Biểu mẫu nắp sau Xem sơ đồ trên trang tiếp theo để biết chi tiết
Mã S P K
 Tên Loại cơ bản Cổng trục FD-13RV
⑥ Chế độ hoạt động van A: Nhấn kiểu khi năng lượng
B: Loại kéo khi năng lượng
⑦ Năng lượng hoạt động của van 5:AC220V 50HZ
8:DC24V
⑧ Mô hình chuyển đổi Xem bảng hiệu suất chuyển đổi để biết chi tiết
Mã K H
 Tên FD-03R FD-13RV
⑨ Số lượng chuyển đổi
⑩ Phụ kiện kết nối cuối thanh Xem Sơ đồ 10Y-1 để biết chi tiết

III. Biểu tượng đồ họa và ngoại hình

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 4

IV. Các thông số kỹ thuật chính
1Các thông số kỹ thuật chính của xi lanh
Loại Loại tiêu chuẩn Loại có thiết bị chuyển mạch Loại trang bị lưới Loại trang bị lưới và công tắc
Mô hình 10Y-3 10Y-3R 10Y-3V 10Y-3K
Mở xi lanh (mm) Φ25,Φ32,Φ40,Φ50
Tốc độ đập tối đa (mm) Φ25:400;Φ32:500;Φ40:600;Φ50:800
Động cơ tối thiểu (mm) Không giới hạn 37  Không giới hạn 37
Phạm vi áp suất hoạt động (bar) 0.5 ¢10 1.5 ¢10
Kháng áp (bar) 15
Phạm vi vận hành tốc độ (mm/s) 50 ¢ 700 50 ¢ 500
Phạm vi nhiệt độ hoạt động (°C) -25 ~ +80 (dưới điều kiện không đông lạnh)
Phương tiện hoạt động Không khí nén khô và sạch
Loại đệm Nệm khí điều chỉnh

2Các thông số kỹ thuật chính của Switch

Parameter 2/5 Way Single Solenoid hoạt động van hướng
Loại A: Nhấn kiểu khi năng lượng B: Loại kéo khi năng lượng
Điện áp định số AC220V,50Hz;DC24V
Sự biến động điện áp cho phép ± 10%
Điện khởi động AC220V,50Hz;0.028A
Điện lưu giữ AC220V,50Hz:0.015A; DC24V:0.09A
Tiêu thụ năng lượng AC220V,50Hz:1.8W
DC24V:2.2W
Lớp cách nhiệt B
Phạm vi áp suất hoạt động  1.5 ∙ 10bar

V. Khung và kích thước lắp đặt

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 5

10Y-3 xi lanh không khí thép không gỉ với van và thiết kế công tắc 10bar 6

Lưu ý:
1.Kích thước của phụ kiện xi lanh cho xi lanh 10Y-3 giống như các xi lanh 10Y-1 với Φ25 Φ50.khi tính toán kích thước lắp đặt của xi lanh 10Y-3, chúng có thể được tính bằng cách tham khảo bảng này và bảng kích thước của phụ kiện xi lanh cho loạt 10Y-1.

2Vui lòng tham khảo các biểu mẫu lắp đặt và các biểu mẫu kết nối cuối thanh của loạt 10Y-1 cho các biểu mẫu lắp đặt và các biểu mẫu kết nối cuối thanh của 10Y-3 với Φ25 Φ40.
