Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 10Y-2 | Áp lực bằng chứng: | 15 (thanh) |
|---|---|---|---|
| Dạng đệm: | đệm đệm | Bắt đầu hiện tại: | AC220V |
| Nhiệt độ hoạt động: | -25 ～ +80oC | Vật liệu:: | nhôm |
| Làm nổi bật: | 10Y-1 Mô hình xi lanh khí khí nén,15 Bar Proof Pressure Air Cylinder,Cushion Pad Cushioning Pneumatic Cylinder |
||

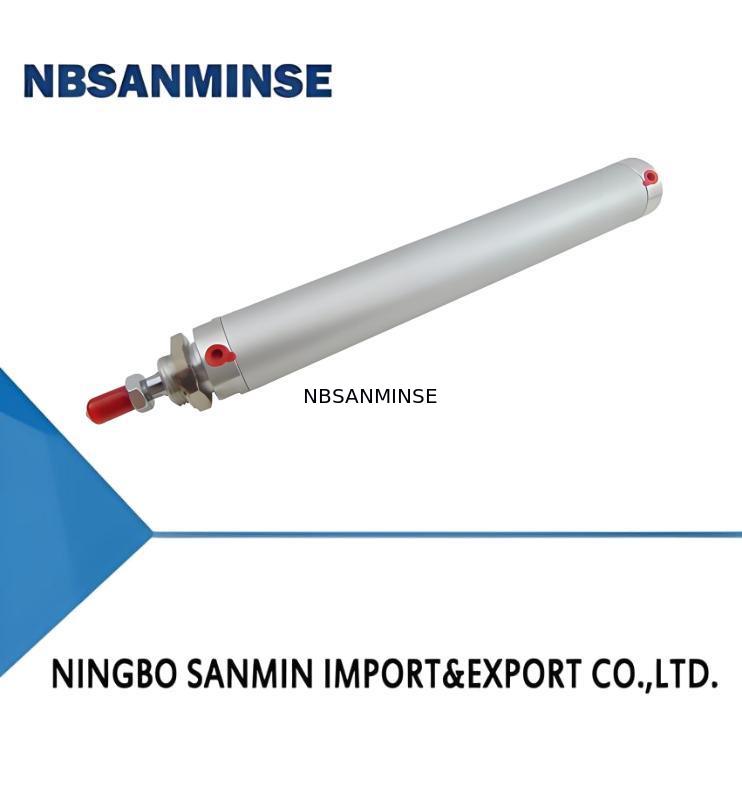

1Các bộ phận được làm bằng hợp kim nhôm, có trọng lượng nhẹ và khối lượng nhỏ.
2.Kích thước lắp đặt phù hợp với ISO (Tiêu chuẩn quốc tế).
3. Không có dầu (được bôi trơn bằng dầu cũng có sẵn), tránh ô nhiễm khí dầu và bôi trơn sương mù dầu có thể bị bỏ qua.
4Có nhiều loại và thông số kỹ thuật, và các xi lanh kết hợp với công tắc và van có sẵn,
tiết kiệm thời gian kết nối ống và làm cho bảo trì và vận hành thuận tiện.
II. Biểu tượng đồ họa và ngoại hình
III. Mô hình
| ① | Mô hình xi lanh | Xem bảng hiệu suất xi lanh để biết chi tiết | |||
| ② | Biểu mẫu lắp đặt | Xem sơ đồ trên trang tiếp theo để biết chi tiết | |||
| ⑤ | Biểu mẫu nắp sau | Xem sơ đồ trên trang tiếp theo để biết chi tiết | |||
| Mã | S | P | K | ||
| Tên | Loại cơ bản | Cổng trục | FD-13RV | ||
| ⑥ | Chế độ hoạt động van | A: Nhấn kiểu khi năng lượng | |||
| B: Loại kéo khi năng lượng | |||||
| ⑦ | Năng lượng hoạt động của van | 5:AC220V 50HZ | |||
| 8:DC24V | |||||
| ⑧ | Mô hình chuyển đổi | Xem bảng hiệu suất chuyển đổi để biết chi tiết | |||
| Mã | K | H | |||
| Tên | FD-03R | FD-13RV | |||
| ⑨ | Số lượng chuyển đổi | ||||
| ⑩ | Phụ kiện kết nối cuối thanh | Xem Sơ đồ 10Y-1 để biết chi tiết | |||
| Loại | Loại tiêu chuẩn | Với loại chuyển đổi | Với loại van | Với loại van và công tắc |
| Mô hình | 10Y-2 | 10Y-2R | 10Y-2V | 10Y-2K |
| Mở xi lanh (mm) | φ20,φ25,Φ32,φ40,φ50 | |||
| Tốc độ đập tối đa (mm) | Φ20:300,Φ25:400;Φ32:500;Φ40:600;Φ50:700 | |||
| Tốc độ đập tối đa (mm) | Không giới hạn | 37 | Không giới hạn | 37 |
| Phạm vi áp suất hoạt động (bar) | 0.5 ¢10 | 1.5 ¢10 | ||
| Áp suất bằng chứng (bar) | 15 | |||
| Phạm vi vận hành tốc độ (mm/s) | 50 ¢ 700 | 50 ¢ 500 | ||
| Phạm vi nhiệt độ hoạt động (°C) | -25 +80 (trong điều kiện không đông lạnh) | |||
| Trung bình làm việc | Không khí nén khô và sạch | |||
| Mẫu đệm | Đệm đệm | |||
| Cung cấp dầu | Không cần thiết (còn có dầu bôi trơn) | |||
| Mô hình | FD-03R | ||
| Phạm vi điện áp hoạt động | 5 ̊240V DC/AC | ||
| Phạm vi dòng điện hoạt động | 100mA (tối đa) | ||
| Khả năng tiếp xúc tối đa | 10W (tối đa) | ||
| Thời gian hoạt động | |||
| Thời gian phục hồi | |||
| Parameter | 2/5 Way Single Solenoid hoạt động van hướng | |||
| Loại | A: Nhấn kiểu khi năng lượng | B: Loại kéo khi năng lượng | ||
| Điện áp định số | AC220V,50Hz;DC24V | |||
| Sự biến động điện áp cho phép | ± 10% | |||
| Điện khởi động | AC220V,50Hz;0.028A | |||
| Điện lưu giữ | AC220V,50Hz:0.015A; DC24V:0.09A | |||
| Tiêu thụ năng lượng | AC220V,50Hz:1.8W | |||
| DC24V:2.2W | ||||
| Lớp cách nhiệt | B | |||
| Phạm vi áp suất hoạt động | 1.5 ∙ 10bar | |||
1.Kích thước của phụ kiện xi lanh cho xi lanh 10Y-2 giống như các xi lanh 10Y-1 với Φ20 Φ50.khi tính toán kích thước lắp đặt của xi lanh 10Y-2, chúng có thể được tính bằng cách tham khảo bảng này và kích thước phụ kiện xi lanh cho loạt 10Y-1.
2Các mẫu lắp đặt SD, FA và LS cho các xi lanh 10Y-2 (loại tiêu chuẩn) với kích thước lỗ Φ20 và Φ25 phù hợp với ISO.
3Vui lòng tham khảo các biểu mẫu lắp đặt và các biểu mẫu kết nối cuối thanh của loạt 10Y-1 cho các biểu mẫu lắp đặt và các biểu mẫu kết nối cuối thanh của 10Y-2 với Φ20 Φ50.
