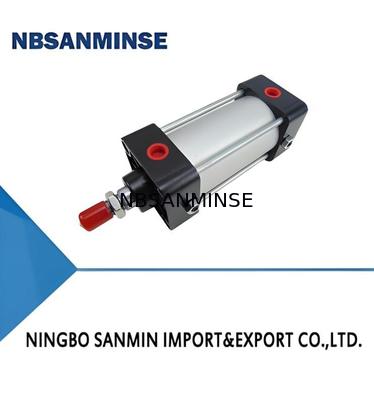

Thông tin chi tiết sản phẩm:
|
| Áp lực bằng chứng: | 15(thanh) | Phương tiện làm việc: | Không khí, không khí khô |
|---|---|---|---|
| Bôi trơn: | Không bắt buộc | Đột quỵ đệm: | 20 (mm) |
| Vật liệu: | nhôm | Sốc kháng: | 30g |
| Làm nổi bật: | Van điện từ áp suất bằng chứng 15 bar,Van khí trung bình làm việc không khí khô,Kích thước lắp đặt ISO Van điện từ khí nén |
||
Loại tiêu chuẩn
Gõ bằng Switch
Loại có van
Loại có Van và Công tắc
| Mục | Sự miêu tả |
| ①Mô hình xi lanh | |
| ②Mẫu cài đặt:Xem sơ đồ ở trang tiếp theo | |
| ③Cylinder Bore: Xem bảng bên dưới | |
| ④Cylinder Stroke: Xem bảng bên dưới | |
| ⑤Chuyển đổi chế độ | |
| Mã số | Tên |
| J | FD-21R |
| H | FD-19RV |
| L | FD-43RV |
| ⑥Số lượng công tắc | |
| ⑦Chế độ vận hành van | |
| điện từ đơn | điện từ đôi |
| A: Loại đẩy có năng lượng | D: Loại tự giữ |
| C: Loại trung tâm đóng 3 vị trí | |
| B: Loại kéo có năng lượng | E: Loại trung tâm xả 3 vị trí |
| P: Loại trung tâm áp suất 3 vị trí | |
| ⑧Điện áp hoạt động của van | 5:AC 220V 50HZ 8:DC 24V |
| ⑨Mẫu kết nối | Xem sơ đồ ở trang tiếp theo |
| Bình luận | FD-19RV dành cho φ32~φ125 FD-43RV dành cho φ160~φ200 |
II. Biểu tượng đồ họa và hình thức
Loại tiêu chuẩn
Gõ bằng Switch
Loại được trang bị van - Loại đẩy khi được cấp điện
Loại được trang bị van - Loại trung tâm đóng 3 vị trí
Loại có van
Loại được trang bị van - Loại kéo khi được cấp điện
Loại được trang bị van - Loại trung tâm xả 3 vị trí
Loại có Van và Công tắc
Loại có trang bị van - Loại tự giữ
Loại được trang bị van - Loại trung tâm áp suất 3 vị trí
1. Các thành phần chính được làm bằng hợp kim nhôm nên có trọng lượng nhẹ.
Thành xi lanh trải qua quá trình oxy hóa anốt cứng, làm cho nó có khả năng chống mài mòn đặc biệt và đảm bảo tuổi thọ lâu dài.
2. Kích thước lắp đặt tuân thủ ISO (Tổ chức tiêu chuẩn hóa quốc tế).
3. Nó sử dụng bôi trơn không dầu (cũng có sẵn dầu bôi trơn),
tránh ô nhiễm dầu-khí và loại bỏ sự cần thiết của chất bôi trơn phun sương dầu.
4. Nó có nhiều loại và thông số kỹ thuật.
Xi lanh kết hợp với công tắc và van có sẵn,
giúp tiết kiệm thời gian đường ống và giúp bảo trì và vận hành dễ dàng
| tham số | 10A-5 (Loại tiêu chuẩn) 10A-5R (Loại có công tắc) | 10A-5V (Loại có Van) 10A-5K (Loại có Van và Công tắc) | |||||||||||||||||
| Đường kính xi lanh D (mm) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| Hành trình tối đa S (mm) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| Phạm vi áp suất vận hành (bar) | 0,5～10 | 1,5～8 | |||||||||||||||||
| Áp suất bằng chứng (bar) | 15 | 12 | |||||||||||||||||
| Phạm vi tốc độ hoạt động (mm/giây) | 50～700 | 50～500 | |||||||||||||||||
| Phạm vi nhiệt độ hoạt động (oC) | -25～+80 (trong điều kiện không đóng băng) | -25～+80 (trong điều kiện không đóng băng) | |||||||||||||||||
| Phương tiện làm việc | Không khí, không khí khô | ||||||||||||||||||
| Bôi trơn | Không bắt buộc (Dầu bôi trơn tùy chọn) | ||||||||||||||||||
| Cái đệm | Đệm có thể điều chỉnh ở cả hai bên | ||||||||||||||||||
| Hành trình đệm (mm) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| Cài đặt | Mô hình xi lanh | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| Hành trình tối thiểu (mm) - Gắn TC | ①32~φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160~Φ200 | 120 | 165 | 165 | ||||||||||||||||
| Hành trình tối thiểu (mm) - Cách lắp đặt khác | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160~Φ200 | 110 | 165 | 165 | ||||||||||||||||
1.Khi lắp đặt công tắc ở vị trí giữa của hình trụ thuộc loại có công tắc,
tốc độ tối đa của xi lanh phải nằm trong khoảng 300 mm/giây,
để tốc độ phản hồi của các tải như rơle có thể phù hợp và hoạt động ở tình trạng tốt.
2. Công tắc phải được sử dụng với tải; nếu không, việc kết nối trực tiếp với bất kỳ nguồn điện nào sẽ khiến nó bị cháy.
3.Khi hành trình tối thiểu của loại xi lanh có công tắc nhỏ hơn giá trị quy định trong bảng trên,
một công tắc nhập khẩu có thể được cài đặt. Vui lòng thêm dòng chữ “(Công tắc nhập khẩu)” sau mẫu máy khi đặt hàng và giá sẽ cao hơn.
2. Các thông số kỹ thuật chính của Van
| Đánh dấu | MỘT | B | D | C | E | P | |||||
| Kiểu | điện từ đơn | điện từ đôi | |||||||||
| 2-Vị trí | 3-Vị trí | ||||||||||
| Loại đẩy khi được cấp năng lượng | Loại kéo khi có điện | Loại tự giữ | Loại trung tâm khép kín | Loại trung tâm xả | Loại trung tâm áp suất | ||||||
| Điện áp định mức | AC 220V 50HZ | ||||||||||
| DC 24V | |||||||||||
| Biến động điện áp cho phép | ±10% | ||||||||||
| Lỗ xi lanh có van (mm) | Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 | φ160,Φ200,Φ250 | |||||||||
| Dòng điện khởi động | AC220V | 45mA | 100mA | ||||||||
| Giữ hiện tại | AC220V | 34mA | 75mA | ||||||||
| DC24V | 295mA | 300mA | |||||||||
| Tiêu thụ điện năng | AC220V | 7,5VA | 16,5VA | ||||||||
| DC24V | 7W | 7,2W | |||||||||
| Lớp cách nhiệt | B | ||||||||||
| Phương tiện làm việc | Không khí, không khí khô | ||||||||||
| Bôi trơn | Không bắt buộc (Dầu bôi trơn tùy chọn) | ||||||||||
| Phạm vi áp suất vận hành | 1,5～8 thanh | ||||||||||
| Bằng chứng áp lực | 12 thanh | ||||||||||
3. Các thông số kỹ thuật chính của Switch
| Đánh dấu | J | H | L | ||||||||
| Model (có cáp linh hoạt 1,5m) | FD-21R | (Φ32～125)FD-19RV | (φ160～200)FD-43RV | ||||||||
| Dải điện áp hoạt động | 5~240V DC/AC | 5~240V DC/AC | |||||||||
| Phạm vi hiện tại hoạt động | 100mA (tối đa) | 1000mA | |||||||||
| Công suất liên lạc tối đa | 10W (tối đa) | 50W (tối đa) | |||||||||
| Dòng điện rò rỉ | 0 | 0 | |||||||||
| Đèn báo | Đèn LED màu đỏ | Đèn LED màu vàng | |||||||||
| Thời gian hoạt động | |||||||||||
| Thời gian phát hành | |||||||||||
| Chống sốc | 30G | 30G | |||||||||
| Phạm vi nhiệt độ hoạt động | -10 ～ +70oC (trong điều kiện không đóng băng) | ||||||||||
| Phạm vi nhiệt độ lưu trữ | -20 ～ +80oC (trong điều kiện không đóng băng) | ||||||||||
| Tải áp dụng | Bộ tuần tự, Rơle mini, Rơle cực nhỏ | Rơle mini, Rơle chung, Cuộn dây điện từ nhỏ, Đèn báo và Bộ tuần tự | |||||||||
1.SD (Loại cơ bản)
10A-5V (Loại có van)
1.Khi xi lanh Φ160 được lắp TC hoặc TCC, VT = 180.
2. Kích thước lắp đặt của xi lanh có thể được tính bằng cách tham khảo bảng này và kích thước phụ kiện của xi lanh dòng 10A-5.
LA (Gắn chân ngang)
LB (Gắn chân trục)
FA (Gắn mặt bích phía trước)
FB (Gắn mặt bích phía sau)
CA, CC (Gắn chốt đơn)
CB (Nắp vấu đôi)
TC (Núi trung tâm)
CBB (Bệ gắn vấu đôi)
TCC (Bệ đỡ Trunnion)
VI. Hình thức kết nối
Loại càng cuối thanh (RT-Y)
Loại ổ cắm thanh cuối (RT-CB)
Loại thanh nĩa cuối thanh (RY-T)
Loại càng nâng đơn (HCA-Y)
Loại ổ cắm Lug đơn (HCA-CB)
Loại ổ cắm càng cuối thanh (RY-CA)
Loại thanh vấu đôi (HCB-T)
Loại ổ cắm Lug đôi (HCB-CA)
Loại ổ cắm càng cuối thanh (RY-CBB)
1.Để biết kích thước liên quan, vui lòng tham khảo bảng kích thước của phụ kiện dành cho xi lanh dòng 10A-5.
2. Trục trung gian của TC (Loại trục trung tâm) có thể được lắp đặt ở bất kỳ vị trí nào trên thùng xi lanh giữa các mặt đầu trong của nắp đầu trước và nắp sau.
VII. Bảng kích thước phụ kiện
Giá đỡ chân ngang LA:
Giá đỡ chân trục LB:
Mặt bích FA phía trước, Mặt bích phía sau FB:
Vấu đơn CA, Vấu đơn CC:
Vấu đôi CB:
TC Center Trunnion QTCI Front Trunnion:
Bệ đơn Lug CBB:
Bệ đỡ TCC Trunnion:
Thanh kết nối Lug đơn,Thanh kết nối hình nĩa có chốt,
Thanh kết nối vấu đơn hình cầu S,Thanh kết nối chung F
1.Trong loạt xi lanh này, van được lắp đặt theo kiểu nằm phẳng.
Cuộn dây không dễ bị hư hỏng trong quá trình vận chuyển và lắp đặt, chiếm ít không gian hơn.
2. Các thành phần chính của dòng xi lanh này được làm bằng hợp kim nhôm nên rất nhẹ.
Thùng xi lanh trải qua quá trình oxy hóa anốt cứng, làm cho nó đặc biệt chống mài mòn và có tuổi thọ dài.
3. Kích thước lắp đặt của dòng xi lanh này tuân thủ các tiêu chuẩn ISO (Tổ chức Tiêu chuẩn Quốc tế).
4. Dòng xi lanh này được bôi trơn không cần dầu (bôi trơn bằng dầu cũng là tùy chọn), tránh ô nhiễm dầu - không khí và cho phép bỏ qua chất bôi trơn.
5. Các phụ kiện lắp đặt của dòng xi lanh này giống như của xi lanh 10A - 2.
II. Ký hiệu đồ họa:
Loại được trang bị van - Loại đẩy khi được cấp điện
Loại được trang bị van - Loại kéo khi được cấp điện
Loại có trang bị van - Loại tự giữ
Loại trung tâm đóng 3 vị trí
Loại trung tâm xả 3 vị trí
Loại trung tâm áp suất 3 vị trí
Loại được trang bị van & trang bị công tắc - Loại đẩy khi được cấp điện
III. Phương pháp biểu diễn mô hình:
Loại trang bị van
FA:
| Cài đặt Hình thức | |||
| Loại SD | Loại cơ bản | Loại LB | Loại giá đỡ chân |
| Loại CA | Loại Lug đơn | Loại TC | Loại trục trung tâm xi lanh phía trước |
| Loại CB | Loại vấu đôi | Loại TCC | Loại bệ trung tâm xi lanh phía trước |
| Loại CBB | Loại bệ đôi vấu | Loại TA | Loại trục trước |
| Loại HCA-CB | Loại Lug đơn đôi | loại TAC | Loại bệ đỡ phía trước |
| Loại FA | Loại mặt bích | Loại TB | Loại trục sau |
| Loại FB | Loại mặt bích phía sau | Loại TBC | Loại bệ đỡ phía sau |
125: A: 5:
| Đường kính lỗ khoan | Chế độ hoạt động | Điện áp van | |||
| 32 | Loại A | 5 | AC220V | ||
| 40 | Loại B | 8 | DC220V | ||
| 63 | Loại C | ||||
| 80 | Loại D | ||||
| 100 | Loại E | ||||
| 125 | Loại F | ||||
| 160 | |||||
Y:
| Hình thức kết nối cuối thanh | Loại cơ bản |
| TSingle LugCcnnecting Loại Rlad | |
| Y | Thanh nối hình nĩa chữ Y có chốt |
| RY-T | Loại thanh nĩa cuối thanh RY-T |
| RT-Y | Loại phuộc thanh cuối RT-Y Rad |
| 5 | RadType kết nối Lug đơn SSpherical |
| F | Loại thanh kết nối FUninersl |
| RT-CB | Loại ổ cắm thanh cuối thanh RT-CB |
| RY-CA | Loại ổ cắm đầu thanh RY-CA |
| RY-CBB | Loại ổ cắm đầu thanh RY-CBB |
Loại được trang bị van và công tắc
FA:
| Cài đặt Hình thức | |||
| Loại SD | Loại cơ bản | Loại LB | Loại giá đỡ chân |
| Loại CA | Loại Lug đơn | Loại TC | Loại trục trung tâm xi lanh phía trước |
| Loại CB | Loại vấu đôi | Loại TCC | Loại bệ trung tâm xi lanh phía trước |
| Loại CBB | Loại bệ đôi vấu | Loại TA | Loại trục trước |
| Loại HCA-CB | Loại Lug đơn đôi | loại TAC | Loại bệ đỡ phía trước |
| Loại FA | Loại mặt bích | Loại TB | Loại trục sau |
| Loại FB | Loại mặt bích phía sau | Loại TBC | Loại bệ đỡ phía sau |
1. Thông số kỹ thuật chính của xi lanh
| Loại xi lanh 10A-5V(Ⅱ)10A-5V(Ⅱ) | ||||||||
| Đường kính lỗ xi lanh (mm) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| Hành trình tối đa (mm) | 500 | 800 | 1000 | |||||
| Phạm vi áp suất vận hành (bar) | 2-8 | |||||||
| Áp suất bằng chứng (bar) | 12 | |||||||
| Phạm vi tốc độ hoạt động (mm/giây) | 50-500 | |||||||
| Phạm vi nhiệt độ hoạt động (°C) | -25~+80 (trong điều kiện không đóng băng) | |||||||
| Phương tiện làm việc | Khí nén sạch, khô, được bôi trơn | |||||||
| Bôi trơn | Không bắt buộc (Bôi trơn tùy chọn) | |||||||
| Cái đệm | Đệm có thể điều chỉnh ở cả hai bên | |||||||
| Hành trình đệm (mm) | 20 | 25 | 28 | |||||
Khi hành trình xi lanh vượt quá chiều dài tối đa trong bảng trên thì cũng có thể sản xuất được. Tuy nhiên, để vận hành tin cậy, kết cấu bên trong cần được thiết kế riêng biệt tùy theo tính chất của tải trọng. Trong trường hợp này, hằng số chiều dài hình trụ sẽ tăng tương ứng.
| Biểu tượng | MỘT | B | C | D | E | F | |
| Loại van | Điều khiển điện từ đơn | Kiểm soát điện từ đôi | |||||
| Van 2/2 | Van 3/3 | ||||||
| Loại đẩy khi được cấp năng lượng | Loại kéo khi có điện | Loại tự giữ | Loại trung tâm khép kín | Loại trung tâm xả | Loại trung tâm áp suất | ||
| Điện áp định mức | AC220V 50Hz | ||||||
| DC24V | |||||||
| Biến động điện áp cho phép | ±10% | ||||||
| Đường kính lỗ khoan của xi lanh được trang bị van (mm) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| Bắt đầu hiện tại | AC220V | 45mA | |||||
| DC24V | 350mA | ||||||
| Giữ hiện tại | AC220V | 34mA | |||||
| DC24V | 295mA | ||||||
| Tiêu thụ điện năng | AC220V | 7,5VA | |||||
| DC24V | 7W | ||||||
| Lớp cách nhiệt | B | ||||||
| Phương tiện làm việc | Khí nén sạch, khô, được bôi trơn | ||||||
| Bôi trơn | Không bắt buộc (Bôi trơn tùy chọn) | ||||||
| Phạm vi áp suất vận hành | 2--8(thanh) | ||||||
| Áp suất bằng chứng (bar) | 12 thanh | ||||||
| Biểu tượng | J | H | L | ||||
| Model (có cáp 1m) | FD-21R | (φ32--125)FD-19RV | (φ160--200)FD-43RV | ||||
| Dải điện áp hoạt động | 5--240V DC/AC | 5--240V DC/AC | |||||
| Phạm vi hiện tại hoạt động | 100mA (tối đa) | 1000mA (tối đa) | |||||
| Công suất liên lạc tối đa | 10W (tối đa) | 50W (tối đa) | |||||
| Dòng điện rò rỉ | 0 | 0 | |||||
| Giảm áp suất dư | Tối đa 2,5V @ 100mA DC | Tối đa 1.8V @ 1000mA DC | |||||
| Đèn báo | Đèn LED màu đỏ | Đèn LED màu vàng | |||||
| Thời gian hoạt động | 1msec | 1msec | |||||
| Thời gian phục hồi | 1msec | 1msec | |||||
| Chống sốc | 30G 30G | ||||||
| Phạm vi nhiệt độ hoạt động | -10--+70oC (trong điều kiện không đóng băng) | ||||||
| Phạm vi nhiệt độ lưu trữ | -20--+80oC (trong điều kiện không đóng băng) | ||||||
| Tải áp dụng | Bộ điều khiển logic lập trình (PLC), Rơle nhỏ, Van điện từ công suất thấp | ||||||
| Lớp bảo vệ | IP67 | ||||||
V. Kích thước phác thảo và lắp đặt:
Loại được trang bị van - Loại đẩy khi được cấp điện
Loại được trang bị van - Loại kéo khi được cấp điện
Loại có trang bị van - Loại tự giữ
Loại được trang bị van với van 3/3
Người liên hệ: Ina Chen
Tel: 0086-15168536055
Fax: 86-574-88915660
Vietnamese
