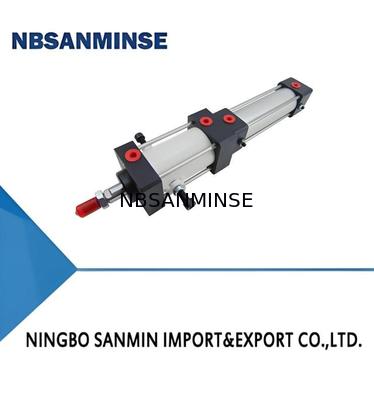

Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình

Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình

Hình ảnh lớn :  Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: NBSANMINSE
Chứng nhận: ISO9001
Số mô hình: QGSJ
Thanh toán:
Số lượng đặt hàng tối thiểu: 10 CÁI
Giá bán: Có thể đàm phán
chi tiết đóng gói: HỘP
Thời gian giao hàng: 5-30 ngày
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 10000pcs

Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình

Sự miêu tả
Đột quỵ tối đa: 800 (mm) Hướng phanh: hai chiều
Phạm vi áp suất: 3,5~10 (thanh) Nhiệt độ trung bình: -25 ~ +60 (°C)
Tốc độ vận hành: 50~300 (mm/s) Vật liệu: Nhôm
Làm nổi bật:

Xy lanh khí nén tối đa 800mm

,

Xy lanh khí nén dẫn hướng phanh hai chiều

,

Xy lanh khóa kiểu QGSJ

I. Đặc điểm

  1. Dòng này là một dẫn xuất của các xi lanh 10A-5 series, với nhiều bộ phận có thể đổi thay.
  2. Sử dụng thùng xi lanh hợp kim nhôm và nắp đầu, với ngoại hình hấp dẫn và trọng lượng nhẹ.
  3. Có thể đạt được khóa và dừng ở bất kỳ vị trí nào ở giữa nhịp, với độ lặp lại cao.
  4. Sử dụng một cơ chế khóa hợp lý; lực khóa độc lập với hướng chuyển động piston, đảm bảo khóa đáng tin cậy.
  5. Việc bôi trơn không dầu (lựa chọn bôi trơn bằng dầu) tránh ô nhiễm khí dầu, và bôi trơn sương mù dầu có thể bị bỏ qua.
II. Biểu tượng đồ họa
Loại tiêu chuẩn
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 0
Nhập bằng Switch
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 1
III. Mô hình
Loại tiêu chuẩn
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 2
Nhập bằng Switch
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 3


Mô hình xi lanh
Biểu mẫu lắp đặt Xem ghi chú ở phần "V"
Lỗ ống xăng Xem bảng sau
Động cơ xi lanh Xem bảng sau
J H
Mô hình chuyển đổi FD-21R FD-19RV
Số lượng chuyển đổi
Phụ kiện kết nối Xem ghi chú ở phần "V"

IV. Các thông số kỹ thuật chính


Mở xi lanh (mm) Φ40 Φ50 Φ63 Φ80 Φ100
Tốc độ đập tối đa (mm) 800 1000
Phương tiện làm việc Không khí nén khô, sạch
Phạm vi áp suất làm việc (bar) 3.5 ¢10
Nhiệt độ hoạt động trung bình (°C) -25 +60 (trong điều kiện không đông lạnh)
Phạm vi vận hành tốc độ (mm/s) 50 ¢ 300
Hướng phanh Hai hướng
Áp suất giải phóng khóa (bar) ≥ 3.5 ≥ 4 ≥ 4 ≥45 ≥ 4
Độ chính xác định vị lặp lại (mm) ≤±2 (ở tốc độ tối đa và tải trọng xử lý tối đa)
Trọng lượng xử lý tối đa (kg) 34 53 85 138 215
Động lực (N) (ở η=0).8, P=5bar) 502 769 1221 1970 3078
Lực kéo (N) (ở η=0).8, P=5bar) 422 620 1072 1778 2886


V. Khung và kích thước lắp đặt

Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 4

Sơ đồ phác thảo của xi lanh khóa dòng QGSJ (loại cơ bản)
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 5
Xy lanh khóa QGSJ khóa và dừng ở bất kỳ vị trí nào ở giữa hành trình 6

Q: Bạn có thể cung cấp các mẫu miễn phí không?

A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055

Hỏi: Mảng kinh doanh của ông là gì?

A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.

Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?

A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.

Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?

A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.

Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?

A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.

Hỏi: Có bảo hành không?

A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.

Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?

A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong

G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ

Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?

A: 1MPa=10bar≈145psi≈10kg

Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?

Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv

Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?

Điểm tập trung Các biện pháp đối phó môi trường nhiệt độ cao Các biện pháp đối phó với môi trường cực lạnh
Hạt Fluor cao su, PTFE Nitrile nhiệt độ thấp, cao su silicone, polyurethane
Lôi trơn Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp)
Xử lý nguồn cung cấp không khí Tăng cường làm mát, loại bỏ nước hiệu quả Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt
Các thành phần kim loại Khoản chấp thuận mở rộng dự trữ Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh
Các thành phần điều khiển Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh
Cài đặt Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt
