Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép | Thân van: | Thau |
|---|---|---|---|
| Kích thước cuộn dây: | HJKOM | Quyền lực: | Solenoid, khí nén, thủy lực, 2x6.5W (12VDC), 2x7W (110VAC) |
| Nhiệt độ hoạt động: | NBR cho -5 ~ 80 và Viton cho -5 ~ 150, -15 ~ 150 ° C cho Viton, EPDM, -29 ℃ ~ +200 ℃ | Sự liên quan: | Chủ đề nữ, Chủ đề (NPT, FLANGE END, BSP, BSPT) |
| Điện áp: | DC12V DC24V AC24V AC110V AC220V AC380V, AC, ± 10%, DC | Nhiệt độ làm việc: | 5-50Degree, 5 ~ 50 ° C. |
| Làm nổi bật: | Van màng 2/2 chiều,Van điện từ trợ lực,Van điện từ bằng đồng thau vật liệu thép |
||
| Có thể kết hợp với | Mô tả loại | |
 |
Loại 2518 Cắm cáp, mẫu A theo DIN EN 175301-803 |

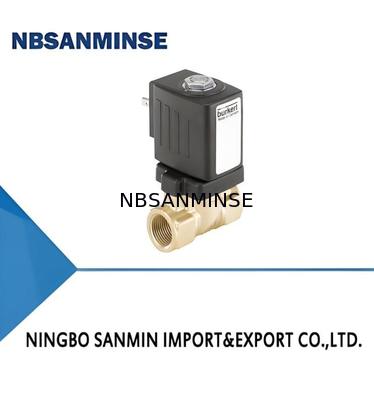

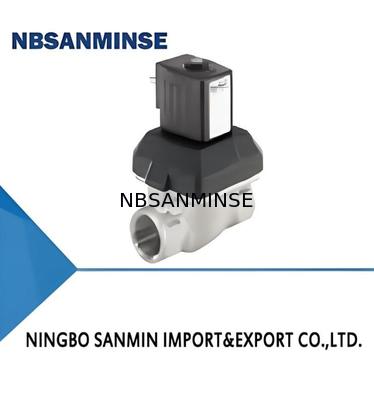

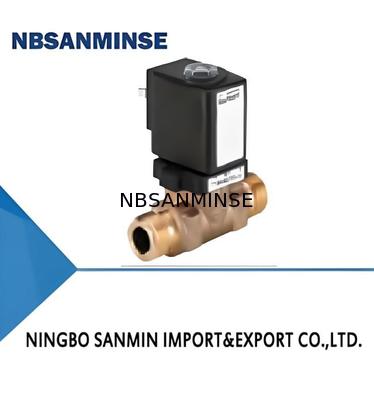

Van 6213 EV là một van mảng phụ trợ được hỗ trợ bởi servo của loạt S.EV.
Máy nối đệm phun hỗ trợ quá trình mở van.
Trong phiên bản tiêu chuẩn của nó, van phù hợp để sử dụng trong chất lỏng.
áp suất ferential là cần thiết để mở hoàn toàn.
mà mở van mà không có áp suất chênh lệch có sẵn cho khí và
các ứng dụng chân không.
Tùy thuộc vào ứng dụng.
Thép và kim loại súng ít hơn.
Để giảm tiêu thụ năng lượng trong hoạt động, cuộn dây với Kick và Drop
Bộ điện tử (công nghệ cuộn kép) có sẵn.
|
|
Loại 2513 Cắm cáp, mẫu A theo DIN EN 175301-803 |
|
|
Loại 1087 Máy đếm thời gian, mẫu A theo DIN EN 175301-803 |
|
| 1. Tổng quát kỹ thuật dữ liệu | |
| Sản phẩm tính chất | |
| Kích thước | Thông tin chi tiết có thể được tìm thấy trong chương "5.Độ số" ở trang 6. |
| Vật liệu | |
| Con hải cẩu | NBR,FKM,EPDM |
| Cơ thể | Đồng Acc.to DINEN50930-6 Thép không gỉ 1.4408 Kim loại súng (cơ extremal) DN 10..DN 20 |
| Vòng xoắn | Polyamide, epoxy (loại cách nhiệt H) |
| Phần bên trong van | Cơ thể đồng: đồng, thép không gỉ và PPS Cơ thể thép không gỉ:Thép không gỉ và PPS Cơ sở kim loại súng: Thép không gỉ và PPS ((lợi ngoàiDN 10...DN 20 |
| Mở | Tiêu chuẩn:DN 10..DN40 HP00:DN 13....DN20 |
| Chức năng mạch | Thông tin chi tiết có thể được tìm thấy trong chương "2. Chức năng mạch" ở trang 4. |
| Hiệu suất dữ liệu | |
| Chu kỳ làm việc | 100% khả năng liên tục;KD coil max.capacity 6 circuit switches/minute |
| Thay đổi timelAC/DC | |
| DN 10..DN 13 | Mở cửa:10.....100 ms Tiêu đề:100...200 ms Mở cửa:200...300 ms Tiêu đề:400...700 ms Mở: 30400 ms Kết thúc:800...1400 ms |
| DN 20 | |
| DN 25..DN 40 | |
| Máy điện dữ liệu | |
| Điện áp hoạt động | Tiêu chuẩn:024/DC,024/50,230/50,110/50,120/60 HP00:024/DC,24V ((50..60 Hz),230V ((50...60 Hz) |
| Tiêu thụ năng lượng | Tùy thuộc vào lỗ và kích thước cuộn Để biết thêm thông tin chi tiết, xem "6.Các thông số kỹ thuật hiệu suất" trên trang 11 |
| Năng lượng dung nạp | ± 10% |
| Trung bình dữ liệu | |
| Hoạt động trung bình | |
| NBR | Các chất lỏng trung tính, nước, dầu thủy lực, dầu không có phụ gia |
| FKM | Các dung dịch, dầu nóng với phụ gia |
| EPDM | Dầu và chất lỏng và khí không có chất béo |
| Trung bình nhiệt độ | |
| NBR | -10°C...+80°C |
| FKM | 0°C...+90C với cuộn polyamide 0 °C....+120 °C với cuộn epoxy |
| EPDM | -30°C...+90°C với cuộn polyamide |
| -30°C....+100°C với cuộn thủy đậu | |
| EPDM với phê duyệt nước dồn theo UBA |
Phạm vi ứng dụng nước lạnh và nước nóng lên đến + 60 °C |
| Độ nhớt | Max.21mm2/s |
| Quá trình/Cảng kết nối & thông tin liên lạc | |
| Kết nối Bectric | Kết nối thẻ acc.to DINEN175301-803 fom A (xem 8)4"Đặt hàng phụ kiện bản đồ" trên trang 29 |
| Việc phê duyệt và giấy chứng nhận | |
| Mức độ bảo vệ | IP65IP65 với cắm cáp loại 2518▶ 4XNEMA với phiên bản thép không gỉ và cáp Loại 2509▶ |
| Môi trường và cài đặt | |
| Cài đặt | Theo yêu cầu, tốt nhất là với động cơ hoạt động thẳng đứng |
| Nhiệt độ môi trường | Tối đa +55°C |
| . đo ở 6 bar và + 20 ° Cat các loại vải, mở trục vỏ-up0...90%, áp suất liều lượng giáo dục 10...10% | |
