Thông tin chi tiết sản phẩm:
|

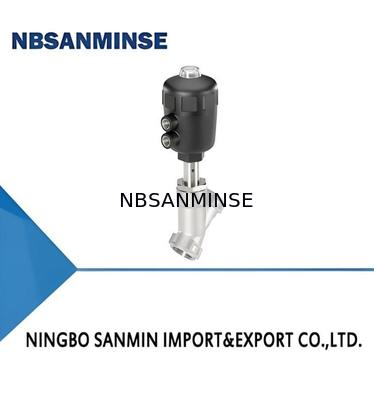

| Làm nổi bật: | Pneumatic angle seat valve stainless steel,2/2 way angle seat valve PA actuator,Stainless steel angle seat valve pneumatic |
||
|---|---|---|---|
|
Có thể kết hợp với
|
Mô tả loại
|
|
 |
Loại 8644 Hệ thống điều khiển truyền động quy trình từ xa AIRLINE |
Van góc đóng được điều khiển bằng khí nén bên ngoài được vận hành bằng một hoặc haipít-tông tác động. Bộ truyền động có sẵn trong hai loại vật liệu khác nhau, tùy thuộc vào nhiệt độ môi trường xung quanh. Lưu lượng cao đạt được với đường lưu thông gần như thẳng. Gioăng tự điều chỉnh đáng tin cậy cung cấp độ kín cao. Các van bền bỉ, không cần bảo trì này có thể được nâng cấp với một loạt các phụ kiện toàn diện để chỉ báo vị trí, giới hạn hành trình hoặc điều khiển thủ công.
|
|
Loại 8640 Giải pháp hệ thống khí nén tùy chỉnh cho các ngành công nghiệp chế biến |
|
|
Loại 8697 Điều khiển khí nén cho tự động hóa phân tán các van quy trình ELEMENT |
|
|
Loại 6012 Van pít-tông 3/2 chiều tác động trực tiếp |
|
|
Loại 6014 Van pít-tông 3/2 chiều tác động trực tiếp |
|
|
Loại 8840 Cụm van quy trình mô-đun - phân phối và thu gom |
|
1. Dữ liệu kỹ thuật chung
| chất Sản phẩm | |
| Kích thước | Thông tin chi tiết hơn có thể được tìm thấy trong chương “6. Kích thước” trên trang 7. |
| Vật liệu | Thông tin chi tiết hơn có thể được tìm thấy trong chương "5. Vật liệu" trên trang 6. |
| Thiết kế | Van góc đóng |
| Kích thước kết nối cổng | Đường kính danh định |
| Cài đặt an toàn khi mất điện | Thường đóng (chức năng điều khiển A), thường mở (chức năng điều khiển B) |
| Hướng dòng chảy | Dòng chảy để mở (dưới đế van), Dòng chảy để đóng (trên đế van) |
| DN10...DN80, NPS%...NPS 3 Dữ liệu | |
| dữ liệu | ...25 bar(g), Chân không lên đến -0,9 bar(g) (tùy chọn, xem "7.1. Dữ liệu chất lỏng" trên trang 11 |
| Áp suất danh định | PN25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Áp suất điều khiển | 2...10 bar(g), xem "7.1. Dữ liệu chất lỏng" trên trang 11 |
| Giá trị K | 3,8...140 m³/h |
| 7 bar(g) Dữ liệu | |
| chất | Chất lỏng Hơi nước, nước, khí trung tính, rượu, dầu, nhiên liệu, chất lỏng thủy lực, dung dịch muối, dung dịch kiềm |
| dung dịch, dung môi hữu cơ, cho khí nhiên liệu loại I, II và III theo Quy định về thiết bị gas (EU) 2016/426 và oxy | Nhiệt độ chất lỏng |
| -40...230°C, xem "7.2. Giới hạn vận hành" trên trang 15 | Độ nhớt Tối đa 600 |
| mm²/s | Chất lỏng điều khiển |
| Không khí, khí trung tính lỏng kết nối | |
| truyền thôngCổng Kết nối |
Kết nối ren G (DIN ISO 228-1) NPT (ASME B1.20.1) |
| Rc (ISO7-1) | 118502) DIN EN ISO1127/ISO 4200/DN11866 118502) DIN 118502/DIN 118502) 118502) |
| SMS 3008 | 118502) 118502) DIN 32676A (ống DIN 118502) |
| ASME BPE Cổng khí | |
| điều khiển | Kích thước bộ truyền động 40 (C) |
| Ren G% | Kích thước bộ truyền động 50 (D)...125 (H) |
| Chỉ thị Máy móc Kết nối cổng và | |
| chứng nhận | Tuân thủ Tiếp xúc thực phẩm 1935/2004 (EG), FDA Nước uống Chỉ thị Thiết bị Áp lực Quy định về Thiết bị Gas |
| Chỉ thị Máy móc | Phê duyệt |
| Chống cháy nổ ATEX/IECex | Chứng chỉ vật liệu |
| kết nối Kết nối cổng Kết nối ren, hàn hoặc kẹp | |
| Môi trường | Nhiệt độ môi trường xung quanh |
| -10...140°C xem "2. Phiên bản sản phẩm" trên trang 4 | Mức độ bảo vệ |
| IP67 | Vị trí lắp đặt |
| chất Sản phẩm | |
| thuộc tính | Đường kính danh định |
| DN10...DN80, NPS%...NPS 3 Dữ liệu | |
| dữ liệu | Áp suất vận hành0...25 bar(g), chân không lên đến -0,9 bar(g) (tùy chọn, xem "7.1. Dữ liệu chất lỏng" trên |
| trang 11điều khiển điều khiểngia công vật liệu. áp suất Kích thước bộ truyền động 40 (C), 50 (D), |
63 (E), 80 (F), 100 (G) |
| 10 bar(g) | Kích thước bộ truyền động 125 (H) |
| 7 bar(g) Dữ liệu | |
| chất lỏng | Nhiệt độ |
| chất lỏng | |
| -10...185°C | Sản phẩm |
| kết nối Kết nối cổng Kết nối ren, hàn hoặc kẹp | |
| Môi trường | và |
lắp đặt
Nhiệt độ môi trường xung quanh -10...60°C xem "7.2. Giới hạn vận hành" trên trang 15 Q: Bạn có thể cung cấp mẫu miễn phí không? A: Vâng, nhưng tùy thuộc vào sản phẩm,
Vui lòng liên hệ với chúng tôi
ina@pneuhydr.comhoặc whatsapp 0086 15168536055Q: Phạm vi kinh doanh của bạn là gì?A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ, van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực,khớp nối khí và dầu
, đồng hồ đo áp suất v.v.
Q:Bạn có thể sản xuất những loại sản phẩm nào? A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ,đồng, nhômgia công vật liệu. như áp suất caoVan / van điện từ / van điện tử van /van nước/van khí nén/xi lanh khí/van thủy lực/bình tích áp thủy lực
sản phẩm, v.v.
Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?
nóng, rung động mạnh, v.v. Q:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Q: Đầu nối có phải là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì? A:
Ren G là ren hình trụ và không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, và ren trong và ren ngoài càng siết chặt càng kín. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không làm kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu được sử dụng ở Bắc Mỹ.
Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề về lõi van và lò xo, môi trường
nóng, rung động mạnh, v.v. Q:
| Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh? | Điểm tập trung | Các biện pháp đối phó với môi trường nhiệt độ cao |
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicon, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, lắp thêm tấm cách nhiệt |
