Thông tin chi tiết sản phẩm:
|

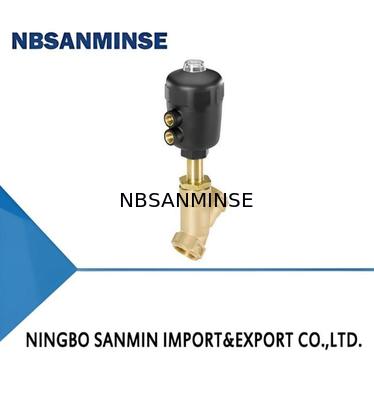

| Làm nổi bật: | Pneumatic angle seat valve gunmetal body,2/2 way angle seat valve PA actuator,Pneumatically operated angle seat valve |
||
|---|---|---|---|
|
Có thể kết hợp với
|
Mô tả loại
|
|
 |
Loại 8644 Hệ thống điều khiển truyền động quy trình từ xa AIRLINE |
Van góc đóng được điều khiển bằng bộ truyền động piston đơn hoặc kép.Bộ truyền động có sẵn trong hai vật liệu khác nhau tùy thuộc vào nhiệt độ môi trường xung quanh. Lưu lượng cao đạt được với
đường lưu thông gần như thẳng. Gioăng tự điều chỉnh đáng tin cậy cung cấp độ kín cao. Các van bền bỉ, không cần bảo trì này có thể được nâng cấp với một loạt các phụ kiện toàn diện để chỉ báo vị trí, giới hạn hành trình hoặc điều khiển thủ công.
|
|
Loại 8640 Giải pháp hệ thống khí nén tùy chỉnh cho các ngành công nghiệp chế biến |
|
|
Loại 8697 Điều khiển khí nén cho tự động hóa phân tán các van quy trình ELEMENT |
|
|
Loại 6012 Van pít-tông 3/2 chiều tác động trực tiếp |
|
|
Loại 6014 Van pít-tông 3/2 chiều tác động trực tiếp |
|
|
Loại 8840 Cụm van quy trình mô-đun - phân phối và thu gom |
|
1. Dữ liệu kỹ thuật chung
| kết nối Đường kính | |
| Kích thước | Thông tin chi tiết hơn có thể được tìm thấy trong chương “6. Kích thước” trên trang 7. |
| Vật liệu | Thông tin chi tiết hơn có thể được tìm thấy trong chương "5. Vật liệu" trên trang 6. |
| Thiết kế | Van góc đóng |
| Kích thước kết nối cổng | DN10...DN80, NPS%...NPS 3 |
| Cài đặt an toàn khi mất điện | Đóng bình thường (chức năng điều khiển A), mở bình thường (chức năng điều khiển B) |
| Hướng dòng chảy | Dòng chảy để mở (dưới đế), Dòng chảy để đóng (trên đế) |
| dữ liệu Sản phẩm | |
| 0...16 bar(g), chân không lên đến -0.9 bar (g) (tùy chọn), xem "7.1. Dữ liệu chất lỏng" trên | ...25 bar(g), Chân không lên đến -0.9 bar(g) (tùy chọn, xem "7.1. Dữ liệu chất lỏng" trên trang 11 |
| Áp suất danh định | PN25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Áp suất điều khiển | 2...10 bar(g), xem "7.1. Dữ liệu chất lỏng" trên trang 11 |
| Giá trị K | 3.8...140 m³/h |
| -40...180°C Sản phẩm | |
| Chất | Hơi nước, nước, khí trung tính, rượu, dầu, nhiên liệu, chất lỏng thủy lực, dung dịch muối, dung dịch kiềm, dung môi hữu cơ, cho khí nhiên liệu loại I, II và III theo Quy định về thiết bị khí (EU)2016/426 và oxy Nhiệt độ chất |
| -40...230°C, xem "7.2. Giới hạn hoạt động" trên trang 15 | Độ nhớt |
| Tối đa 600 | mm²/s Chất điều khiển |
| Không khí, khí trung tính | Quy trình/Cổng |
| kết nối và Cổng | |
| Môi trườngKết nốiKết nối ren lắp đặt |
NPT (ASME B1.20.1) Rc (ISO7-1) Kết nối hàn |
| ASME BPE118502/DIN ISO1127/ISO 4200/DN11866 B ASME BPE118502/DIN 11866 A ASME BPE ASME BPEKết nối kẹp |
|
| ASME BPE ASME BPE118502) ASME BPECổng |
|
| khí điều khiển Kích thước bộ truyền động 40(C) | |
| Ren G% | Kích thước bộ truyền động 50(D)...125(H) |
| Ren G4 | Phê duyệt |
| Chống cháy nổ ATEX/IECex xung quanh Tuân thủ | |
| Tiếp xúc thực phẩm 1935/2004(EG), FDA | Nước uống Chỉ thị Thiết bị Áp lực Quy định về Thiết bị Khí Chỉ thị Máy móc Phê duyệt |
| Chống cháy nổ ATEX/IECex | Chứng chỉ vật liệu |
| 2.2, 3.1 | Môi trường |
| Môi trường xung quanh nhiệt độ | |
| -10...140°C xem "2. Phiên bản sản phẩm" trên trang 4 | Mức độ bảo vệ |
| IP67 | Vị trí lắp đặt |
| Theo yêu cầu, ưu tiên lắp bộ truyền động thẳng đứng | 2.1. Thân van đồng với bộ truyền động PA |
| kết nối Đường kính | |
| danh định DN10...DN65, NPS%...NPS2 | Hiệu suất |
| dữ liệu Sản phẩm | |
| 0...16 bar(g), chân không lên đến -0.9 bar (g) (tùy chọn), xem "7.1. Dữ liệu chất lỏng" trên | trang 11Áp suất điều khiển tối đa |
| Kích thước bộ truyền động 40(C), 50[D], 63E), 80F), 100(G) / | |
| Kích thước bộ truyền động 125H) 7 bar(g) |
Dữ liệu |
| chất | Nhiệt độ chất |
| -40...180°C Sản phẩm | |
| kết nối | Cổng |
| kết nối và | |
| Môi trường và | lắp đặt |
| Môi trường xung quanh nhiệt độ | |
| -10...60°C xem "7.2. Giới hạn hoạt động" trên trang 15 Q: Bạn có thể cung cấp mẫu miễn phí không? |
A: Vâng, |
nhưng tùy thuộc vào sản phẩm,
Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055 Q: Phạm vi kinh doanh của bạn là gì? A: Phạm vi kinh doanh của chúng tôi là
dịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bán
xi lanh khí nén, bộ xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực,khớp nối khí và dầu , đồng hồ đo áp suất v.v.Q:Bạn có thể sản xuất những loại sản phẩm nào?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ,,đồng, nhôm
gia công vật liệu.như áp suất cao Van / van điện từ / van điện tử van /van nước/van khí nén/ xi lanh khí nén/van thủy lực/bình tích áp thủy lựcsản phẩm và vân vân.Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể làm. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.Q: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?A: Có, chúng tôi có thể cung cấp như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Q: Đầu nối có phải là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
Biện pháp đối phó với môi trường cực lạnh Ren G là ren hình trụ và không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, và ren trong và ren ngoài càng siết chặt càng kín. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu được sử dụng ở Bắc Mỹ.
Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg Q: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.
Q:
Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?Điểm tập trung Biện pháp đối phó với môi trường nhiệt độ cao
Biện pháp đối phó với môi trường cực lạnh Gioăng
| Cao su Floro, PTFE | Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn |
| Mỡ tổng hợp chịu nhiệt độ cao (bay hơi thấp) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí |
| Tăng cường làm mát, loại bỏ nước hiệu quả | Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại |
| Dự trữ khoảng hở giãn nở | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển |
| Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt |
| Để xa nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | |
