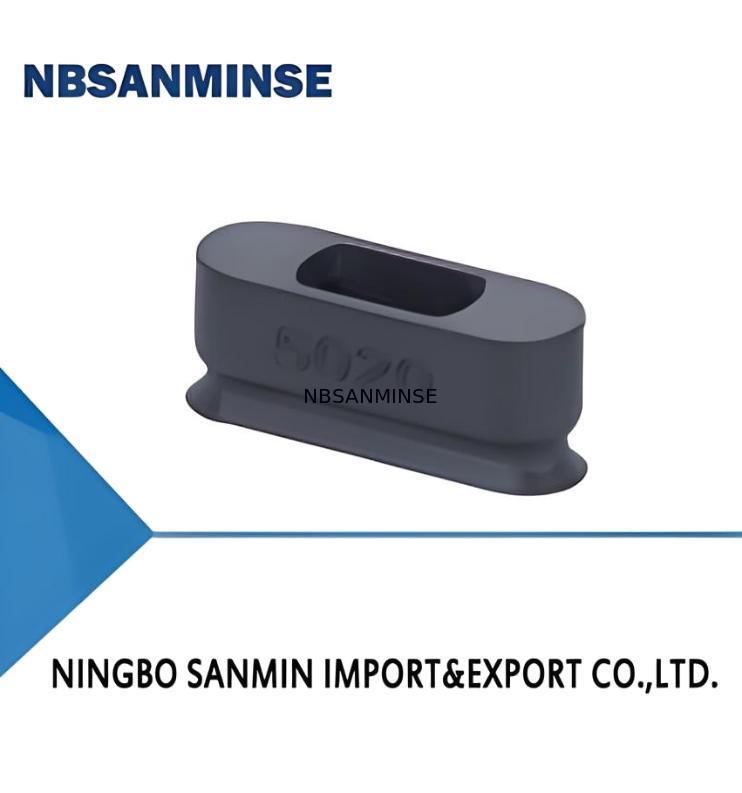

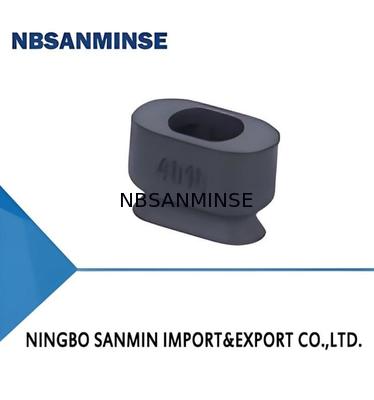

Đế hút chân không hình bầu dục cho dòng SAO

Số lượng đặt hàng tối thiểu :	100pcs	chi tiết đóng gói :	túi nhựa
Thời gian giao hàng :	5-30 ngày	Khả năng cung cấp :	10000pcs

Nguồn gốc:	Trung Quốc	Hàng hiệu:	NBSANMINSE
Số mô hình:	SAO3.5 × 7

Thông tin chi tiết
Lực kéo ra n:	0,9	Khối lượng bên trong cm³:	<0,1
Tối thiểu. Bán kính đường cong của phôi mm:	6	Vòi được đề xuất Dia. mm:	4
Vật liệu & Độ cứng 55:	N- nbr

Mô tả sản phẩm

Tính năng

◇ Cấu trúc hình Oval và Phẳng

◇ Có sẵn vật liệu dẫn điện

◇ Có nhiều kích cỡ khác nhau

Ưu điểm

◇ Kích thước nhỏ, lực hút lớn, thích hợp để xử lý các chi tiết dài

và hẹp

◇ Xả tĩnh điện nhẹ nhàng để bảo vệ phôi khỏi

hư hỏng

◇ Thích hợp cho phôi có nhiều kích thước và hình dạng khác nhau

Ứng dụng

◇ Xử lý các chi tiết dài và hẹp có bề mặt nhẵn

◇ Xử lý các linh kiện điện tử

◇ Vật liệu dẫn điện thích hợp cho ngành công nghiệp 3C

◇ Bao gồm cốc hút thay thế (3) và bộ bù mức

◇ Cấu trúc tách rời để dễ dàng thay thế các bộ phận hao mòn

Kích thước (mm)

Thông số kỹ thuật

Model	Lực kéo N Bên trong	thể tích cm³ Min.Đường cong	bán kính của phôi mm MPQ	g Khuyến nghị	ống đường kính mm MPQ	cái SAO3.5×7
0.9	4	14	0.5	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
1.6	<0.1	14	0.4	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
2	<0.1	14	0.4	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
2.4	<0.1	14	0.5	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
3.2	<0.1	14	1.3	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
4.2	<0.1	14	0.7	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
5	<0.1	14	1.2	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
6.5	<0.1	14	0.9	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
5.2	<0.1	14	1.3	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
6.5	<0.1	14	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
7.8	<0.1	14	1.2	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.
10.2	0.1	18	1.3	4	10	◇ Lưu ý: Thử nghiệm mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn.

Dữ liệu có thể khác nhau tùy theo bề mặt phôi khác nhau. Khuyến nghị chiều dài ống chân không càng ngắn càng tốt, tối đa 2m.

Kích thước (mm)

Cấu trúc

◇ Bao gồm cốc hút thay thế (3) và bộ bù mức

◇ Khớp cắm cho cốc hút

◇ Cổng chân không dọc (1), ren đực để lắp

◇ Cổng chân không bên, ren đực và ren cái để lắp

Cách đặt hàng

Kích thước (mm)

Lựa chọn

Kết nối

ren SAO3.5×7□-LA4-M5M ren SAO3.5×7□-LA4-M5M		ren SAO3.5×7□-LA4-M5M
SAO3.5×7□-LA6-M5M	SAO3.5×7□-LA4-M5F	SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F	SAO4×10□-LA4-M5M
SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F	SAO4×10□-LA6-M5F	SAO4×10□-M5F	SAO5×10□-LA4-M5M
SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F	SAO5×10□-LA6-M5F	SAO5×10□-M5F	SAO6×10□-LA4-M5M
SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F	SAO6×10□-LA6-M5F	SAO6×10□-M5F	SAO4×20□-LA4-M5M
SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F	SAO4×20□-LA6-M5F	SAO4×20□-M5F	SAO5×20□-LA4-M5M
SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F	SAO5×20□-LA6-M5F	SAO5×20□-M5F	SAO6×20□-LA4-M5M
SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F	SAO6×20□-LA6-M5F	SAO6×20□-M5F	SAO8×20□-LA4-M5M
SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F	SAO8×20□-LA6-M5F	SAO8×20□-M5F	SAO4×30□-LA4-M5M
SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F	SAO4×30□-LA6-M5F	SAO4×30□-M5F	SAO5×30□-LA4-M5M
SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F	SAO5×30□-LA6-M5F	SAO5×30□-M5F	SAO6×30□-LA4-M5M
SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F	SAO6×30□-LA6-M5F	SAO6×30□-M5F	SAO8×30□-LA4-M5M
SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F	SAO8×30□-LA6-M5F	SAO8×30□-M5F	Kích thước (mm)

◇ Bao gồm cốc hút thay thế (3) và bộ bù mức

◇ Khớp cắm cho cốc hút

◇ Cổng chân không dọc (1), ren đực để lắp

◇ Cổng chân không bên (2), ren đực để lắp

Cách đặt hàng

Kích thước (mm)
