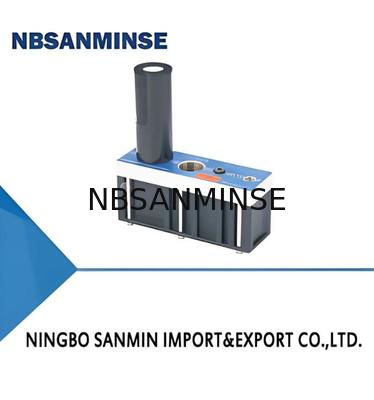

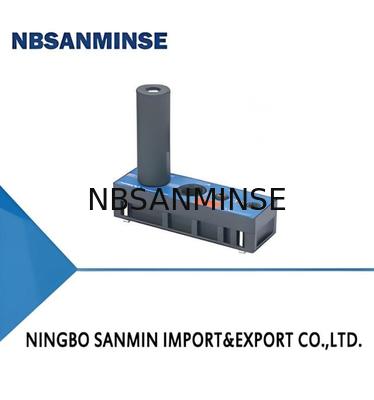

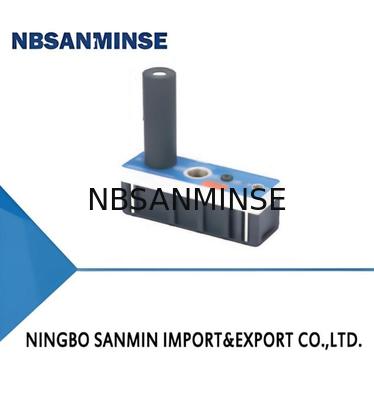

Thông tin chi tiết sản phẩm:
|
| Áp lực: | 6,0 thanh | Tối đa. mức độ chân không: | 81 kPa |
|---|---|---|---|
| Tối đa. dòng chân không: | 360 NL/phút | Tiêu thụ không khí: | 105 NL/phút |
| Mức ồn dB(A): | 81 | Bảo hành: | 1 năm |
| Làm nổi bật: | Máy điện điện tạo chân không đa giai đoạn,Lỗ van điện lực khí nén,Máy phát điện chân không dòng AM |
||
| AM 25L - AD - N-A. -ES | |||||||||||
| ① ② ③ ④ ⑤ ⑥ | |||||||||||
| 1Series | Thông số kỹ thuật | 3Bảng kết nối | 45hình ảnh | 5Ventil không quay trở lại | Thiết bị điều khiển | ||||||
| AM-Universaltype (-92kPa) |
25L 50L 75L 100L 125L 150L |
D B |
N-NBR
|
Không mặc định, không có van không trả lại A - Không trả lại |
Không mặc định, không Đánh giá thiết bị |
||||||
| AL-Large wacuum flowtype (-81kPa) |
25 50 75 | AD | F-Fuoine chàbơ | B-Hệ thống tiết kiệm năng lượng | |||||||
| 100 125 150 | E | Chỉ cho AM-25L/50L | |||||||||
| AH-High vacuum level type (-100.8kPa) |
40 120 |
(Xem bảng 1) | AL-25/50 | ||||||||
| AH-40 | |||||||||||
| Bảng tấm kết nối1 | |||||||||||
| Kết nối đĩa |
Không khí cung cấp cảng ((( | ") Không khí cảng ((( | () Khả năng xả cảng ((( | Kết nối đĩa vật liệu |
Ứng dụng chân không gen chuột chũi | ||||||
| D | NPSF1/8 | G3/4 | G3/4 | PPS | AM25-100,AL25-100,AH40-120 | ||||||
| B | NPSF1/8 | NPT3/4 | NPT3/4 | PPS | |||||||
| AD | G1/4 | G3/4 | G3/4 | Hợp kim nhôm | |||||||
| E | NPT1/4 | NPT3/4 | NPT3/4 | Hợp kim nhôm | |||||||
| D | G1/4 | G1" | G1" | PPS | AM125-150,AL125-150 | ||||||
| B | NPT1/4 | NPT1 | NPT1 | PPS | |||||||
| AD | G1/4 | G1" | G1" | Hợp kim nhôm | |||||||
| E | NPT1/4 | NPT1 | NPT1 | Hợp kim nhôm | |||||||
| Lựa chọn - AM series | |||||||||||
| Mô hình/ Thông số kỹ thuật |
25L | 50L | 75L | 100L | 125L | 150L | |||||
| AM□-D-N | AM25L-D-N | AM50L-D-N | AM75L-D-N | AM100L-D-N | AM125L-D-N | AM150L-D-N | |||||
| AM□-D-N-A | AM25L-DNA | AM50L-D-N-A | AM75L-D-N-A | AM100L-D-N-A | AM125L-D-N-A | AM150L-D-N-A | |||||
| AM□-D-N-A-ES | AM25L-D-N-A-ES | AM50L-D-N-A-ES | - | - | -- | - | |||||
| AM□-B-N | AM25L-B-N | AM50L-B-N | AM75L-B-N | AM100L-B-N | AM125L-B-N | AM150L-B-N | |||||
| AM□-B-N-A | AM25L-B-N-A | AM50L-B-N-A | AM75L-B-N-A | AM100L-B-N-A | AM125L-B-N-A | AM150L-B-N-A | |||||
| AM□-AD-N | AM25L-AD-N | AM50L-AD-N | AM75L-AD-N | AM100L-AD-N | AM125L-AD-N | AM150L-AD-N | |||||
| AM□-AD-N-A | AM25L-AD-N-A | AM50L-AD-N-A | AM75L-AD-N-A | AM100L-AD-N-A | AM125L-AD-N-A | AM150L-AD-N-A | |||||
| AM□-AD-N-A-E5 | AM25L-AD-N-A-ES | AM50L-AD-N-A-ES | - | - | - | - | |||||
| AM□-E-N | AM25L-E-N | AM50L-E-N | AM75L-E-N | AM100L-E-N | AM125L-E-N | AM150L-E-N | |||||
| AM□-E-N-A | AM25L-E-N-A | AM50L-E-N-A | AM75L-E-N-A | AM100L-EN-A | AM125L-E-N-A | AM150L-E-N-A | |||||
| Chuỗi Selection-AL | |||||||||||||
| Mô hình/ Thông số kỹ thuật |
25 | 50 | 75 | 100 | 125 | 150 | |||||||
| AL□-D-N | AL25-D-N | AL50-D-N | AL75-D-N | AL100-D-N | AL125-D-N | AL150-D-N | |||||||
| AL□-D-N-A | AL25-DNA | AL50-D-N-A | AL75-D-N-A | AL100-D-N-A | AL125-D-N-A | AL150-D-N-A | |||||||
| AL□-D-N-A-ES | AL25-D-N-A-ES | AL50-D-N-A-ES | - | - | - | - | |||||||
| AL□-B-N | AL25-B-N | AL50-B-N | AL75-B-N | AL100-B-N | AL125-B-N | AL150-B-N | |||||||
| AL□-B-N-A | AL25-B-N-A | AL50-B-N-A | AL75-B-N-A | AL100-B-N-A | AL125-B-N-A | AL150-B-N-A | |||||||
| AL□-AD-N | AL25-AD-N | AL50-AD-N | AL75-AD-N | AL100-AD-N | AL125-AD-N | AL150-AD-N | |||||||
| AL□-AD-N-A | AL25-AD-N-A | AL50-AD-N-A | AL75-AD-N-A | AL100-AD-N-A | AL125-AD-N-A | AL150-AD-N-A | |||||||
| AL□-AD-N-A-ES | AL25-AD-N-A-ES | AL50-AD-N-A-ES | - | - | - | - | |||||||
| AL□-E-N | AL25-E-N | AL50-E-N | AL75-E-N | AL100-E-N | AL125-E-N | AL150-E-N | |||||||
| AL□-E-N-A | AL25-E-N-A | AL50-E-N-A | AL75-E-N-A | AL100-EN-A | AL125-E-N-A | AL150-E-N-A | |||||||
| Chọn -AH series | |||||||||||||
| Mô hình/ Thông số kỹ thuật |
40 | 120 | |||||||||||
| AHO-D-N | AH40-D-N | AH120-D-N | |||||||||||
| AHO-D-N-A | AH40-D-N-A | AH120-D-N-A | |||||||||||
| AH□-D-N-A-ES | AH40-D-N-A-ES | - | |||||||||||
| AH□-B-N | AH40-B-N | AH120-B-N | |||||||||||
| AH□-B-N-A | AH40-B-N-A | AH120-B-N-A | |||||||||||
| AH□-AD-N | AH40-AD-N | AH120-AD-N | |||||||||||
| AH□-AD-N-A | AH40-AD-N-A | AH120-AD-N-A | |||||||||||
| AH□-AD-N-A-ES | AH40-AD-N-A-ES | - | |||||||||||
| AH□-E-N | AH40-E-N | AH120-E-N | |||||||||||
| AHO-E-N-A | AH40-E-N-A | AH120-E-N-A | |||||||||||
| Các thông số kỹ thuật | |||||||||||||
| Mô hình | Đánh giá không khí cung cấp áp suất bar |
Max. mức chân không -KRa |
Tối đa chân không dòng chảy NL/min |
Không khí tiêu thụ NL/min |
ồn cấp độ dB ((A) |
Làm việc nhiệt độ °C |
Trọng lượng g |
Đề xuất (Hô bên ngoài Đi đi. Cung cấp không khí cảng |
sửa chữa ống ống ngày.mm (Bằng dây) ống ống nội tâm.) Không khí cảng |
||||
| AL25 | 6.0 | 81 | 360 | 105 | 81 | -10~80 | 675 | φ8 | φ19 | ||||
| AL50 | 6.0 | 81 | 640 | 215 | 81 | -10~80 | 675 | φ10 | φ19 | ||||
| AL75 | 6.0 | 81 | 850 | 320 | 81 | -10~80 | 837 | φ10 | φ25 | ||||
| AL100 | 6.0 | 81 | 990 | 390 | 82 | -10~80 | 837 | φ10 | φ25 | ||||
| AL125 | 6.0 | 81 | 1,170 | 480 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||
| AL150 | 6.0 | 81 | 1,230 | 620 | 81 | -10~80 | 1,075 | φ12 | φ32 | ||||
| AH40 | 6.0 | 99.8 | 150 | 155 | 81 | -10~80 | 675 | φ10 | φ19 | ||||
| AH120 | 6.0 | 100.8 | 530 | 440 | 81 | -10~80 | 837 | φ12 | φ19 | ||||
| Các thông số kỹ thuật | |||||||||||||||||
| Mô hình | Ratedair áp suất cung cấp bar |
Max. chân không cấp độ -kPa |
Max. chân không dòng chảy NL/min |
Không khí tiêu thụ NL/min |
ồn cấp độ dB ((A) |
Làm việc nhiệt độ °C |
Trọng lượng g |
Đề xuất (Hoa Hôm sau. Sân bay cung cấp hàng không |
Đúng rồi. (Mredhoseinner) ngày.) Vacuumport |
||||||||
| AM25L | 3.4 | 92 | 360 | 116 | 80 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM50L | 3.4 | 92 | 600 | 230 | 81 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM75L | 3.4 | 92 | 760 | 365 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM100L | 3.4 | 92 | 850 | 445 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM125L | 3.4 | 92 | 1,150 | 545 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM150L | 3.4 | 92 | 1,200 | 655 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM25L | 6.0 | 89 | 420 | 185 | 80 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM50L | 6.0 | 89 | 700 | 370 | 81 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM75L | 6.0 | 89 | 950 | 610 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM100L | 6.0 | 89 | 1,010 | 720 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM125L | 6.0 | 89 | 1,400 | 780 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM150L | 6.0 | 89 | 1,500 | 810 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa) | |||||||||||||||||
| Mô hình | Không khí cung cấp áp suất bar |
Không khí tiêu thụ NL/min |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | Max. chân không cấp độ -kPa |
||||
| AM25L | 3.4 | 116 | 360 | 180 | 115 | 80 | 43 | 30 | 22.5 | 15.5 | 7.5 | 21.2 | 92 | ||||
| AM50L | 3.4 | 230 | 600 | 320 | 250 | 135 | 75 | 60 | 46 | 30 | 13 | 1.5 | 92 | ||||
| AM75L | 3.4 | 365 | 760 | 445 | 340 | 175 | 110 | 85 | 70 | 43 | 20 | 1.8 | 92 | ||||
| AM100L | 3.4 | 445 | 850 | 550 | 430 | 280 | 145 | 115 | 85 | 60 | 28 | 2.2 | 92 | ||||
| AM125L | 3.4 | 545 | 1,150 | 760 | 530 | 350 | 180 | 148 | 115 | 78 | 34.5 | 3.5 | 92 | ||||
| AM150L | 3.4 | 655 | 1,200 | 830 | 550 | 360 | 215 | 170 | 130 | 90 | 36 | 5 | 92 | ||||
| AM25L | 6.0 | 185 | 420 | 240 | 125 | 100 | 82 | 65 | 38 | 12.5 | 3.5 | - | 89 | ||||
| AM50L | 6.0 | 370 | 700 | 510 | 290 | 195 | 160 | 115 | 70 | 22 | 8 | - | 89 | ||||
| AM75L | 6.0 | 610 | 950 | 710 | 380 | 285 | 230 | 170 | 100 | 32 | 11 | - | 89 | ||||
| AM100L | 6.0 | 720 | 1,010 | 800 | 460 | 385 | 310 | 215 | 125 | 42 | 15.5 | - | 89 | ||||
| AM125L | 6.0 | 780 | 1,400 | 1,120 | 560 | 490 | 355 | 260 | 150 | 50 | 25 | - | 89 | ||||
| AM150L | 6.0 | 810 | 1,500 | 1,110 | 630 | 560 | 385 | 315 | 210 | 65 | 26 | - | 89 | ||||
| Ethời gian hút bụi (s/L) để đạt đến các mức chân không khác nhau (kPa) | |||||||||||||||||
| Mô hình | Cung cấp không khí áp suất bar |
Không khí tiêu thụ NL/min |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | Max. chân không cấp độ -kPa |
|||||
| AM25L | 3.4 | 116 | 0.022 | 0.060 | 0.110 | 0.210 | 0.400 | 0.650 | 0.950 | 1.600 | 4.000 | 92 | |||||
| AM50L | 3.4 | 230 | 0.014 | 0.031 | 0.060 | 0.100 | 0.200 | 0.340 | 0.500 | 0.800 | 2.500 | 92 | |||||
| AM75L | 3.4 | 365 | 0.012 | 0.029 | 0.058 | 0.095 | 0.180 | 0.310 | 0.460 | 0.890 | 1.500 | 92 | |||||
| AM100L | 3.4 | 445 | 0.010 | 0.025 | 0.043 | 0.075 | 0.110 | 0.190 | 0.270 | 0.450 | 1.200 | 92 | |||||
| AM125L | 3.4 | 545 | 0.006 | 0.015 | 0.029 | 0.052 | 0.085 | 0.145 | 0.202 | 0.330 | 1.00 | 92 | |||||
| AM150L | 3.4 | 655 | 0.005 | 0.013 | 0.027 | 0.045 | 0.070 | 0.105 | 0.230 | 0.460 | 0.900 | 92 | |||||
| AM25L | 6.0 | 185 | 0.018 | 0.050 | 0.080 | 0.018 | 0.250 | 0.400 | 0.620 | 1.550 | - | 89 | |||||
| AM50L | 6.0 | 370 | 0.010 | 0.022 | 0.048 | 0.080 | 0.110 | 0.200 | 0.350 | 0.780 | - | 89 | |||||
| AM75L | 6.0 | 610 | 0.009 | 0.019 | 0.045 | 0.075 | 0.130 | 0.180 | 0.310 | 0.700 | - | 89 | |||||
| AM100L | 6.0 | 720 | 0.007 | 0.018 | 0.038 | 0.055 | 0.080 | 0.120 | 0.190 | 0.470 | - | 89 | |||||
| AM125L | 6.0 | 780 | 0.005 | 0.013 | 0.026 | 0.045 | 0.062 | 0.115 | 0.194 | 0.560 | - | 89 | |||||
| AM150L | 6.0 | 810 | 0.003 | 0.009 | 0.014 | 0.03 | 0.060 | 0.095 | 0.200 | 0.800 | - | 89 | |||||
| Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa) | |||||||||||||||||
| Mô hình | Cung cấp không khí áp suất bar |
Không khí tiêu thụ NL/min |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Max. mức chân không -kPa |
||||||
| AL25 | 6.0 | 105 | 360 | 196 | 135 | 85 | 45 | 36 | 27 | 17 | 81 | ||||||
| AL50 | 6.0 | 215 | 640 | 320 | 205 | 145 | 95 | 65 | 45 | 25 | 81 | ||||||
| AL75 | 6.0 | 320 | 850 | 430 | 320 | 190 | 130 | 105 | 65 | 40 | 81 | ||||||
| AL100 | 6.0 | 390 | 990 | 580 | 460 | 300 | 185 | 130 | 95 | 52 | 81 | ||||||
| AL125 | 6.0 | 480 | 1,170 | 720 | 541 | 350 | 200 | 150 | 125 | 65 | 81 | ||||||
| AL150 | 6.0 | 620 | 1,230 | 760 | 560 | 410 | 210 | 160 | 148 | 85 | 81 | ||||||
| Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa) | ||||||||||||||||||||
| Mô hình | Không khí cung cấp áp suất bar |
Không khí tiêu thụ NL/min |
10 | 20 | 30 | 40 | 50 | 60 | 70 | Max. chân không cấp độ -kPa |
||||||||||
| AL25 | 6.0 | 105 | 0.030 | 0.060 | 0.100 | 0.200 | 0.390 | 0.580 | 0.870 | 81 | ||||||||||
| AL50 | 6.0 | 215 | 0.018 | 0.039 | 0.066 | 0.120 | 0.200 | 0.310 | 0.510 | 81 | ||||||||||
| AL75 | 6.0 | 320 | 0.010 | 0.020 | 0.040 | 0.080 | 0.120 | 0.200 | 0.310 | 81 | ||||||||||
| AL100 | 6.0 | 390 | 0.008 | 0.017 | 0.032 | 0.050 | 0.090 | 0.130 | 0.220 | 81 | ||||||||||
| AL125 | 6.0 | 480 | 0.006 | 0.016 | 0.026 | 0.045 | 0.078 | 0.110 | 0.180 | 81 | ||||||||||
| AL150 | 6.0 | 620 | 0.005 | 0.014 | 0.024 | 0.040 | 0.071 | 0.100 | 0.160 | 81 | ||||||||||
| Dòng chảy chân không ((NL/min) ở các mức chân không khác nhau ((-kPa) | ||||||||||||||||||||
| Mô hình | Không khí cung cấp áp suất bar |
Không khí tiêu thụ NL/min |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 99 | Max. chân không cấp độ -kPa |
||||||
| AH40 | 6.0 | 155 | 150 | 145 | 105 | 52.5 | 27.5 | 20.5 | 15.0 | 8.5 | 5.5 | 3.0 | 0.2 | 99.8 | ||||||
| AH120 | 6.0 | 440 | 530 | 420 | 265 | 141.0 | 85.0 | 65.0 | 45.0 | 33.0 | 21.5 | 6.0 | 0.5 | 100.8 | ||||||
| Thời gian sơ tán (s/L) để đạt đến các mức chân không khác nhau (kPa) | ||||||||||||||||||||
| Mô hình | Không khí cung cấp áp suất bar |
Không khí tiêu thụ NL/min |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 99 | Max. chân không cấp độ -kPa |
|||||||
| AH40 | 6.0 | 155 | 0.04 | 0.08 | 0.18 | 0.32 0.14 |
0.64 | 1.30 | 1.80 | 2.60 | 3.90 | 9.8 | 99.8 | |||||||
| AH120 | 6.0 | 440 | 0.02 | 0.04 | 0.08 | 0.25 | 0.38 | 0.66 | 1.08 | 3.60 | 8.5 | 100.8 | ||||||||
Q: Bạn có thể cung cấp các mẫu miễn phí không?
A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Mảng kinh doanh của ông là gì?
A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.
Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.
Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?
A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.
Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?
A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong
G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?
Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv
Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?
| Điểm tập trung | Các biện pháp đối phó môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Hạt | Fluor cao su, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Lôi trơn | Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) | Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp) |
| Xử lý nguồn cung cấp không khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt |
| Các thành phần kim loại | Khoản chấp thuận mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh |
| Các thành phần điều khiển | Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh |
| Cài đặt | Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
Người liên hệ: Ina Chen
Tel: 0086-15168536055
Fax: 86-574-88915660
Vietnamese
