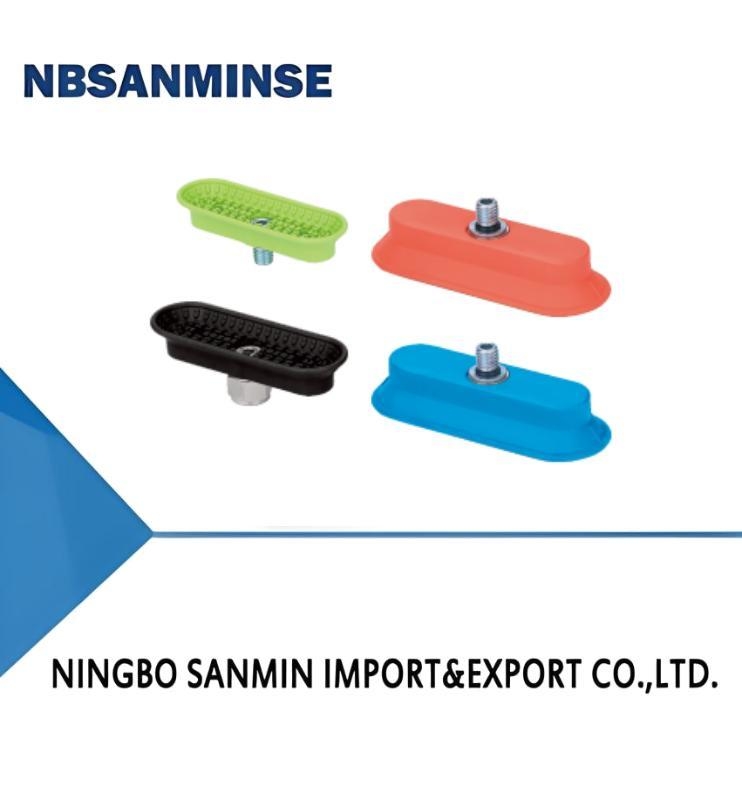

Thông tin chi tiết sản phẩm:
|
| Kéo theo chiều dọc: | 33 lực N | Kéo ra bên: | 12(Bề mặt dầu)N |
|---|---|---|---|
| khối lượng bên trong: | 2 cm³ | Bán kính đường cong tối thiểu của phôi: | 8mm |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | cốc hút bằng phẳng hình bầu dục cho kim loại,Cốc hút van điện điện lực khí,cốc hút tấm kim loại với bảo hành |
||
| SOF 40×80N-G3F | |||||||
| ①②③④ | |||||||
| 1Series | 2Kích thước | 3Vật liệu và độ cứng | 4Màn kết nối | ||||
| SOF | 16×50 | 40×110 | N-NBR | 60 | G2F-G1/4 sợi nữ | M10M-M10×1,5 sợi nam | |
| 20×80 | 50×100 | NG-NBR | 45 | G3F-G3/8vải nữ | M14M-M14×1.5Sợi đực | ||
| 23×60 | 60×120 | HK-Extra highbông nhựa | 65 | G2M-G1/4 vải nam | Bộ điều hợp RA hình chữ nhật | ||
| 30×90 | 70×140 | HD-High temperature/markVật liệu tự do | 60 | ||||
| 40×80 | |||||||
| Lựa chọn | |||||||
| Mô hình | Dây kết nối G2M |
M10M | M14M | G2F | G3F | RA | |
| SOF16×50□-□ | SOF16×50□-G2M | SOF16 × 50□-M10M SOF20 × 80□-M10M |
SOF16×50□-M14M | SOF16×50□-G2F | SOF16×50□-G3F | SOF16×50□-RA | |
| SOF20×80□-□ | SOF20×80□-G2M | SOF20 × 80□-M10M | SOF20×80□-M14M | SOF20×80□-G2F | SOF20×80□-G3F | SOF20×80□-RA | |
| SOF23×60□-□ | SOF23×60□-G2M | SOF23×60□-M10M | SOF23×60□-M14M | SOF23×60□-G2F | SOF23×60□-G3F | SOF23×60□-RA | |
| SOF40×80□-□ | SOF40×80□-G2M | SOF40 × 80□-M10M | SOF40×80□-M14M | SOF40×80□-G2F | SOF40×80□-G3F | SOF40×80□-RA | |
| SOF30 × 90□-□ | SOF30×90□-G2M | SOF30 × 90□-M10M | SOF30×90□-M14M | SOF30×90□-G2F | SOF30×90□-G3F | SOF30×90□-RA | |
| SOF40×110□-口 | SOF40×110□-G2M | SOF40 × 110□-M10M | SOF40 × 110□-M14M | SOF40×110□-G2F | SOF40×110□-G3F | SOF40 × 110□-RA | |
| SOF50×100□-口 | SOF50×100□-G2M | SOF50 × 100□-M10M | SOF50 × 100□-M14M | SOF50×100□-G2F | SOF50×100□-G3F | SOF50 × 100□-RA | |
SOF60×120□-口 |
SOF60×120□-G2M | SOF60×120□-M10M | SOF60×120□-M14M | SOF60×120□-G2F | SOF60×120□-G3F | SOF60×120□-RA | |
| SOF70 × 140□-□ | SOF70×140□-G2M | SOF70 × 140□-M10M | SOF70 × 140□-M14M | SOF70×140□-G2F | SOF70×140□-G3F | SOF70 × 140□-RA | |
| Mô hình |
Connecticmthread G2M |
C2F | G3F | Mô hình | Confection sợi G2M |
G2F | G3F |
| S0F16×50-K-□ | S0F16×50HK-G2M | S0F16 × 50HK-G2F | S0F16 × 50HK-G3F | S0F16×50HD-□ | SOF16×50HD-G2M | SOF16×50HD-G2F | S0F16×50-D-G3F |
| S0F20×BC-K-□ | S0F20×80HK-G2M | S0F20 × 80HK-C2F | S0F20×B0HK-G3F | S0F20×B0ED-□ | S0F20×80ED-G2N | S0F20×80HD-C2F | S0F20×80-D-G3F |
| S0F23×60-K-□ | S0F23×60HK-G2M | S0F23×60HK-C2F | S0F23×60HK-G3F | S0F23×60HD-□ | SOF23×60HD-G2M | SOF23×60HD-G2F | S0F23×60-D-G3F |
| S0F40×BC-K-□ | S0F40×80HK-G2M | S0F40×80HK-C2F | S0F40×B0HK-G3F | S0F40×B0ED-□ | SOF40×80HD-G2M | SOF40×80HD-C2F | S0F40 × 8C-D-G3F |
| S0F30×90-K-□ | S0F30 × 90HK-G2M | S0F30 × 90HK-G2F | S0F30 × 90HK-G3F | S0F30×90HD-□ | S0F30 × 90ED-G2N | S0F30×90HD-G2F | S0F30 × 90-D-G3F |
| S0F40×110HK-□ | S0F40×110HK-G2M | S0F40×110HK-C2F | S0F40 × 110HK-G3F | S0F40×110HD-□ | S0F40×11CHD-GZM | S0F40×110HD-G2F | S0F40×110HD-G3F |
| S0F50 × 100HK-□ | S0F50 × 100EK-G2M | S0F50 × 10CHK-G2F | S0F50 × 100HK-G3F | S0F50 × 100HD-□ | S0F50×10C-D-G2M | S0F50×10C-D-C2F | S0F50×100HD-G3F |
| S0F60×120HK-□ | S0F60×120EK-G2M | S0F60×120HK-G2F | S0F60×120HK-G3F | S0F60×120HD-□ | S0F60×120FD-G2M | S0F60×120HD-G2F | S0F60×120HD-G3F |
| S0F70 × 140HK-□ | S0F70 × 140HK-G2M | S0F70 × 140HK-C2F | S0F70 × 140HK-G3F | S0F70×140HD-□ | S0F70 × 14CHD-G2M | S0F70×140HD-G2F | S0F70×140HD-G3F |
| Mô hình | Dọc kéo... ra khỏi lực lượng N |
Bên cạnh kéo... ra khỏi lực lượng N |
Bên cạnh lực kéo ra (bề mặt dầu) N |
Bên trong khối lượng cm3 |
Khoảng bán kính đường cong của đồ đạc mm |
Trọng lượng g | Đề xuất Đường ống nước. mm |
MPQ PC |
| SOF16 × 50 | 33 | 24 | 12 | 2 | 8 | 17 | 4 | 1 |
| SOF20×80 | 78 | 38 | 35 | 5 | 25 | 23 | 4 | 1 |
| SOF23×60 | 57 | 37 | 33 | 3 | 20 | 29 | 4 | 1 |
| SOF30 × 90 | 125 | 77 | 60 | 10 | 30 | 24 | 4 | 1 |
| SOF40×80 | 141 | 110 | 100 | 11 | 50 | 43 | 6 | 1 |
| SOF40 × 110 | 200 | 188 | 118 | 25 | 35 | 47 | 6 | 1 |
| SOF50 × 100 | 217 | 181 | 121 | 20 | 75 | 56 | 6 | 1 |
| SOF60×120 | 312 | 254 | 170 | 35 | 75 | 70 | 6 | 1 |
| SOF70 × 140 | 445 | 344 | 230 | 52 | 90 | 77 | 8 | 1 |
| Mô hình/kích thước | L | W | H | G | LG | h | 5 | Y |
| SOF16×50□-G2F | 50 | 16 | 19.5 | G1/4 | 11 | 14 | 17 | 3 |
| SOF16×50□-G3F | 50 | 16 | 19.5 | G3/8 | 11 | 14 | 22 | 3 |
| SOF16×50□-RA | 50 | 16 | 19.5 | 31.8×31.8 | 4.7 | 18.7 | - | 3 |
| SOF20×80□-G2F | 84 | 24 | 15.5 | G1/4 | 11 | 14 | 17 | 5 |
| SOF20×80□-G3F | 84 | 24 | 15.5 | G3/8 | 11 | 14 | 22 | 5 |
| SOF20×80□-RA | 84 | 24 | 15.5 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF23×60□-G2F | 61.5 | 22.5 | 12 | G1/4 | 11 | 14 | 17 | 3 |
| SOF23×60□-G3F | 61.5 | 22.5 | 12 | G3/8 | 11 | 14 | 22 | 3 |
| SOF23×60□-RA | 61.5 | 22.5 | 12 | 31.8×31.8 | 4.7 | 18.7 | - | 3 |
| SOF30×90□-G2F | 93 | 33 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF30×90□-G3F | 93 | 33 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF30×90□-RA | 93 | 33 | 16 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF40×80□-G2F | 82 | 39 | 14 | G1/4 | 11 | 14 | 17 | 4 |
| SOF40×80□-G3F | 82 | 39 | 14 | G3/8 | 11 | 14 | 22 | 4 |
| SOF40×80□-RA | 82 | 39 | 14 | 31.8×31.8 | 4.7 | 18.7 | - | 4 |
| SOF40×110□-G2F | 113 | 43 | 21.5 | G1/4 | 11 | 14 | 17 | 6 |
| SOF40×110□-G3F | 113 | 43 | 21.5 | G3/8 | 11 | 14 | 22 | 6 |
| SOF40×110□-RA | 113 | 43 | 21.5 | 31.8×31.8 | 4.7 | 18.7 | - | 6 |
| SOF50×100□-G2F | 102 | 49 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF50×100□-G3F | 102 | 49 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF50×100□-RA | 102 | 49 | 16 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF60×120□-G2F | 123 | 58 | 18 | G1/4 | 11 | 14 | 17 | 6 |
| SOF60×120□-G3F SOF60×120□-RA |
123 | 58 | 18 | G3/8 | 11 | 14 | 22 | 6 |
| 123 | 58 | 18 | 31.8×31.8 | 4.7 | 18.7 | - | 6 | |
| SOF70×140□-G2F | 141 | 67.5 | 19 | G1/4 | 11 | 14 | 17 | 7 |
| SOF70×140□-G3F | 141 | 67.5 | 19 | G3/8 | 11 | 14 | 22 | 7 |
| SOF70 × 140□-RA | 141 | 67.5 | 19 | 31.8×31.8 | 4.7 | 18.7 | - | 7 |
| Mô hình/kích thước | L | W | H | G | LG | h | S | Y |
| SOF16×50□-G2M | 50 | 16 | 19.5 | G1/4 | 9 | 10.5 | 5 | 3 |
| SOF16×50□-M10M | 50 | 16 | 19.5 | M10×1.5 | 12 | 13.5 | 5 | 3 |
| SOF16×50□-M14M | 50 | 16 | 19.5 | M14×1.5 | 12 | 13.5 | 5 | 3 |
| SOF20×80□-G2M | 84 | 24 | 15.5 | G1/4 | 9 | 10.5 | 5 | 5 |
| SOF20×80□-M10M | 84 | 24 | 15.5 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF20×80□-M14M | 84 | 24 | 15.5 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF23×60□-G2M | 61.5 | 22.5 | 12 | G1/4 | 9 | 10.5 | 5 | 3 |
| SOF23×60□-M10M | 61.5 | 22.5 | 12 | M10×1.5 | 12 | 13.5 | 5 | 3 |
| SOF23×60□-M14M | 61.5 | 22.5 | 12 | M14×1.5 | 12 | 13.5 | 5 | 3 |
| SOF30×90□-G2M | 93 | 33 | 16 | G1/4 | 9 | 10.5 | 5 | 5 |
| SOF30×90□-M10M | 93 | 33 | 16 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF30×90□-M14M | 93 | 33 | 16 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF40×80□-G2M | 82 | 39 | 14 | G1/4 | 9 | 10.5 | 5 | 4 |
| SOF40×80□-M10M | 82 | 39 | 14 | M10×1.5 | 12 | 13.5 | 5 | 4 |
| SOF40×80□-M14M | 82 | 39 | 14 | M14×1.5 | 12 | 13.5 | 5 | 4 |
| SOF40×110□-G2M | 113 | 43 | 21.5 | G1/4 | 9 | 11 | 5 | 6 |
| SOF40×110□-M10M | 113 | 43 | 21.5 | M10×1.5 | 12 | 13.5 | 5 | 6 |
| SOF40×110□-M14M | 113 | 43 | 21.5 | M14×1.5 | 12 | 13.5 | 5 | 6 |
| SOF50×100□-G2M | 102 | 49 | 16 | G1/4 | 9 | 11 | 5 | 5 |
| SOF50×100□-M10M | 102 | 49 | 16 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF50×100□-M14M | 102 | 49 | 16 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF60×120□-G2M | 123 | 58 | 18 | G1/4 | 9 | 11 | 5 | 6 |
| SOF60×120□-M10M | 123 | 58 | 18 | M10×1.5 | 12 | 13.5 | 5 | 6 |
| SOF60×120□-M14M | 123 | 58 | 18 | M14×1.5 | 12 | 13.5 | 5 | 6 |
| SOF70×140□-G2M | 141 | 67.5 | 19 | G1/4 | 9 | 11 | 5 | 7 |
| SOF70×140□-M10M | 141 | 67.5 | 19 | M10×1.5 | 12 | 13.5 | 5 | 7 |
| SOF70×140□-M14M | 141 | 67.5 | 19 | M14×1.5 | 12 | 13.5 | 5 | 7 |
Q: Bạn có thể cung cấp các mẫu miễn phí không?
A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Mảng kinh doanh của ông là gì?
A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.
Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.
Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?
A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.
Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?
A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong
G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?
Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv
Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?
| Điểm tập trung | Các biện pháp đối phó môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Hạt | Fluor cao su, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Lôi trơn | Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) | Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp) |
| Xử lý nguồn cung cấp không khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt |
| Các thành phần kim loại | Khoản chấp thuận mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh |
| Các thành phần điều khiển | Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh |
| Cài đặt | Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
