Thông tin chi tiết sản phẩm:
|
| Kéo theo chiều dọc: | 53 lực N | Kéo ra bên: | 50(Bề mặt dầu)N |
|---|---|---|---|
| Âm lượng bên trong: | 8,7 cm³ | Bán kính đường cong tối thiểu của: | 25 mm |

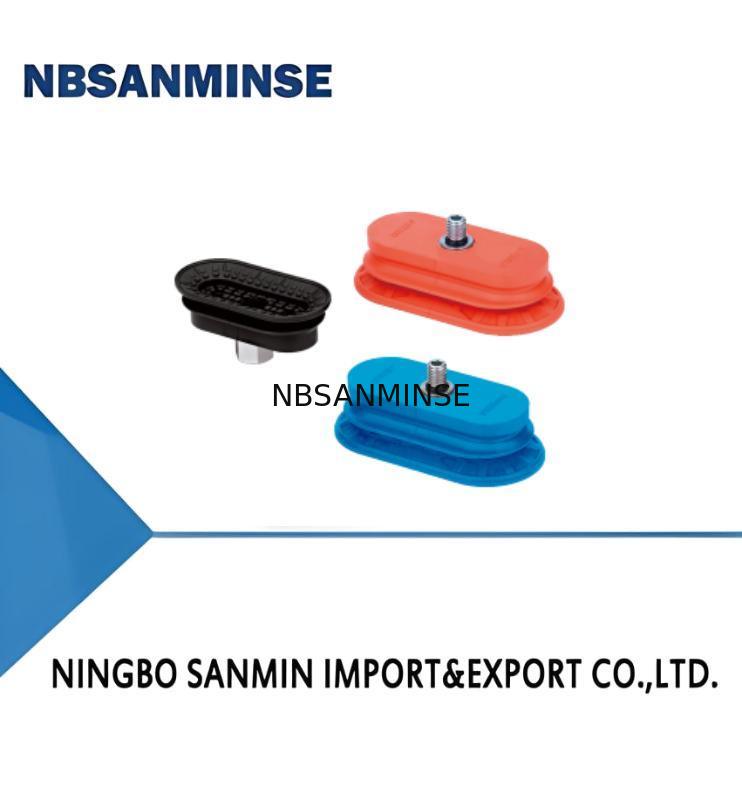

| Làm nổi bật: | Giác hút hình bầu dục cho tấm kim loại,Giác hút khí nén dòng SOB,cốc hút tấm kim loại với bảo hành |
||
| SOB 30×60 N-G3F | ||||||||||||||
| ① ② ③ ④ | ||||||||||||||
| ① Dòng | ②Kích thước | ③ Vật liệu & Độ cứng | ④ Kết nối ren | |||||||||||
| SOB | 30×60 | N - NBR | 60 | G2F-G1/4female ren | ||||||||||
| 40×80 | HK-Cao su chịu nhiệt cực cao | 65 | G3F-G3/8female ren | |||||||||||
| 55×110 | HD-Vật liệu chịu nhiệt/không để lại dấu vết | 60 | G2M - G1/4 đực ren | |||||||||||
| 70×140 | M10M-M10×1.5đực ren | |||||||||||||
| M14M-M14×1.5 ren đực RA-Bộ chuyển đổi hình chữ nhật |
||||||||||||||
| Lựa chọn | ||||||||||||||
| Mô hình | Kết nối ren G2M | M1M | M14M | G2F | G3F | RA | ||||||||
| SOB30×60N-□ | SOB30×60N-G2M | SOB30×60N-M10M | SOB30×60N-M14M | SOB30×60N-G2F | SOB30×60N-G3F | SOB30×60N-RA | ||||||||
| SOB40×80N-□ | SOB40×80N-G2M | SOB40×80N-M10M | SOB40×80N-M14M | SOB40×80N-G2F | SOB40×80N-G3F | SOB40×80N-RA | ||||||||
| SOB55×110N-□ | SOB55×110N-G2M | SOB55×110N-M10M | SOB55×110N-M14M | SOB55×110N-G2F | SOB55×110N-G3F | SOB55×110N-RA | ||||||||
| SOB70×140N-□ | SOB70×140N-G2M | SOB70×140N-M10M | SOB70×140N-M14M | SOB70×140N-G2F | SOB70×140N-G3F | SOB70×140N-RA | ||||||||
| Mô hình | Kết nối ren G2M | G2F | G3F | |||||||||||
| SOB30×60HK- □ | SOB30×60HK-G2M | SOB30×60HK-G2F | SOB30×60HK-G3F | |||||||||||
| SO40×80HK-□ | SOB40×80HK-G2M | SOB40×80HK-G2F | SOB40×80HK-G3F | |||||||||||
| SOB55×110HK-□ | SOB55×110HK-G2M | SOB85×110HK-G2F | SOB55×110HK-G3F | |||||||||||
| SOB70×140HK-□ | SOB70×140HK-G2M | SOB70×140HK-G2F | SOB70×140HK-G3F | |||||||||||
| Mô hình | Kết nối ren G2M | G2F | G3F | |||||||||||
| SOB30×60HD- □ | SOB30×60HD-G2M | SOB30×60HD-G2F | SOB30×60HD-G3F | |||||||||||
| SOB40×80HD-□ | SOB40×80HD-G2M | SOB40×80HD-G2F | SOB40×80HD-G3F | |||||||||||
| SOB55×110HD-□ | SOB55×110HD-G2M | SOB55×110HD-G2F | SOB55×110HD-G3F | |||||||||||
| SOB70×140HD-□ | SOB70×140HD-G2M | SOB70×140HD-G2F | SOB70×140HD-G3F | |||||||||||
| Thông số kỹ thuật | ||||||||||||||
| Mô hình | Dọc lực kéo N |
Ngang lực kéo N |
Ngang lực kéo (Bề mặt có dầu)N |
Bên trong thể tích cm³ |
Bán kính cong tối thiểu của phôi мм |
Trọng lượng g | Khuyến nghị đường kính ống. мм |
MPQ cái |
||||||
| SOB30×60 | 53 | 60 | 50 | 8.7 | 25 | 26 | 6 | 1 | ||||||
| SOB40×80 | 110 | 118 | 101 | 20 | 32 | 33 | 8 | 1 | ||||||
| SOB55×110 | 197 | 200 | 183 | 50 | 50 | 75 | 8 | 1 | ||||||
| SOB70×140 | 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | ||||||
| Mô hình | Dọc lực kéo N |
Ngang lực kéo N |
Ngang lực kéo (Bề mặt có dầu)N |
Bên trong thể tích cm³ |
Bán kính cong tối thiểu của phôi мм |
Trọng lượng g | Khuyến nghị đường kính ống. мм |
MPQ cái |
||||||
| SOB30×60 | 53 | 60 | 50 | 8.7 | 25 | 26 | 6 | 1 | ||||||
| SOB40×80 | 110 | 118 |
101 |
20 | 32 | 33 | 8 | 1 | ||||||
| SOB55×110 | 197 | 200 | 183 | 50 | 50 | 75 | 8 | 1 | ||||||
| SOB70×140 | 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | ||||||
Lưu ý: Kiểm tra mức chân không -60kPa, phôi có bề mặt nhẵn và sạch. Dữ liệu về lực kéo như trên được tính toán mà không xem xét hệ số an toàn. Dữ liệu có thể khác nhau tùy theo bề mặt phôi khác nhau
M - Kết nối ren đực
Lưu ý: Dung sai kích thước tuân theo tiêu chuẩn dung sai kích thước sản phẩm cao su GBT3672.1-2002-1 M3
