Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Nhiệt độ xung quanh.: | －25 55 |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0 ～ 95 | Lỗi lặp lại: | ≤1,5% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | Máy điều khiển chuyển đổi áp suất cảm biến khí cầu,Bộ điều khiển công tắc áp suất điều chỉnh |
||
Tổng quan

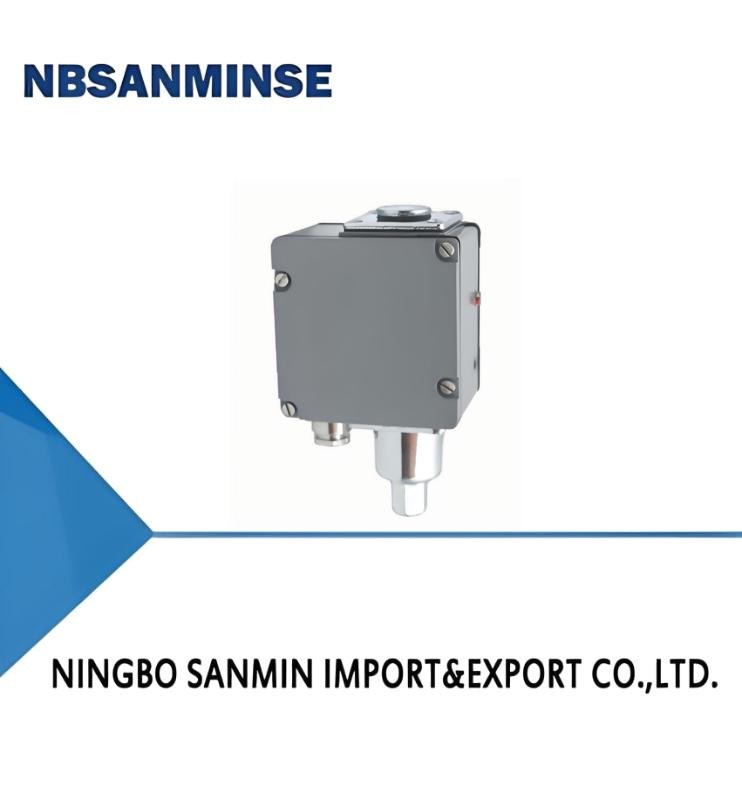

Công tắc/bộ điều khiển áp suất TL5238 sử dụng cảm biến màng, có thể dùng cho các loại khí trung tính như không khí và hơi nước, cũng như các môi chất lỏng như nước, chất làm lạnh và dầu.
Giá trị cài đặt của công tắc áp suất/bộ điều khiển áp suất TL5238 có thể điều chỉnh, với dải từ 0-2MPa. Vỏ được làm bằng nhôm đúc và chống nước.
Hiệu suất kỹ thuật chính
| Độ nhớt làm việc | <1×10－3m2/s |
|---|---|
| Mức độ bảo vệ của vỏ | IP65 |
| Nhiệt độ môi trường | －25℃～55℃ |
| Nhiệt độ môi chất | 0～95℃ |
| Sai số lặp lại | ≤1.5% |
| Công suất tiếp điểm | Vmax=380V AC Imax=6A(Điện trở)Pmax=600VA |
Thông số kỹ thuật
Chênh lệch đóng cắt không điều chỉnh được (công tắc vi mô một cực hai chiều)
| Dải điều chỉnh giá trị cài đặt (MPa) | Chênh lệch đóng cắt không lớn hơn (MPa) | **Áp suất cho phép ① (MPa) | Tần số đóng cắt/phút | Vật liệu cảm biến áp suất | Ren trong của giao diện | Số bản vẽ kích thước tổng thể | Danh mục mã đặt hàng | |
|---|---|---|---|---|---|---|---|---|
| Vỏ | Ống xếp | |||||||
| 0～0.1 | 0.003 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-110066 |
| 0～0.2 | 0.004 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-112066 |
| 0.02～0.4 | 0.008 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-151066 |
| 0.02～0.6 | 0.01 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-152066 |
| 0.03～0.8 | 0.012 | 1.8 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-157066 |
| 0.03～1.0 | 0.015 | 2.0 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-158066 |
| 0.05～1.6 | 0.025 | 2.5 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-167066 |
| 0.05～2.0 | 0.03 | 3.5 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-168066 |
Chênh lệch đóng cắt có thể điều chỉnh (công tắc vi mô một cực hai chiều)
| Dải điều chỉnh giá trị cài đặt (MPa) | Chênh lệch đóng cắt không lớn hơn (MPa) | **Áp suất cho phép ① (MPa) | Tần số đóng cắt/phút | Vật liệu cảm biến áp suất | Ren trong của giao diện | Số bản vẽ kích thước tổng thể | Danh mục mã đặt hàng | |
|---|---|---|---|---|---|---|---|---|
| Vỏ | Ống xếp | |||||||
| 0～0.1 | 0.008 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-110066 |
| 0～0.2 | 0.01 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-112066 |
| 0.02～0.4 | 0.025 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-151066 |
| 0.02～0.6 | 0.03 | 1.2 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-152066 |
| 0.03～0.8 | 0.04 | 1.8 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-157066 |
| 0.03～1.0 | 0.05 | 2.0 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-158066 |
| 0.05～1.6 | 0.08 | 2.5 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-167066 |
| 0.05～2.0 | 0.12 | 3.5 | 20 | Đồng thau hpb59-1 | Thép không gỉ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-168066 |
Lưu ý: Trong quá trình sử dụng thực tế, áp suất đỉnh dù chỉ trong thời gian ngắn cũng không được vượt quá
Hỏi: Bạn có thể cung cấp mẫu miễn phí không?
Đáp: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
Đáp: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí nén, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ áp suất v.v.
Hỏi: Bạn có thể sản xuất những loại sản phẩm nào?Đáp: Chúng tôi có thể sản xuất nhiều loại vật liệu thép không gỉ,, đồng thau, nhôm
gia công.như van áp suất cao , van điện từ / van điện /van nước /van khí nén/ xi lanh khí / van thủy lực / bộ tích thủy lực sản phẩm và vân vân.Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?Đáp: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?Đáp: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.Hỏi: Có bảo hành không?Đáp: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Hỏi: Đầu nối thuộc hệ Anh hay hệ Mét? Sự khác biệt giữa ren PT, NPT và G là gì?
Đáp:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng khít. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ
Bôi trơn Đáp: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân thường gây cháy cuộn dây van điện từ là gì?
Đáp: Điện áp và tần số không chính xác, đóng cắt thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường nóng, rung động mạnh, v.v.
Hỏi: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung
Các biện pháp đối phó với môi trường nhiệt độ cao
Các biện pháp đối phó với môi trường cực lạnh
GioăngCao su Floro, PTFE Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane
Bôi trơn Mỡ tổng hợp nhiệt độ cao (bay hơi thấp)
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Khoảng hở giãn nở dự phòng |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | ||
