Thông tin chi tiết sản phẩm:
|
| Phần tử chuyển đổi: | Microswitch | Nhiệt độ xung quanh.: | －5 ℃～ 50 |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0°100°C | Lỗi lặp lại: | ≤1,5% |
| Ứng dụng: | Thiết bị bảo vệ giảm áp tự động | ||
| Làm nổi bật: | Máy điều khiển chuyển đổi áp suất cảm biến piston,0.3-40MPa điều khiển công tắc áp suất |
||
Tổng quan

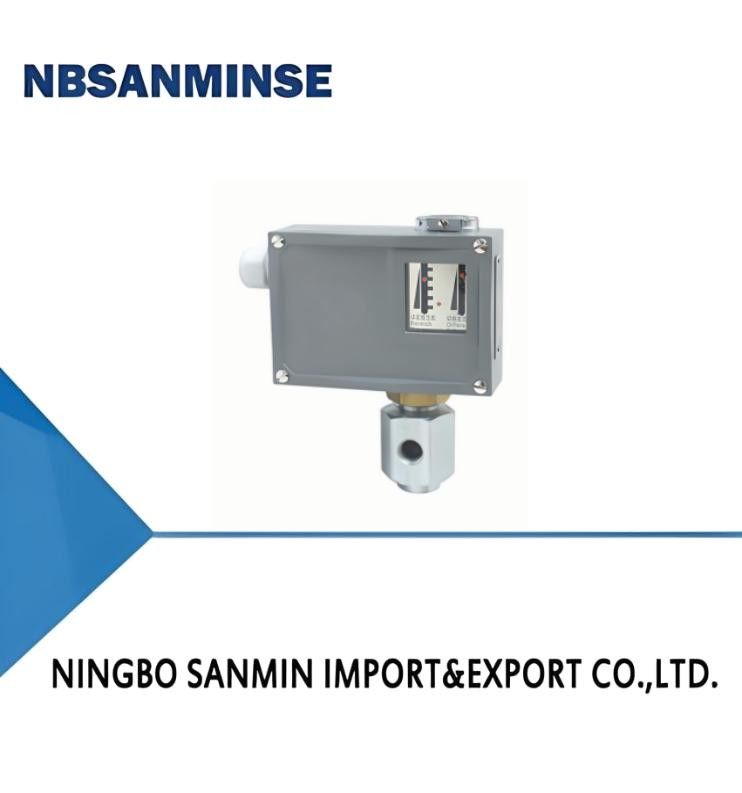

Chuyển đổi áp suất / bộ điều khiển áp suất TL0402 sử dụng cảm biến loại piston với cổng thoát nước, có thể được sử dụng cho dầu thủy lực trung tính và các phương tiện khác.
Giá trị thiết lập của công tắc áp suất / bộ điều chỉnh áp suất TL0402 có thể điều chỉnh, với phạm vi điều chỉnh 0,3-40MPa.
Hiệu suất kỹ thuật chính
| Điện tử chuyển đổi | Microswitch |
|---|---|
| Mức độ bảo vệ được cung cấp bởi khoang | IP65 ((Điều phù hợp với DIN40050 và tương đương với IP65 trong GB4208) |
| Nhiệt độ môi trường | -5°C ∼50°C |
| Nhiệt độ trung bình | 0°100°C |
| Vị trí lắp đặt | Giao diện áp suất theo chiều dọc xuống (cho phép nghiêng 15 °) |
| Hiệu suất chống rung | TL0402:40m/s2TL0403:20m/s2 |
| Lỗi lặp lại | ≤1,5% |
| Khả năng liên lạc | AC 220V 6A ((Kháng điện) |
Thông số kỹ thuật
Sự khác biệt chuyển đổi không thể điều chỉnh
| Phạm vi điều chỉnh giá trị thiết lập (MPa) | Sự khác biệt chuyển đổi không lớn hơn (MPa) | **Áp suất cho phép 1 (MPa) | Tần số chuyển đổi/phút | Vật liệu cảm biến áp suất | Vòng nội bộ của giao diện | Trọng lượng (kg) | Số bản vẽ kích thước phác thảo | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Lớp vỏ | Piston | ||||||||
| 0.3?? 4 | 0.4 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢ 6.3 | 0.6 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¢10 | 0.9 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢16 | 1.2 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 ¢25 | 2 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0402.10-216019 |
Chuyển đổi sự khác biệt điều chỉnh
| Phạm vi điều chỉnh giá trị thiết lập (MPa) | Sự khác biệt chuyển đổi không lớn hơn (MPa) | **Áp suất cho phép 1 (MPa) | Tần số chuyển đổi/phút | Vật liệu cảm biến áp suất | Vòng nội bộ của giao diện | Trọng lượng (kg) | Số bản vẽ kích thước phác thảo | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Lớp vỏ | Piston | ||||||||
| 0.3?? 4 | 0.6 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢ 6.3 | 0.8 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¢10 | 1.2 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢16 | 1.6 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢25 | 2.6 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.95 | 01 | TL0402.00-216019 |
Sự khác biệt chuyển đổi không thể điều chỉnh (sự khác biệt chuyển đổi nhỏ)
| Phạm vi điều chỉnh giá trị thiết lập (MPa) | Sự khác biệt chuyển đổi không lớn hơn (MPa) | **Áp suất cho phép 1 (MPa) | Tần số chuyển đổi/phút | Vật liệu cảm biến áp suất | Vòng nội bộ của giao diện | Trọng lượng (kg) | Số bản vẽ kích thước phác thảo | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Lớp vỏ | Piston | ||||||||
| 0.3?? 4 | 0.3 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢ 6.3 | 0.5 | 16 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¢10 | 0.7 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢16 | 1 | 30 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢25 | 1.5 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | Thép kẽm | thép | G1/4 | 0.9 | 01 | TL0403.70-216019 |
Lưu ý: Trong công việc thực tế, ngay cả một áp suất đỉnh ngắn ngủi không thể vượt quá
