Thông tin chi tiết sản phẩm:
|
| Lỗi: | 3% đặt giá trị | Nhiệt độ trung bình.: | -20-85℃ |
|---|---|---|---|
| Bảo hành: | 1 năm | Ứng dụng: | Bảo vệ giảm áp tự động |
| Làm nổi bật: | Máy điều khiển công tắc áp suất nhỏ gọn,bộ điều khiển công tắc áp suất tinh tế |
||
1, Nguyên tắc và cấu trúc

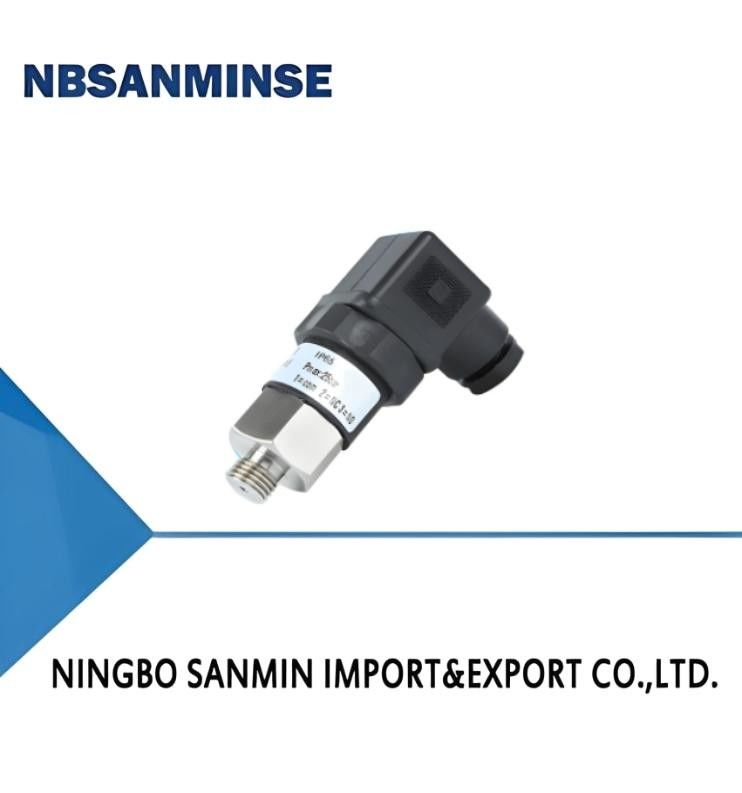

Chuyển đổi áp suất MS-T50 (hiệu sắc) có một piston được kết nối với một lò xo. Khi áp suất thay đổi, lượng mở rộng và co lại của lò xo thay đổi tương ứng.Khi áp suất đạt đến giá trị đặt, nó sẽ kích hoạt cấu trúc cơ học đặt trước và gửi ra một tín hiệu chuyển đổi.
2, Đặc điểm
Chuyển mạch áp suất / bộ điều khiển MS-T50 (hoành tráng) có cấu trúc nhỏ gọn, sử dụng các phích cắm tiêu chuẩn DN, dễ dây và có phạm vi đo lường rộng.Các đường tiếp xúc đặc biệt thường mở hoặc thường đóngCó thể được sử dụng để đo áp suất nước và dầu.
3, Các thông số kỹ thuật
| Phạm vi đo | Vui lòng tham khảo bảng bên dưới để biết chi tiết |
|---|---|
| Tiếp tục | 10-20% giá trị thiết lập (25% -35%, 1% -5% tùy chọn) |
| Lỗi | 3% giá trị thiết lập |
| Sản lượng | Bọc vàng trên các đường tiếp xúc mở và đóng bình thường ≤ DC 42V,1A ≤ DC 115V,0.15A ≤ AC 42V,3A ≤ AC 125V,3A ≤ AC 250V,0.5A |
| Nhiệt độ trung bình | -20-85°C |
| Bảo vệ và bảo vệ | IP65 |
| Kết nối | Đường dây đầu cuối |
| Vật liệu | Phân kính: NBR Piston: Piston thép với niêm phong NBR Kết nối quy trình: thép kẽm/thép không gỉ Shell: Nhựa kỹ thuật |
4, Bảng lựa chọn
| Vật liệu giao diện | Mô hình | **Áp suất cho phép (bar) | Phạm vi thiết lập (bar) | Lỗi | Hysteresis cố định | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| Bộ phim | MS-T50-02.5 | 25 | 0.2...2.5 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| Bộ phim | MS-T50-005 | 25 | 0.8...5 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| Bộ phim | MS-T50-012 | 25 | 1...12 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| Bộ phim | MS-T50-050 | 200 | 5...50 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| piston | MS-T50-100 | 200 | 10...100 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| piston | MS-T50-200 | 300 | 20...200 | 3% | 10%. . 20% giá trị thiết lập 25%. . 35% giá trị thiết lập (tùy chọn) 1%. . 5% giá trị thiết lập (tùy chọn) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | giải thích |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | đồng | |||||
| L | thép | |||||
| X | Thép không gỉ 304L | |||||
| G12 | Dây giao diện G1/2 | |||||
| G14 | Sợi giao diện G1/4 | |||||
| N14 | Sợi giao diện NPT1/4 | |||||
| M14 | M14 * 1.5 | |||||
| M20 | Các đường nối giao diện M20 * 1.5 | |||||
| H | Đường nối giao diện Đường nối ngoài | |||||
| R | Khả năng đầu ra mở bình thường + đóng bình thường |
5, Biểu đồ dây
6, Kích thước vẽ
7, Nơi lắp đặt
8, Các phương tiện áp dụng
9, Phương pháp điều chỉnh
** Bước: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Bước 2: Điều chỉnh kích thước của điểm chuyển đổi áp suất bằng một máy kéo như được hiển thị trong sơ đồ, tăng theo chiều kim đồng hồ và giảm theo chiều ngược chiều kim đồng hồ.
Q: Bạn có thể cung cấp các mẫu miễn phí không?
A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Mảng kinh doanh của ông là gì?
A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.
Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.
Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?
A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.
Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?
A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong
G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?
Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv
Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?
| Điểm tập trung | Các biện pháp đối phó môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Hạt | Fluor cao su, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Lôi trơn | Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) | Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp) |
| Xử lý nguồn cung cấp không khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt |
| Các thành phần kim loại | Khoản chấp thuận mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh |
| Các thành phần điều khiển | Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh |
| Cài đặt | Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
