Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Phần tử chuyển đổi: | Microswitch |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0 ～ 90 | Lỗi lặp lại: | ±2,5% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | 0.5-25MPa điều khiển công tắc áp suất,Bộ điều khiển chuyển đổi áp suất cảm biến không rò rỉ |
||
Tổng quan

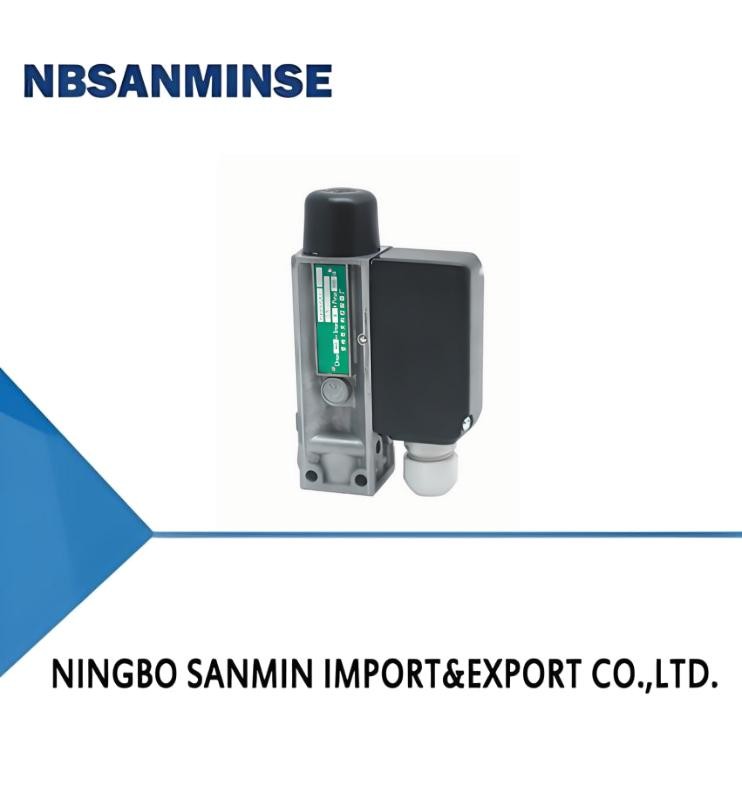

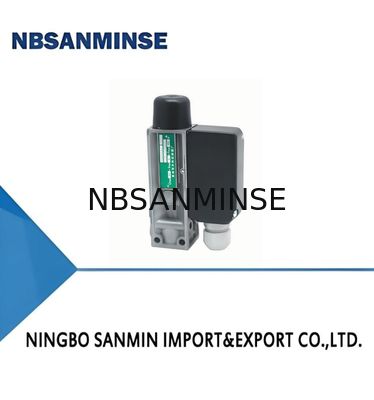

Bộ chuyển mạch/bộ điều khiển áp suất TL0515 sử dụng cảm biến dạng piston không rò rỉ, có thể sử dụng cho các loại khí trung tính như khí nén có dầu sương, dầu thủy lực, nhũ tương dầu nước và các chất lỏng có đặc tính bôi trơn tốt, không ăn mòn vật liệu cảm biến áp suất.
Giá trị cài đặt của bộ chuyển mạch/bộ điều khiển áp suất TL0515 có thể điều chỉnh, với dải điều chỉnh từ 0,5-25MPa. Cấu trúc nhỏ gọn, kích thước nhỏ và khả năng chống rung tốt.
Hiệu suất kỹ thuật chính
| Độ nhớt làm việc | <1×10－3m2/s |
|---|---|
| Phần tử chuyển mạch | Microswitch |
| Mức độ bảo vệ của vỏ | IP54 (Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Nhiệt độ môi chất | 0～90℃ |
| Nhiệt độ môi trường | －5℃～50℃ (Vòng đệm có rãnh) －30℃～50℃ (Vòng đệm GLYdrilling) |
| Hiệu suất chống rung | Tối đa 100m/s2 |
| Vị trí lắp đặt | Giao diện áp suất hướng thẳng đứng xuống dưới (cho phép nghiêng 15°) |
| Sai số lặp lại | ±2,5% |
| Công suất tiếp điểm | AC 220V 6A (Điện trở) |
Thông số kỹ thuật
Chênh lệch chuyển mạch không thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) | Chênh lệch chuyển mạch không lớn hơn (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Loại giao diện áp suất ② | Ren trong của giao diện | Trọng lượng (kg) | Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Vòng đệm | Piston | |||||||||
| Điều chỉnh giá trị cài đặt bằng vít lục giác có nắp bảo vệ bằng nhựa: | |||||||||||
| 0,5～7 | 1,2 | 25 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | I | G1/4 | 0,4 | 01 | TL0515.10-201265 |
| 0,5～7 | 1,2 | 25 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | P | - | 0,4 | 02 | TL0515.10-201268 |
| 1～16 | 1,8 | 25 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | I | G1/4 | 0,4 | 01 | TL0515.10-212265 |
| 1～16 | 1,8 | 25 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | P | - | 0,4 | 02 | TL0515.10-212268 |
| 5～25 | 1,6 | 34 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | I | G1/4 | 0,4 | 01 | TL0515.10-230265 |
| 5～25 | 1,6 | 34 | 20 | nhôm | Cao su Nitrile | thép không gỉ 1Cr18Ni9Ti | P | - | 0,4 | 02 | TL0515.10-230268 |
Lưu ý: Trong quá trình sử dụng thực tế, ngay cả áp suất đỉnh trong thời gian ngắn cũng không được vượt quá giá trị này.
② Giao diện I là ren trong, giao diện P là mặt bích.
③ Thông số kỹ thuật cho vòng đệm GLydring.
01
02
03
Hỏi: Bạn có thể cung cấp mẫu miễn phí không?
A: Có, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí,thiết bị xử lý nguồn khí,van điện từ,van khí, van điều khiển bằng động cơ,Van đồng, van thủy lực, xi lanh thủy lực,phụ kiện khí và dầu, đồng hồ đo áp suất
v.v.Hỏi: Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại vật liệu bằng thép không gỉ,
đồng, nhôm.như van áp suất cao / van điện từ / van điện / van nước /van khí nén/ xi lanh khí / van thủy lực / bộ tích áp thủy lựcsản phẩm và như vậy. Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.Hỏi:Có bảo hành không?A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Hỏi: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ren ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ.
Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane A: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu dẫn vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường nóng, rung động mạnh, v.v.
Hỏi:
Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung
Các biện pháp đối phó với môi trường nhiệt độ cao
Các biện pháp đối phó với môi trường cực lạnhGioăng Cao su Floro, PTFE
Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane Bôi trơn
| Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí |
| Tăng cường làm mát, loại bỏ nước hiệu quả | Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại |
| Dự trữ khoảng hở giãn nở | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển |
| Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt |
| Để xa nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | |
