Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Phần tử chuyển đổi: | Microswitch |
|---|---|---|---|
| Nhiệt độ xung quanh.: | －25 55 | Nhiệt độ trung bình.: | －25 80 |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | bộ điều khiển công tắc áp suất dầu bôi trơn,bộ điều khiển công tắc áp suất IP54 |
||
Tổng quan

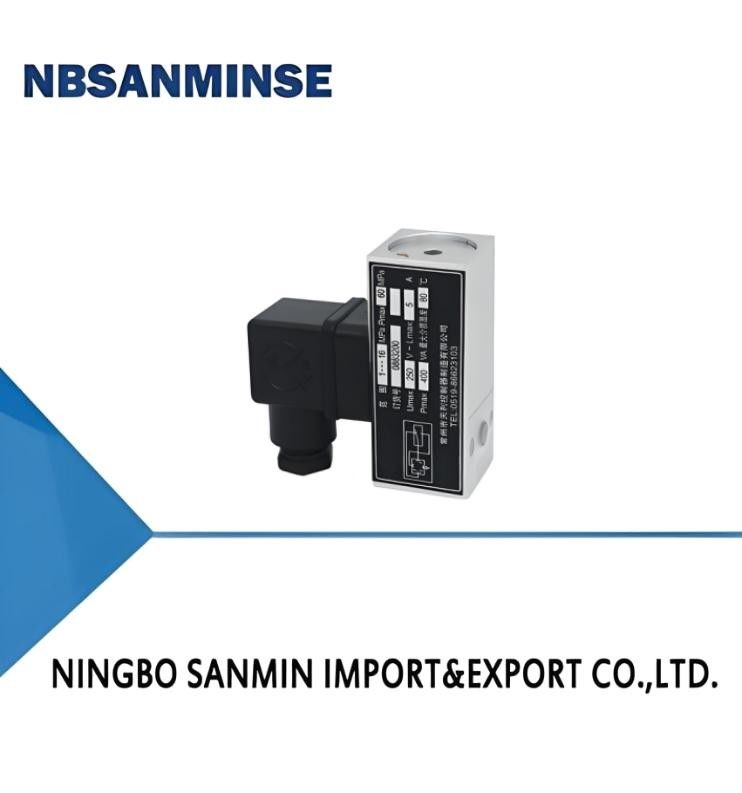

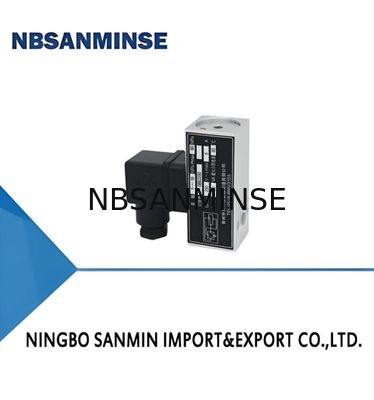

Bộ chuyển mạch/bộ điều khiển áp suất TL0522 sử dụng hai loại cảm biến: cảm biến màng và cảm biến piston không rò rỉ.
Bộ chuyển mạch/bộ điều khiển áp suất TL0522 có thể được sử dụng cho các loại khí trung tính như không khí và khí gas, cũng như các phương tiện lỏng như dầu bôi trơn và dầu nhiên liệu nhẹ. Giá trị cài đặt của bộ điều khiển có thể được điều chỉnh trong phạm vi từ -0,1 đến 1,6 MPa.
Cảm biến piston không rò rỉ của bộ chuyển mạch/bộ điều khiển áp suất TL0522 có thể được sử dụng cho các phương tiện bôi trơn trung tính như dầu thủy lực, dầu bôi trơn và dầu nhiên liệu nhẹ. Giá trị cài đặt của bộ điều khiển có thể được điều chỉnh trong phạm vi từ 0,5-40MPa.
Thiết kế nhỏ gọn cho phép tần số chuyển mạch cao 100 lần mỗi phút và khả năng chống rung đặc biệt tốt.
Hiệu suất kỹ thuật chính
| Độ nhớt làm việc | <1×10－3m2/s |
|---|---|
| Phần tử chuyển mạch | Công tắc vi mô |
| Mức độ bảo vệ của vỏ bọc | IP54 (Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Vị trí lắp đặt | Giao diện áp suất hướng xuống theo chiều dọc (cho phép nghiêng 15 °) |
| Nhiệt độ môi trường | －25℃～55℃ |
| Nhiệt độ môi chất | －25℃～80℃ |
| Hiệu suất chống rung | Tối đa 100m/s2 |
| Sai số lặp lại | ≤2.5% |
| Công suất tiếp điểm | AC 220V 6A (Điện trở) |
Thông số kỹ thuật
Chênh lệch chuyển mạch không thể điều chỉnh
| Phạm vi điều chỉnh giá trị cài đặt (MPa) | Chênh lệch chuyển mạch không lớn hơn (MPa) | **Áp suất cho phép ① (MPa) | Vật liệu cảm biến áp suất | Loại giao diện ② | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Vòng đệm | Piston | ||||||||
| 0.5～7 | 2 | 40 | AL | Cao su nitrile | thép | I | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5～7 | 2 | 40 | AL | Cao su nitrile | thép | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1～16 | 3.5 | 40 | AL | Cao su nitrile | thép | I | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1～16 | 3.5 | 40 | AL | Cao su nitrile | thép | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5～25 | 4 | 40 | AL | Cao su nitrile | thép | I | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5～25 | 4 | 40 | AL | Cao su nitrile | thép | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4～40 | 4.5 | 40 | AL | Cao su nitrile | thép | I | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4～40 | 4.5 | 40 | AL | Cao su nitrile | thép | P | - | 0.2 | 03 | TL0522.10-228078 |
Lưu ý: Trong quá trình làm việc thực tế, ngay cả áp suất đỉnh ngắn hạn cũng không được vượt quá giá trị này.
② Giao diện I là ren trong, giao diện P là mặt bích.
01
02
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí,thiết bị xử lý nguồn khí,van điện từ,van khí, van điều khiển bằng động cơ,Van đồng,van thủy lực,xi lanh thủy lực,
khớp nối khí và dầu , đồng hồ áp suất
v.v.Q: Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại vật liệu thép không gỉ,đồng, nhômxử lý vật liệu. như van áp suất cao,van điện từ / van điện tử /van nước /van khí nén/xi lanh khí
/ van thủy lực / bộ tích thủy lực
sản phẩm và như vậy.
Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi giấy ủy quyền nếu có thể.
môi trường A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm. Q: Đầu nối có phải là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để ngăn rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng khít. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu được sử dụng ở Bắc Mỹ.
Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kgQ: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì? A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường nóng, rung động mạnh, v.v.
| Q: | Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh? | Điểm tập trung |
| Biện pháp đối phó với môi trường nhiệt độ cao | Biện pháp đối phó với môi trường cực lạnh | Gioăng |
| Cao su Floro, PTFE | Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn |
| Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí |
| Tăng cường làm mát, loại bỏ nước hiệu quả | Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại |
| Dự trữ khoảng hở giãn nở | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót vì lạnh | Các bộ phận điều khiển |
| Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt |
