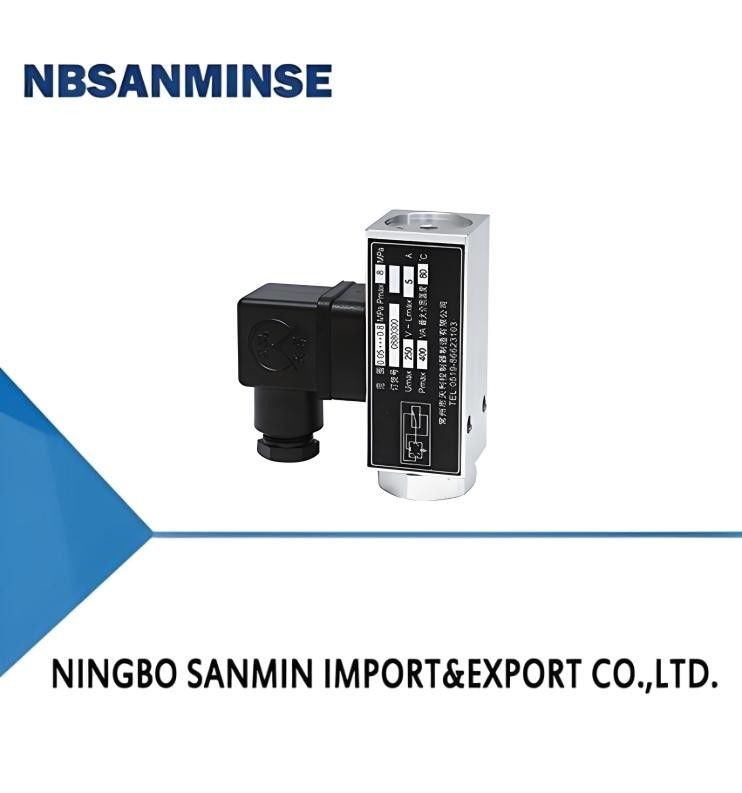

TL0022 Máy điều khiển áp suất chuyển đổi áp suất

Nguồn gốc:	Trung Quốc	Hàng hiệu:	NBSANMINSE
Chứng nhận:	CE	Số mô hình:	TL0022

Thông tin chi tiết
Working viscosity:	<1×10－3m2/s	Switching element:	microswitch
Ambient temp.:	－25℃～55℃	Medium temp.:	－25℃～80℃

Mô tả sản phẩm

Tổng quan
Chuyển đổi áp suất / bộ điều khiển TL0022 sử dụng hai hình thức cảm biến: cảm biến phân vùng và cảm biến piston không rò rỉ.
TL0022 công tắc áp suất / bộ điều khiển áp suất có thể được sử dụng cho các khí trung tính như không khí và khí, cũng như môi trường lỏng như dầu bôi trơn và dầu nhiên liệu nhẹ.Giá trị thiết lập của bộ điều khiển có thể được điều chỉnh trong phạm vi -0.1 đến 1.6 MPa.
Bộ cảm biến piston không rò rỉ của công tắc áp suất / bộ điều khiển áp suất TL0022 có thể được sử dụng cho các phương tiện bôi trơn trung tính như dầu thủy lực, dầu bôi trơn và dầu nhiên liệu nhẹ.Giá trị thiết lập của bộ điều khiển có thể được điều chỉnh trong phạm vi 0.5-40MPa.
Thiết kế nhỏ cho phép tần số chuyển đổi cao 100 lần mỗi phút và khả năng chống rung đặc biệt tốt.

Hiệu suất kỹ thuật chính

Độ nhớt làm việc	< 1 × 10^-3m²/s
Điện tử chuyển đổi	micro switch
Mức độ bảo vệ được cung cấp bởi khoang	IP54 ((Đối với DIN40050 và tương đương với IP54 trong GB4208)
Vị trí lắp đặt	Giao diện áp suất theo chiều dọc xuống (cho phép nghiêng 15 °)
Nhiệt độ môi trường	-25°C55°C
Nhiệt độ trung bình	-25°C ∼80°C
Hiệu suất chống rung	Tối đa 100m/s²
Lỗi lặp lại	≤2,5%
Khả năng liên lạc	AC 220V 6A ((Kháng điện)

Thông số kỹ thuật
Lỗi chuyển đổi TL0022 không thể điều chỉnh

Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Vật liệu cảm biến áp suất		Loại giao diện 2	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Lớp vỏ	Nhẫn niêm phong	Loại giao diện 2	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
-0,1 ¢0	0.02	8	AL	Cao su nitrile	Tôi...	G1/4	0.2	01	TL0022.10-106265
-0,1 ¢0	0.02	8	AL	Cao su nitrile	P	-	0.2	03	TL0022.10-106268
0.02'0.2	0.04	8	AL	Cao su nitrile	Tôi...	G1/4	0.2	01	TL0022.10-149265
0.02'0.2	0.04	8	AL	Cao su nitrile	P	-	0.2	03	TL0022.10-149268
0.05 ¥0.8	0.13	8	AL	Cao su nitrile	Tôi...	G1/4	0.2	01	TL0022.10-165265
0.05 ¥0.8	0.13	8	AL	Cao su nitrile	P	-	0.2	03	TL0022.10-165268
0.1 ¢1.6	0.24	8	AL	Cao su nitrile	Tôi...	G1/4	0.2	02	TL0022.10-176265
0.1 ¢1.6	0.24	8	AL	Cao su nitrile	P	-	0.2	03	TL0022.10-176268

TL0522 lỗi chuyển đổi không thể điều chỉnh

Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Vật liệu cảm biến áp suất			Loại giao diện 2	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Lớp vỏ	Nhẫn niêm phong	Piston	Loại giao diện 2	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
0.5 ¢7	2	40	AL	Cao su nitrile	thép	Tôi...	G1/4	0.2	04	TL0522.10-201066
0.5 ¢7	2	40	AL	Cao su nitrile	thép	P	-	0.2	03	TL0522.10-201078
1 ¢16	3.5	40	AL	Cao su nitrile	thép	Tôi...	G1/4	0.2	04	TL0522.10-212066
1 ¢16	3.5	40	AL	Cao su nitrile	thép	P	-	0.2	03	TL0522.10-212078
2.5 ¢ 25	4	40	AL	Cao su nitrile	thép	Tôi...	G1/4	0.2	05	TL0522.10-224066
2.5 ¢ 25	4	40	AL	Cao su nitrile	thép	P	-	0.2	03	TL0522.10-224278
4 ¢40	4.5	40	AL	Cao su nitrile	thép	Tôi...	G1/4	0.2	05	TL0522.10-228066
4 ¢40	4.5	40	AL	Cao su nitrile	thép	P	-	0.2	03	TL0522.10-228078

Lưu ý: Trong công việc thực tế, ngay cả áp suất đỉnh ngắn ngủi cũng không thể vượt quá giá trị này.
2 I-interface là nội bộ đường dây P-interface là miếng lót

TL0022 Máy điều khiển áp suất chuyển đổi áp suất 0

TL0022 Máy điều khiển áp suất chuyển đổi áp suất 1
