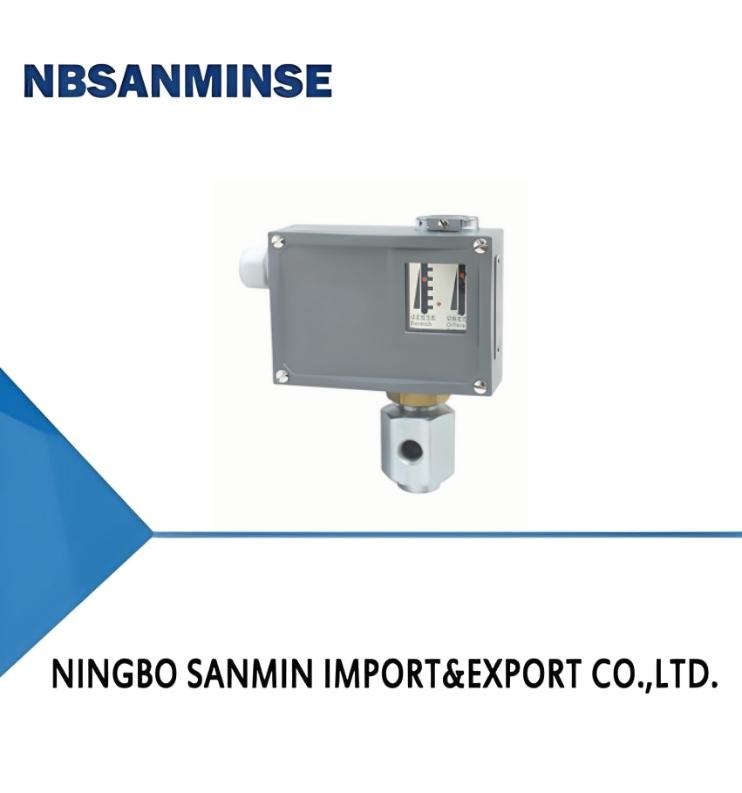

TL0402 Máy điều khiển áp suất chuyển đổi áp suất

Nguồn gốc:	Trung Quốc	Hàng hiệu:	NBSANMINSE
Chứng nhận:	CE	Số mô hình:	TL0402

Thông tin chi tiết
Switching element:	Microswitch	Ambient temp.:	－5℃～50℃
Medium temp.:	0～100℃	Repeatability error:	≤1.5%

Mô tả sản phẩm

Tổng quan
Chuyển đổi áp suất / bộ điều khiển áp suất TL0402 sử dụng cảm biến loại piston với cổng thoát nước, có thể được sử dụng cho dầu thủy lực trung tính và các phương tiện khác.
Giá trị thiết lập của công tắc áp suất / bộ điều chỉnh áp suất TL0402 có thể điều chỉnh, với phạm vi điều chỉnh 0,3-40MPa.

Hiệu suất kỹ thuật chính

Điện tử chuyển đổi	Microswitch
Mức độ bảo vệ được cung cấp bởi khoang	IP65 ((Điều phù hợp với DIN40050 và tương đương với IP65 trong GB4208)
Nhiệt độ môi trường	-5°C ∼50°C
Nhiệt độ trung bình	0°100°C
Vị trí lắp đặt	Giao diện áp suất theo chiều dọc xuống (cho phép nghiêng 15 °)
Hiệu suất chống rung	TL0402:40m/s²TL0403:20m/s²
Lỗi lặp lại	≤1,5%
Khả năng liên lạc	AC 220V 6A ((Kháng điện)

Thông số kỹ thuật
Sự khác biệt chuyển đổi không thể điều chỉnh

Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Vật liệu cảm biến áp suất		Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Lớp vỏ	Piston	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
0.3?? 4	0.4	16	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-191019
0.3 ¢ 6.3	0.6	16	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-192019
0.5 ¢10	0.9	30	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-202019
0. 5 ¢16	1.2	30	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-203019
1 ¢25	2	80	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-215019
1 ¢40	2.2	80	30	Thép kẽm	thép	G1/4	0.9	01	TL0402.10-216019

Chuyển đổi sự khác biệt điều chỉnh

Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Vật liệu cảm biến áp suất		Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Lớp vỏ	Piston	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
0.3?? 4	0.6	16	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-191019
0.3 ¢ 6.3	0.8	16	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-192019
0.5 ¢10	1.2	30	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-202019
0. 5 ¢16	1.6	30	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-203019
1 ¢25	2.6	80	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-215019
1 ¢40	3.5	80	30	Thép kẽm	thép	G1/4	0.95	01	TL0402.00-216019

Sự khác biệt chuyển đổi không thể điều chỉnh (sự khác biệt chuyển đổi nhỏ)

Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Vật liệu cảm biến áp suất		Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
Phạm vi điều chỉnh giá trị thiết lập (MPa)	Sự khác biệt chuyển đổi không lớn hơn (MPa)	**Áp suất cho phép 1 (MPa)	Tần số chuyển đổi/phút	Lớp vỏ	Piston	Vòng nội bộ của giao diện	Trọng lượng (kg)	Số bản vẽ kích thước phác thảo	Số danh mục đặt hàng
0.3?? 4	0.3	16	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-191019
0.3 ¢ 6.3	0.5	16	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-192019
0.5 ¢10	0.7	30	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-202019
0. 5 ¢16	1	30	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-203019
1 ¢25	1.5	80	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-215019
1 ¢40	1.8	80	30	Thép kẽm	thép	G1/4	0.9	01	TL0403.70-216019

Lưu ý: Trong công việc thực tế, ngay cả một áp suất đỉnh ngắn ngủi không thể vượt quá
