Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Phần tử chuyển đổi: | Microswitch |
|---|---|---|---|
| Nhiệt độ xung quanh.: | －25 55 | Nhiệt độ trung bình.: | －25 80 |
| Bảo hành: | 1 năm | Ứng dụng: | Thiết bị bảo vệ giảm áp tự động |
| Làm nổi bật: | Máy điều khiển áp suất chuyển đổi dầu nhiên liệu nhẹ,Máy điều khiển công tắc áp suất |
||
Tổng quan

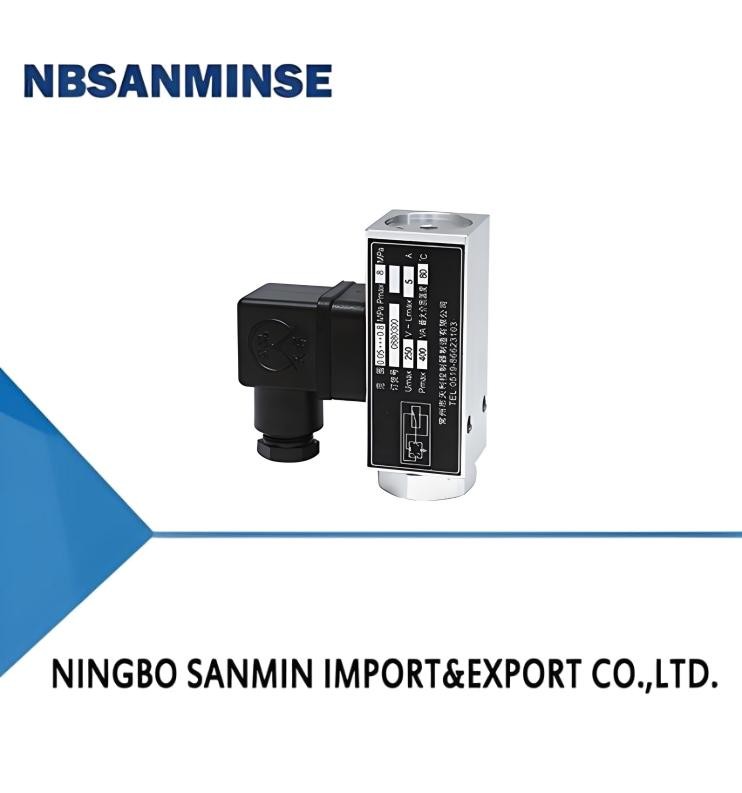

Công tắc áp suất/bộ điều khiển TL0022 sử dụng hai loại cảm biến: cảm biến màng và cảm biến piston không rò rỉ.
Công tắc áp suất/bộ điều khiển áp suất TL0022 có thể được sử dụng cho các loại khí trung tính như không khí và khí gas, cũng như các môi chất lỏng như dầu bôi trơn và dầu nhiên liệu nhẹ. Giá trị cài đặt của bộ điều khiển có thể được điều chỉnh trong khoảng từ -0,1 đến 1,6 MPa.
Cảm biến piston không rò rỉ của công tắc áp suất/bộ điều khiển áp suất TL0022 có thể được sử dụng cho các môi chất bôi trơn trung tính như dầu thủy lực, dầu bôi trơn và dầu nhiên liệu nhẹ. Giá trị cài đặt của bộ điều khiển có thể được điều chỉnh trong khoảng từ 0,5-40MPa.
Thiết kế nhỏ gọn cho phép tần số chuyển mạch cao 100 lần mỗi phút và khả năng chống rung đặc biệt tốt.
Hiệu suất kỹ thuật chính
| Độ nhớt làm việc | <1×10－3m2/s |
|---|---|
| Phần tử chuyển mạch | microswitch |
| Mức độ bảo vệ của vỏ bọc | IP54 (Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Vị trí lắp đặt | Giao diện áp suất hướng thẳng đứng xuống dưới (cho phép nghiêng 15 °) |
| Nhiệt độ môi trường xung quanh | －25℃～55℃ |
| Nhiệt độ môi chất | －25℃～80℃ |
| Hiệu suất chống rung | Tối đa 100m/s2 |
| Sai số lặp lại | ≤2.5% |
| Công suất tiếp điểm | AC 220V 6A (Điện trở) |
Thông số kỹ thuật
Sai số chuyển mạch TL0022 không thể điều chỉnh
| Phạm vi điều chỉnh giá trị cài đặt (MPa) | Chênh lệch chuyển mạch không lớn hơn (MPa) | **Áp suất cho phép ① (MPa) | Vật liệu cảm biến áp suất | Loại giao diện ② | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Vòng đệm | ||||||||
| －0.1～0 | 0.02 | 8 | AL | Cao su Nitrile | I | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| －0.1～0 | 0.02 | 8 | AL | Cao su Nitrile | P | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02～0.2 | 0.04 | 8 | AL | Cao su Nitrile | I | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02～0.2 | 0.04 | 8 | AL | Cao su Nitrile | P | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05～0.8 | 0.13 | 8 | AL | Cao su Nitrile | I | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05～0.8 | 0.13 | 8 | AL | Cao su Nitrile | P | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1～1.6 | 0.24 | 8 | AL | Cao su Nitrile | I | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1～1.6 | 0.24 | 8 | AL | Cao su Nitrile | P | - | 0.2 | 03 | TL0022.10-176268 |
Sai số chuyển mạch TL0522 không thể điều chỉnh
| Phạm vi điều chỉnh giá trị cài đặt (MPa) | Chênh lệch chuyển mạch không lớn hơn (MPa) | **Áp suất cho phép ① (MPa) | Vật liệu cảm biến áp suất | Loại giao diện ② | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Vòng đệm | Piston | ||||||||
| 0.5～7 | 2 | 40 | AL | Cao su Nitrile | thép | I | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5～7 | 2 | 40 | AL | Cao su Nitrile | thép | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1～16 | 3.5 | 40 | AL | Cao su Nitrile | thép | I | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1～16 | 3.5 | 40 | AL | Cao su Nitrile | thép | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5～25 | 4 | 40 | AL | Cao su Nitrile | thép | I | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5～25 | 4 | 40 | AL | Cao su Nitrile | thép | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4～40 | 4.5 | 40 | AL | Cao su Nitrile | thép | I | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4～40 | 4.5 | 40 | AL | Cao su Nitrile | thép | P | - | 0.2 | 03 | TL0522.10-228078 |
Lưu ý: Trong quá trình làm việc thực tế, ngay cả áp suất đỉnh trong thời gian ngắn cũng không được vượt quá giá trị này.
② Giao diện I là ren trong, giao diện P là mặt bích
01
02
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí,thiết bị xử lý nguồn khí,van điện từ,van khí, van điều khiển bằng động cơ,Van đồng thau, van thủy lực, xi lanh thủy lực,phụ kiện khí và dầu
, đồng hồ đo áp suất v.v.Q:
Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại vật liệu thép không gỉ, đồng thau, nhômxử lý vật liệu.như van áp suất cao, van điện từ / van điện tử / van nước /van khí nén/xi lanh khí/ van thủy lực / bộ tích thủy lựcsản phẩm, v.v.Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể sản xuất.
chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất.
Nhưng bạn cần cung cấp cho chúng tôi giấy ủy quyền nếu có thể.
Q: Bạn có thể cung cấp hàng hóa thương hiệu nổi tiếng gốc về khí nén và thủy lực, thiết bị đo lường không?
nóng, rung động mạnh, v.v. Q:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Q: Đầu nối là hệ Anh hay hệ Mét? Sự khác biệt giữa ren PT, NPT và G là gì? A:
Ren G là ren hình trụ và không tự làm kín, cần có gioăng phụ để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và thường sử dụng chất bịt kín hoặc băng keo để tăng cường hiệu quả làm kín.
Ren G là ren ống thẳng hình trụ dùng cho kết nối không kín; Ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng 60 độ, chủ yếu sử dụng ở Bắc Mỹ.
Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo, môi trường
nóng, rung động mạnh, v.v. Q:
| Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh? | Điểm tập trung | Các biện pháp đối phó với môi trường nhiệt độ cao |
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su Nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cung cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Sấy khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, lắp thêm tấm cách nhiệt |
