Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Nhiệt độ xung quanh.: | －20℃～40℃ |
|---|---|---|---|
| Bảo hành: | 1 năm | Ứng dụng: | Bảo vệ giảm áp tự động |
| Làm nổi bật: | Bộ điều khiển công tắc áp suất cao,Bộ điều khiển công tắc áp suất điều chỉnh |
||
Tổng quan

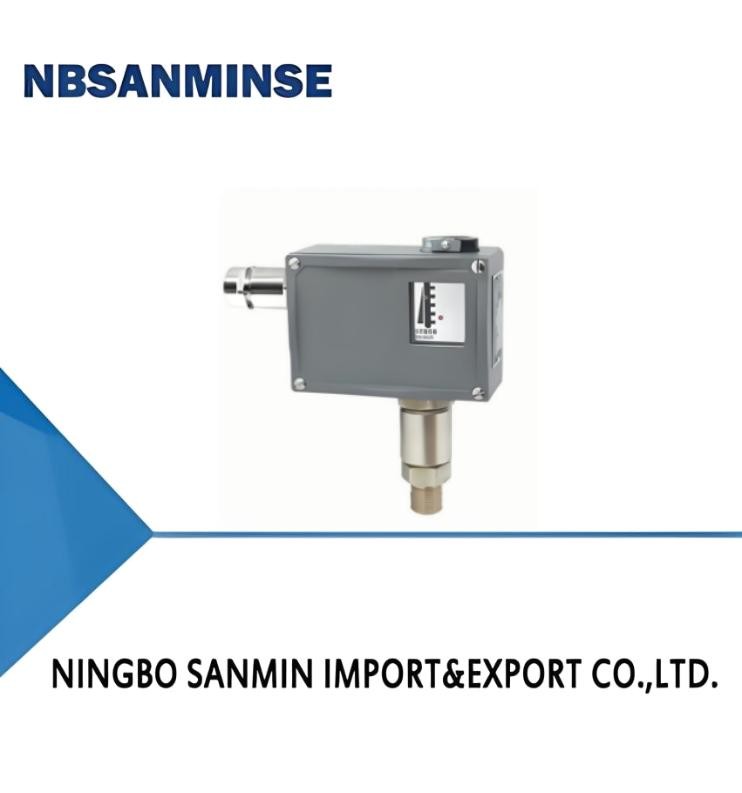

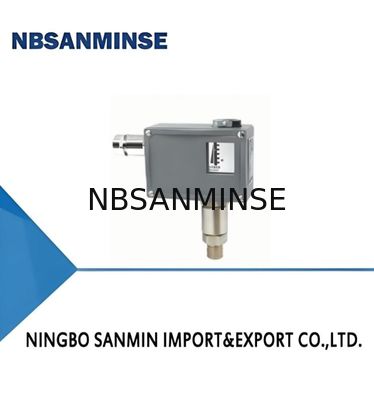

Công tắc áp suất (áp suất cao)/bộ điều khiển áp suất TL5123 sử dụng kết hợp cảm biến piston và màng, có thể dùng cho khí nén chứa sương dầu và các loại khí sương dầu không ăn mòn khác, dầu thủy lực, nhũ tương dầu nước và các môi chất lỏng có hiệu suất bôi trơn tốt.
Giá trị cài đặt của công tắc áp suất (áp suất cao)/bộ điều khiển áp suất TL5123 có thể điều chỉnh, với dải điều chỉnh từ 0,3~40MPa.
Hiệu suất kỹ thuật chính
| Thông thường | Loại chống cháy nổ | |
|---|---|---|
| Độ nhớt làm việc | <1×10－3m2/s | <1×10－3m2/s |
| Bộ chuyển mạch | microswitch | Công tắc kín |
| Cấp chống cháy nổ | - | Exde Ⅱ CT4～T6 Số chứng nhận: GYB24.1453X |
| Mức độ bảo vệ do vỏ cung cấp | Vòng đệm có rãnh IP54, Vòng chữ O IP65 (Tuân thủ DIN40050, tương đương IP65 trong GB4208) | Vòng đệm có rãnh IP54, Vòng chữ O IP65 (tuân thủ DIN40050, tương đương IP65 trong GB4208) |
| Nhiệt độ môi trường | －20℃～40℃ | －20℃～40℃ |
| Nhiệt độ môi chất | 0℃～100℃ | 0℃～120℃ |
| Vị trí lắp đặt | Giao diện áp suất hướng thẳng xuống dưới (cho phép nghiêng 15 °) | Giao diện áp suất hướng thẳng xuống dưới (cho phép nghiêng 15 °) |
| Hiệu suất chống rung | Tối đa: 40 m/s2 | Tối đa: 20 m/s2 |
| Sai số lặp lại | ≤2,5% | ≤2,5% |
| Công suất tiếp điểm | AC 220V 6A (Điện trở) | DC 250V 0,25A (Điện trở) 60W tối đa AC 220V 6A (Điện trở) 1250VA tối đa |
Thông số kỹ thuật
Sai số chuyển mạch TL5123 không thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | **Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren giao diện ② |
Trọng lượng (kg) |
Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Piston | Thông thường | Loại chống cháy nổ | |||||||
| 0,3～4 | 0,9 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0,5～6,3 | 1,3 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0,5～10 | 1,6 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0,5～16 | 1,9 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1～25 | 2,5 | 30 | 30 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1～40 | 2,8 | 60 | 30 | đồng thau |
VITON | thép | M20*1,5 | 0,8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
Chênh lệch chuyển mạch TL5123 có thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | **Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren giao diện ② |
Trọng lượng (kg) |
Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Piston | |||||||||
| 0,3～4 | 1,3 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0,5～6,3 | 1,6 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0,5～10 | 1,6 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0,5～16 | 2,2 | 30 | 20 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1～25 | 2,8 | 30 | 30 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1～40 | 4 | 60 | 30 | đồng thau |
VITON | thép | M20*1,5 | 0,85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Lưu ý: Trong quá trình làm việc thực tế, ngay cả các đỉnh áp suất ngắn cũng không được vượt quá giá trị này.
② Nếu có yêu cầu đặc biệt về giao diện, vui lòng ghi rõ trong đơn đặt hàng.
01
02
03
04
Hỏi: Bạn có thể cung cấp mẫu miễn phí không?
Đáp: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
Đáp: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí nén, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Hỏi: Bạn có thể sản xuất những loại sản phẩm nào?Đáp: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng thau, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện van /van nước/ van khí nén/xi lanh khí nén/van thủy lực/tích áp thủy lựcsản phẩm, v.v.Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?Đáp: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị đo lường nổi tiếng gốc không?
Đáp: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Hỏi:
Có bảo hành không?
Điểm tập trung Hỏi: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
Đáp:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng kín. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
Đáp: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân thông thường gây cháy cuộn dây van điện từ là gì?
Đáp: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Hỏi: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Các biện pháp đối phó với môi trường nhiệt độ cao
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (làm lạnh + loại hấp phụ), làm nóng theo dõi | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp nhiệt độ cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
