Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Nhiệt độ xung quanh.: | －40 ℃～ 50 |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0 ∼ 120°C | Lỗi lặp lại: | ≤1% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | Máy điều khiển công tắc áp suất trung bình,Bộ điều khiển công tắc áp suất điều chỉnh |
||
Tổng quan

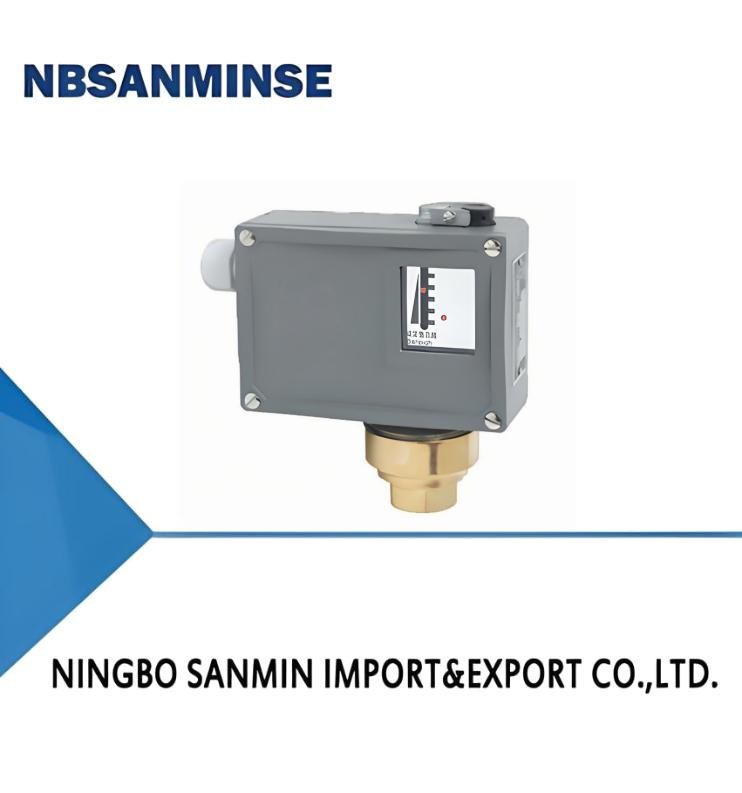

Công tắc áp suất (áp suất trung bình)/bộ điều khiển áp suất TL0202 sử dụng cảm biến dạng ống xếp, có thể dùng cho các loại khí trung tính như không khí, gas, hơi nước, cũng như các môi chất lỏng như nước, chất làm lạnh, dầu, và có thể dùng cho chân không.
Giá trị cài đặt của công tắc áp suất (áp suất trung bình)/bộ điều khiển áp suất TL0202 có thể điều chỉnh, với dải từ -0,1 đến 2,5 MPa. Nếu có yêu cầu đặc biệt, có thể thiết kế thêm dải điều chỉnh từ -0,1 đến 6,3 MPa.
Hiệu suất kỹ thuật chính
| Thông thường | Loại chống cháy nổ | |
|---|---|---|
| Độ nhớt làm việc | <1×10－3m2/s | <1×10－3m2/s |
| Phần tử chuyển mạch | microswitch | Công tắc kín |
| Cấp chống cháy nổ | - | Exde Ⅱ CT4～T6 |
| Mức độ bảo vệ của vỏ | IP65(Tuân thủ DIN40050 và tương đương IP65 trong GB4208) | IP54(Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Nhiệt độ môi trường xung quanh | －40℃～50℃ | －40℃～50℃ |
| Nhiệt độ môi chất | 0～120℃ | 0～120℃ |
| Vị trí lắp đặt | - | Giao diện áp suất hướng thẳng xuống |
| Hiệu suất chống rung | TL0202:40m/s2 ；TL0203:20m/s2 | Tối đa:20m/s2 |
| Sai số lặp lại | ≤1% | ≤1 % |
| Công suất tiếp điểm | AC 220V 6A(Điện trở) | DC 250V 0.25A(Điện trở) 60Wmax AC 250V 5A(Điện trở) 1250VAmax |
Thông số kỹ thuật
Sai số chuyển mạch TL0202 không thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
－0.1～0 |
0.007 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0.1～0.1 |
0.008 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0.1～0.16 |
0.009 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0.1～0.25 |
0.012 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0.1 |
0.008 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0.16 |
0.009 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01～0.25 |
0.01 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0.02～0.4 |
0.03 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0.03～0.6 |
0.035 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03～1 |
0.04 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0.05～1.6 |
0.08 |
5 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0.05～2.5 |
0.09 |
5 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
Chênh lệch chuyển mạch TL0202 có thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
－0.1～0 |
0.019 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0.1～0.1 |
0.021 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0.1～0.16 |
0.022 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0.1～0.25 |
0.024 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0.1 |
0.016 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0.16 |
0.02 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0.01～0.25 |
0.024 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0.02～0.4 |
0.08 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0.03～0.6 |
0.09 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03～1 |
0.1 |
2 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0.05～1.6 |
0.19 |
5 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0.05～2.5 |
0.2 |
5 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
Chênh lệch chuyển mạch TL0203 không thể điều chỉnh (chênh lệch chuyển mạch nhỏ, không có loại chống cháy nổ)
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren trong của giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | ||||||||
| －0.1～0 | 0.0045 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| －0.1～0.1 | 0.005 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| －0.1～0.16 | 0.0065 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| －0.1～0.25 | 0.01 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0～0.1 | 0.0045 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0～0.16 | 0.006 |
1 |
20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 0.01～0.25 | 0.007 |
1 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 0.02～0.4 | 0.016 |
2 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 0.03～0.6 | 0.02 |
2 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03～1 | 0.03 |
2 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 0.05～1.6 | 0.05 |
5 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 0.05～2.5 | 0.06 |
5 | 20 |
đồng thau |
thép không gỉ(316L) | G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
H: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
H: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí nén, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
H:Những loại sản phẩm nào bạn có thể sản xuất?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng thau, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện tử /van nước/ van khí nén/xi lanh khí nén/van thủy lực/tích áp thủy lựcsản phẩm và vân vân.H: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi giấy ủy quyền nếu có thể.
H: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị đo lường nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
H:
Có bảo hành không?
Điểm tập trung H: Đầu nối theo hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có gioăng phụ để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của bản thân ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ. H: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
H: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.H: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Biện pháp đối phó với môi trường nhiệt độ cao
| Biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
