Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Nhiệt độ xung quanh.: | －5 ℃～ 40 |
|---|---|---|---|
| Bảo hành: | 1 năm | Ứng dụng: | Bảo vệ giảm áp tự động |
| Làm nổi bật: | Loại membrane Bộ cảm biến điều khiển công tắc áp suất,Máy điều khiển áp suất chuyển đổi bằng thép không gỉ |
||
Tổng quan

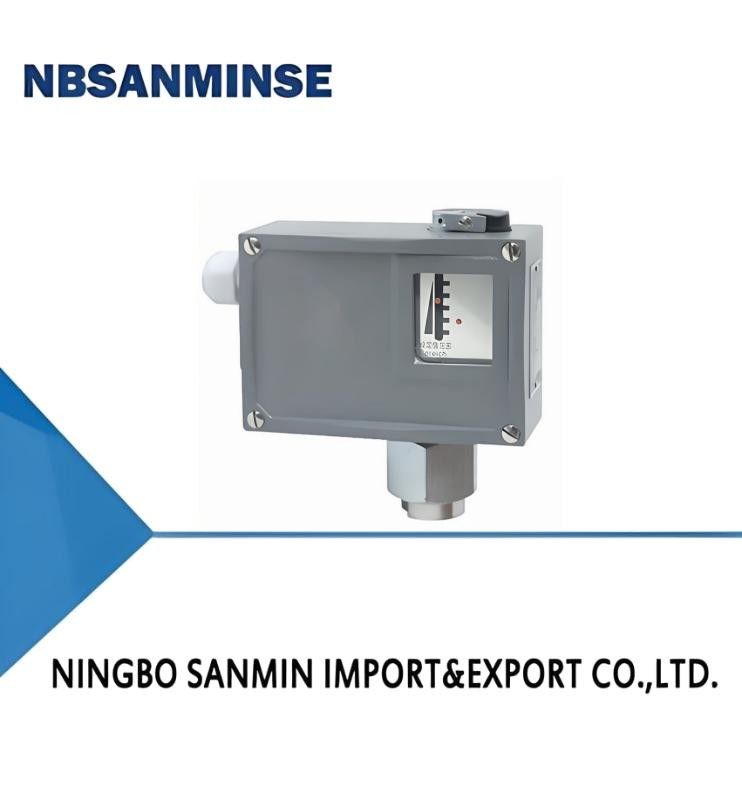

Công tắc áp suất TL0102 sử dụng cảm biến màng, một số thông số kỹ thuật của vật liệu vỏ cảm biến là thép không gỉ, có thể sử dụng cho môi trường ăn mòn, cũng như khí trung tính như không khí, gas, hơi nước và môi trường lỏng như dầu.
Giá trị cài đặt của công tắc áp suất TL0102 có thể điều chỉnh, với dải từ 0-1MPa. Kiểm soát độ nhạy cao trong dải điện áp thấp.
Hiệu suất kỹ thuật chính
| Thông thường | Loại chống cháy nổ | |
|---|---|---|
| Độ nhớt làm việc | <1×10－3m2/s | <1×10－3m2/s |
| Phần tử chuyển mạch | microswitch | Công tắc kín |
| Cấp chống cháy nổ | - | Exde Ⅱ CT4～T6 |
| Mức độ bảo vệ của vỏ | IP65(Tuân thủ DIN40050 và tương đương IP65 trong GB4208) | IP54(Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Nhiệt độ môi trường xung quanh | －5℃～40℃ | －5℃～40℃ |
| Nhiệt độ môi chất | 0～120℃ | 0～95℃ |
| Vị trí lắp đặt | - | Giao diện áp suất hướng thẳng xuống |
| Hiệu suất chống rung | 20m/s2 | Tối đa: 20m/s2 |
| Sai số lặp lại | ≤1.5% | ≤1.5% |
| Công suất tiếp điểm | AC 220V 6A(Điện trở) | DC 250V 0.25A(Điện trở) 60Wmax AC 250V 5A(Điện trở) 1250VAmax |
Thông số kỹ thuật
Sai số chuyển mạch TL0102 không thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren trong giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
| 0～0.01 | 0.0012 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0～0.025 | 0.0018 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0～0.04 | 0.0025 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05～0.4 | 0.06 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05～0.6 | 0.07 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05～1 | 0.1 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
Chênh lệch chuyển mạch TL0102 có thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất vật liệu |
Ren trong giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
| 0～0.01 | 0.004 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0～0.025 | 0.005 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0～0.04 | 0.007 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05～0.4 | 0.18 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05～0.6 | 0.22 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05～1 | 0.3 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
Chênh lệch chuyển mạch TL0103 không thể điều chỉnh (chênh lệch chuyển mạch nhỏ, không có loại chống cháy nổ)
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không vượt quá (MPa) | Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren trong giao diện |
Trọng lượng (kg) |
Số bản vẽ kích thước ngoài | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Màng | ||||||||
| 0～0.01 | 0.0006 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0～0.025 | 0.001 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0～0.04 | 0.0018 | 0.1 | 10 | thép không gỉ | thép không gỉ(316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05～0.4 | 0.035 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05～0.6 | 0.04 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05～1 | 0.05 | 10② | 10 | thép không gỉ1Cr18Ni9Ti | thép không gỉ(316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
Lưu ý: Trong thực tế, ngay cả áp suất đỉnh ngắn cũng không được vượt quá giá trị này.
② Đề cập đến giá trị áp suất tĩnh.
01
02
03
04
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí,xử lý nguồn khí,van điện từ,van khí, van điều khiển bằng động cơ, van đồng,van thủy lực,
xi lanh thủy lực,khí và dầu phụ kiện
, đồng hồ áp suất v.v. Q:Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại vật liệu thép không gỉ, đồng,nhômxử lý.như van áp suất caoVan / van điện từ / van điện tử /van nước/van khí nén
/
xi lanh khí
/van thủy lực/tích áp thủy lực
sản phẩm và vân vân.
Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín. A: Có, tất nhiên, chúng tôi có thể sản xuất.
Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất.
Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Q:Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị đo lường nổi tiếng gốc không? A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Q: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:Ren G là ren hình trụ và không tự làm kín, cần có gioăng phụ để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt.
Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín. Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ.
| Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²? | A: 1MPa=10bar≈145psi≈10kg | Q: Nguyên nhân thường gây cháy cuộn dây van điện từ là gì? |
| A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo, | môi trường | nóng, rung động mạnh, v.v. |
| Q: | Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh? | Điểm tập trung |
| Các biện pháp đối phó với môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh | Gioăng |
| Cao su Floro, PTFE | Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn |
| Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí |
| Tăng cường làm mát, loại bỏ nước hiệu quả | Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại |
