Thông tin chi tiết sản phẩm:
|
| Phần tử chuyển đổi: | Microswitch | Nhiệt độ xung quanh.: | 0℃-60℃ |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0 °C-80 °C | Lỗi lặp lại: | ≤1% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | Máy điều khiển áp suất khác biệt,Máy điều khiển chuyển đổi áp suất môi trường không ăn mòn |
||
1, Tổng quan

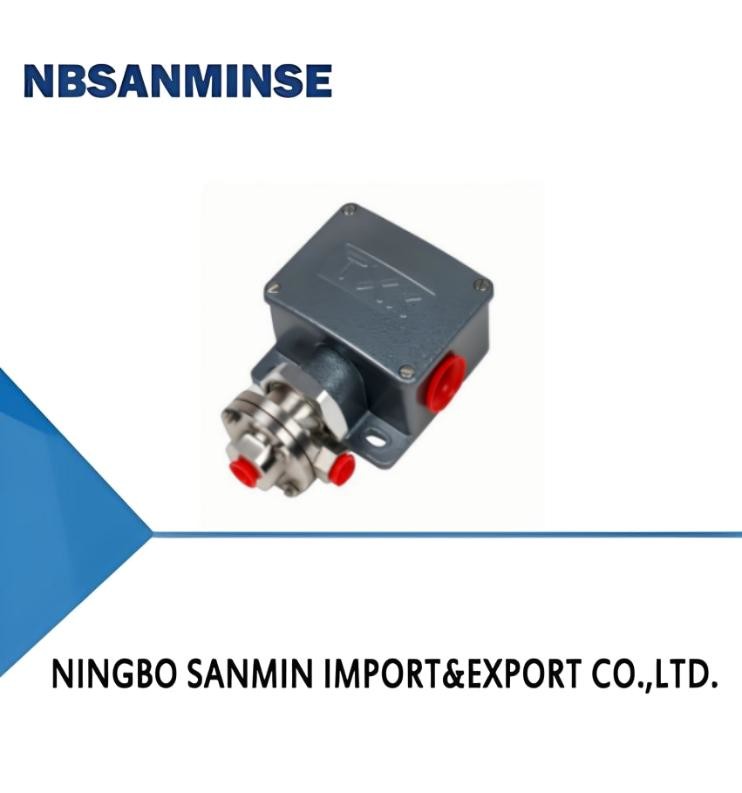

Công tắc chênh lệch áp suất TXK sử dụng cơ chế cảm ứng kết hợp piston màng, phù hợp với chênh lệch áp suất thấp đến cao, áp suất tĩnh khác nhau, áp suất xung hoặc tốc độ chu kỳ trong các ứng dụng động lực học chất lỏng hoặc quy trình. Có thể sử dụng cho không khí, khí, dầu, nước và các phương tiện không ăn mòn.
2, Hiệu suất kỹ thuật
|
Độ nhớt làm việc |
1x10-3m2/s |
|
Phần tử chuyển mạch |
microswitch |
|
Đánh giá vỏ |
IP66 |
|
Nhiệt độ môi trường |
0℃-60℃ |
|
Nhiệt độ môi trường |
0℃-80℃ |
|
Hiệu suất chống rung |
Tối đa 40m/s² |
|
Sai số lặp lại |
≤1% |
|
Công suất tiếp điểm |
Tối đa 220V AC, ≤5A |
3, Thông số kỹ thuật
|
Phạm vi điều chỉnh giá trị cài đặt áp suất
|
Chênh lệch chuyển mạch không lớn hơn
|
**Áp suất cho phép (Mpa)
|
Kích thước bên ngoài |
Tần số chuyển mạch/phút
|
Vật liệu màng |
Ren trong của giao diện
|
|
0～60KPa |
3KPa |
3.4 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
20～200KPa |
10KPa |
3.4 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
50～500KPa |
20KPa |
3.4 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
20～200KPa(RN) |
30KPa |
3.4 |
|
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
4, Bảng lựa chọn
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Hình thức sản phẩm |
|||||
|
01 |
quy ước |
|
tiếp điểm kép |
03 |
EEx d |
|
04 |
Chênh lệch áp suất thấp |
05 |
Chênh lệch áp suất trên và dưới |
06 |
Áp suất thủy tĩnh cao |
|
07 |
lò |
||||
|
2. Vỏ |
|||||
|
NN |
Kiểu thông thường |
RN |
Mô hình tiếp điểm kép |
LC |
Mô hình chống cháy nổ thông thường |
|
B |
Mô hình chống cháy nổ có cửa sổ quan sát nhỏ |
AL |
Vỏ lò |
||
|
3. Loại màng |
|||||
|
01 |
poly |
|
thép không gỉ |
03 |
cao su |
|
4. Ren kết nối (có thể tùy chỉnh theo yêu cầu) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Phạm vi |
Tham khảo bảng lựa chọn phạm vi chi tiết |
||||
|
Bộ điều khiển chênh lệch áp suất thấp TXK, hình thức sản phẩm: chênh lệch áp suất thấp, vỏ: kiểu thông thường, hình thức màng: thép không gỉ, ren kết nối: ren trong NPT1/4, phạm vi: 5-210KPa. |
|||||
Bảng so sánh phạm vi
|
Mã |
Phạm vi |
Ghi chú |
Mã |
Phạm vi |
Ghi chú |
|
001 |
3.5-27.5MPa |
Áp suất thông thường |
002 |
1.2-12MPa |
Áp suất thông thường |
|
003 |
0.7-7MPa |
Áp suất thông thường |
004 |
0.37-3.7MPa |
Áp suất thông thường |
|
005 |
0.25-2.5MPa |
Áp suất thông thường |
006 |
0.15-1.2MPa |
Áp suất thông thường |
|
007 |
20-700KPa |
Áp suất thông thường |
008 |
10-350KPa |
Áp suất thông thường |
|
009 |
5-210KPa |
Áp suất thông thường |
010 |
5-170KPa |
Áp suất thông thường |
|
011 |
0-100KPa |
Áp suất thông thường |
012 |
﹣100-0KPa |
Áp suất thông thường |
|
013 |
﹣100-100KPa |
Áp suất thông thường |
014 |
25KPa |
Áp suất thủy tĩnh cao |
|
015 |
0-60KPa |
Chênh lệch áp suất thấp |
016 |
20-200KPa |
Chênh lệch áp suất thấp |
|
017 |
50-500KPa |
Chênh lệch áp suất thấp |
018 |
﹣0.5-0.5KPa |
Chênh lệch áp suất lò |
|
019 |
﹣3-3KPa |
Chênh lệch áp suất lò |
020 |
﹣6-6KPa |
Chênh lệch áp suất lò |
|
021 |
﹣12-12KPa |
Chênh lệch áp suất lò |
5, Phương pháp gỡ lỗi và sơ đồ đấu dây công tắc
Đặt lại đai ốc điều chỉnh về trạng thái yếu cơ bản, kết nối dây C, NO, NC của công tắc với đèn tín hiệu. Quan sát trạng thái của đèn tín hiệu, kết nối đèn tín hiệu với đèn xanh (C là đầu nối chung, và khi C được kết nối với NC tại nhà máy, đèn xanh sẽ sáng), và điều chỉnh đai ốc điều chỉnh lên xuống theo chỉ báo điểm đặt để đặt nó thành điểm đặt mong muốn. (Áp suất giảm xuống tăng, áp suất tăng lên giảm)
6, Kích thước ngoại hình và lắp đặt
01
Hỏi: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Hỏi:Những loại sản phẩm nào bạn có thể sản xuất?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện tử /van nước/ van khí nén/xi lanh khí/van thủy lực/bộ tích áp thủy lựcsản phẩm và như vậy.Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Hỏi:
Có bảo hành không?
Điểm tập trung Hỏi: Đầu nối là hệ Anh hay hệ Mét? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, và ren trong và ren ngoài càng siết chặt càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc hồ sơ răng 60 độ, chủ yếu được sử dụng ở Bắc Mỹ. Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Hỏi: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Các biện pháp đối phó với môi trường nhiệt độ cao
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (làm lạnh + loại hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co rút lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | 02 |
