Thông tin chi tiết sản phẩm:
|
| Phần tử chuyển đổi: | Microswitch | Nhiệt độ xung quanh.: | -40oC~60oC |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0～80℃ | Lỗi lặp lại: | 0,5% hoặc 1% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | Chuyển đổi áp suất chống nổ nhỏ,Chuyển áp suất chống nổ |
||
1, Tổng quan

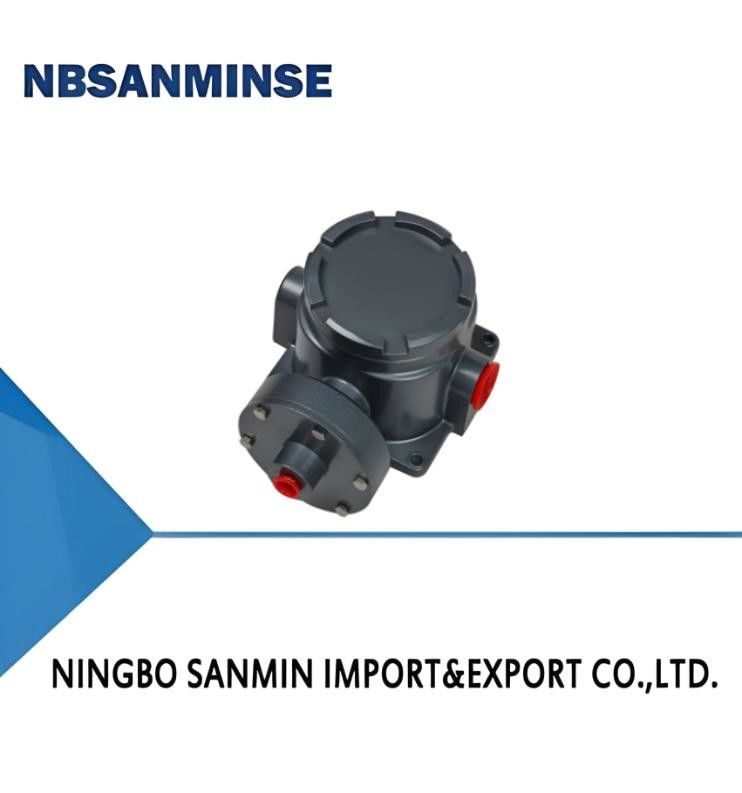

Nguyên lý hoạt động của bộ điều khiển áp suất chống cháy nổ TXK chủ yếu dựa trên sự biến dạng đàn hồi của các bộ phận kiểm tra (như màng), dẫn đến các bộ phận chức năng (như công tắc vi mô) tạo ra hành động nhảy công tắc nhanh chóng thông qua sự biến dạng này. Cụ thể, khi áp suất của môi chất được đo (kiểm soát) tác dụng lên phần tử kiểm tra, nó sẽ làm cho đầu tự do của màng tạo ra độ dịch chuyển đàn hồi tương ứng. Độ dịch chuyển này sau đó sẽ dẫn động nút (thanh đẩy) trong công tắc vi mô được kết nối với đầu ống để tạo ra các hành động tương ứng. Khi áp suất đạt đến giá trị điều khiển đã đặt, các tiếp điểm công tắc sẽ chuyển mạch, làm cho mạch trong hệ thống điều khiển ngắt hoặc kết nối, từ đó đạt được mục đích điều khiển và báo hiệu tự động.
Bộ điều khiển áp suất chống cháy nổ TXK thường bao gồm hệ thống đo, thiết bị điều khiển, cơ cấu điều chỉnh, vỏ, ổ cắm phích cắm, v.v. Màng trong hệ thống đo cảm nhận sự thay đổi áp suất thông qua biến dạng đàn hồi của nó, trong khi công tắc vi mô trong thiết bị điều khiển nhanh chóng phản ứng với tín hiệu áp suất này và thực hiện các thao tác bật/tắt mạch. Thiết kế này cho phép bộ điều khiển áp suất chống cháy nổ hoạt động ổn định trong các môi trường công nghiệp khác nhau, đặc biệt là trong các ứng dụng đòi hỏi độ tin cậy và an toàn cao.
2, Hiệu suất kỹ thuật
|
Độ nhớt làm việc |
<1 × 10－3m2/s |
Nhiệt độ môi chất |
0～80℃ |
|
Phần tử chuyển mạch |
công tắc vi mô |
Hiệu suất chống rung |
20m/s2 |
|
Cấp chống cháy nổ bụi |
Exdb Ⅱ CT4～T6 Gb |
Số chứng nhận chống cháy nổ |
GYB24.2900X |
|
Mức độ bảo vệ do vỏ cung cấp |
IP66(Tuân thủ DIN40050 và tương đương với IP66 trong GB4208) |
Sai số lặp lại |
0.5% hoặc 1% |
|
Nhiệt độ môi trường xung quanh |
-40℃~60℃ |
Công suất tiếp điểm |
AC 220V 6A(Điện trở) |
3, Thông số kỹ thuật
|
|
|
|
Kích thước bên ngoài |
|
Vật liệu màng |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
4, Bảng chọn
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Hình thức sản phẩm |
|||||
|
01 |
quy ước |
02 |
tiếp điểm kép |
|
EEx d |
|
04 |
Áp suất chênh lệch thấp |
05 |
Áp suất chênh lệch trên và dưới |
06 |
Áp suất thủy tĩnh cao |
|
07 |
lò |
||||
|
2. Vỏ |
|||||
|
NN |
Kiểu thông thường |
RN |
Mô hình tiếp điểm kép |
LC |
Mô hình chống cháy nổ thông thường |
|
B |
Mô hình chống cháy nổ có cửa sổ quan sát nhỏ |
AL |
Vỏ lò |
||
|
3. Loại màng |
|||||
|
01 |
poly |
02 |
thép không gỉ |
|
cao su |
|
4. Ren kết nối (có thể tùy chỉnh theo yêu cầu) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Phạm vi |
Tham khảo bảng so sánh phạm vi |
||||
|
Bộ điều khiển chống cháy nổ TXK, hình thức sản phẩm: chống cháy nổ, vỏ: loại chống cháy nổ thông thường, hình thức màng: thép không gỉ, ren kết nối: ren trong NPT1/4, phạm vi: 0.25-2.5MPa. |
|||||
Bảng so sánh phạm vi
|
mã |
phạm vi |
ghi chú |
mã |
phạm vi |
ghi chú |
|
001 |
3.5-27.5MPa |
Áp suất thông thường |
002 |
1.2-12MPa |
Áp suất thông thường |
|
003 |
0.7-7MPa |
Áp suất thông thường |
004 |
0.37-3.7MPa |
Áp suất thông thường |
|
005 |
0.25-2.5MPa |
Áp suất thông thường |
006 |
0.15-1.2MPa |
Áp suất thông thường |
|
007 |
20-700KPa |
Áp suất thông thường |
008 |
10-350KPa |
Áp suất thông thường |
|
009 |
5-210KPa |
Áp suất thông thường |
010 |
5-170KPa |
Áp suất thông thường |
|
011 |
0-100KPa |
Áp suất thông thường |
012 |
﹣100-0KPa |
Áp suất thông thường |
|
013 |
﹣100-100KPa |
Áp suất thông thường |
014 |
25KPa |
Áp suất thủy tĩnh cao |
|
015 |
0-60KPa |
Áp suất chênh lệch thấp |
016 |
20-200KPa |
Áp suất chênh lệch thấp |
|
017 |
50-500KPa |
Áp suất chênh lệch thấp |
018 |
﹣0.5-0.5KPa |
Chênh lệch áp suất lò |
|
019 |
﹣3-3KPa |
Chênh lệch áp suất lò |
020 |
﹣6-6KPa |
Chênh lệch áp suất lò |
|
021 |
﹣12-12KPa |
Chênh lệch áp suất lò |
5, Phương pháp gỡ lỗi và sơ đồ đấu dây công tắc
Trả đai ốc điều chỉnh về trạng thái yếu cơ bản, kết nối dây C, NO, NC của công tắc với đèn tín hiệu. Quan sát trạng thái của đèn tín hiệu, kết nối đèn tín hiệu với đèn xanh (C là cực chung, và khi C và NO được kết nối tại nhà máy, đèn xanh sẽ bật), và điều chỉnh đai ốc điều chỉnh lên xuống theo chỉ báo điểm đặt để đặt nó thành điểm đặt mong muốn. (Áp suất giảm xuống tăng, áp suất tăng lên giảm)
6, Kích thước ngoại hình và lắp đặt
01
02
Hỏi: Bạn có thể cung cấp mẫu miễn phí không?
Đáp: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
Đáp: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Hỏi:Những loại sản phẩm nào bạn có thể sản xuất?Đáp: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện van /van nước/ van khí nén/xi lanh khí/van thủy lực/tích áp thủy lựcsản phẩm và vân vân.Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?Đáp: Có, tất nhiên, chúng tôi có thể sản xuất. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực nổi tiếng gốc không?
Đáp: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Hỏi:
Có bảo hành không?
Điểm tập trung Hỏi: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
Đáp:
Ren G là ren hình trụ và không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, và ren trong và ren ngoài càng siết chặt càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của chính ren; NPT cũng là ống côn có góc hồ sơ răng là 60 độ, chủ yếu được sử dụng ở Bắc Mỹ Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
Đáp: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
Đáp: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Hỏi: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Biện pháp đối phó với môi trường nhiệt độ cao
| Biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý cấp khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co rút lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | 03 |
