Thông tin chi tiết sản phẩm:
|
| Phần tử chuyển đổi: | Microswitch | Nhiệt độ xung quanh.: | -20 -60 |
|---|---|---|---|
| Nhiệt độ trung bình.: | 0 °C-80 °C | Lỗi lặp lại: | 1%Or0,5% |
| Bảo hành: | 1 năm | ||
| Làm nổi bật: | Máy điều khiển công tắc áp suất đáng tin cậy,Trên Địa điểm điều khiển áp suất chuyển đổi |
||
1, Tổng quan

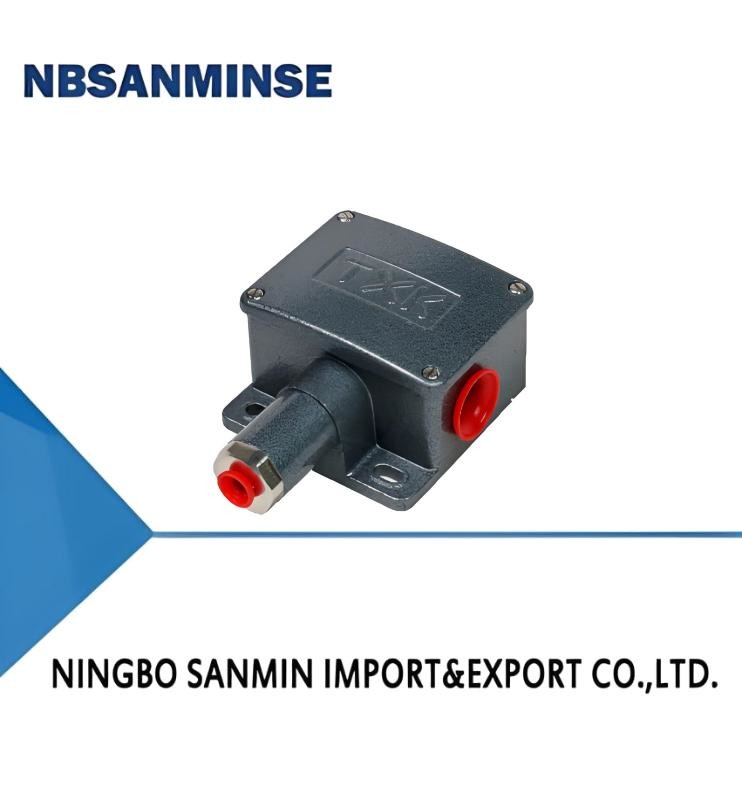

Chuyển đổi áp suất TXK là một công cụ lắp đặt trên trang web đáng tin cậy.có khả năng chống động đất và áp suất quá mức tuyệt vờiĐược sử dụng rộng rãi trong các ngành công nghiệp như dầu mỏ, hóa chất, năng lượng nhiệt, nhiệt điện, luyện kim, dược phẩm, vvPhạm vi phủ sóng của nó là -0.1MPa ~ 27.5MPa.
2, Hiệu suất kỹ thuật
|
Độ nhớt làm việc |
1x10-3m2/s |
|
Điện tử chuyển đổi |
micro switch |
|
Chứng chỉ khung |
IP65 |
|
Nhiệt độ môi trường |
-20°C-60°C |
|
Nhiệt độ trung bình |
0°C-80°C |
|
Hiệu suất chống rung |
40m/s² |
|
Lỗi lặp lại |
1% hoặc00,5% |
|
Khả năng liên lạc |
Max 220V AC, ≤5A |
3, Thông số kỹ thuật
|
Phạm vi điều chỉnh giá trị thiết lập áp suất
|
Sự khác biệt chuyển đổi không lớn hơn
|
**Áp suất cho phép (Mpa)
|
Kích thước bên ngoài |
Tần số chuyển đổi/phút
|
Vật liệu màng |
Vòng nội bộ của giao diện
|
|
-100 ~ 0KPa |
3KPa |
1.3 |
03 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
-100~100KPa |
3KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0~100KPa |
3KPa |
1.3 |
03 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
5~170KPa |
2KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
5~210KPa |
5KPa |
1.3 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
10 ~ 350KPa |
4KPa |
1.3 |
02 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
20~700KPa |
15KPa |
1.5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.15 ~ 1.2MPa |
0.02MPa |
3 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.25 ~ 2.5MPa |
0.04MPa |
5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.37 ~ 3.7MPa |
0.08MPa |
6 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
0.7 ~ 7MPa |
0.12MPa |
10 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
1.2~12MPa |
0.15MPa |
17.5 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
|
3.5 ~ 27.5MPa |
1MPa |
34 |
01 |
30 |
Thép không gỉ hoặc polyimide |
NPT1/4 |
4, Bảng lựa chọn
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1. Hình thức sản phẩm |
|||||
|
01 |
hội nghị |
02 |
liên lạc hai lần |
03 |
EEx d |
|
04 |
Áp suất khác biệt thấp hơn |
05 |
Áp suất chênh lệch trên và dưới |
06 |
Áp suất thủy tĩnh cao |
|
07 |
lò |
||||
|
2. Shell |
|||||
|
NN |
Phong cách thông thường |
RN |
Mô hình liên lạc kép |
LC |
Mô hình chống nổ thông thường |
|
B |
Mô hình chống nổ với cửa sổ xem nhỏ |
AL |
Vỏ lò |
||
|
3Loại âm hộ |
|||||
|
01 |
poly |
02 |
thép không gỉ |
03 |
cao su |
|
4. nối sợi (có thể tùy chỉnh khi cần thiết) |
|||||
|
01 |
NPT1/4 trong |
||||
|
5. |
Xem bảng so sánh phạm vi |
||||
|
Ví dụ chọn: TXK-01NN-02-01-001 Bộ điều khiển áp suất TXK, hình dạng sản phẩm: thường, vỏ: thường, hình dạng ngăn chắn: thép không gỉ, sợi kết nối: NPT1/4 bên trong, phạm vi: 3.5-27.5MPa.
|
|||||
Bảng so sánh phạm vi
|
Mã |
Phạm vi |
Chú ý |
Mã |
Phạm vi |
Chú ý |
|
001 |
3.5-27.5MPa |
Áp suất thông thường |
002 |
1.2-12MPa |
Áp suất thông thường |
|
003 |
0.7-7MPa |
Áp suất thông thường |
004 |
0.37-3.7MPa |
Áp suất thông thường |
|
005 |
0.25-2.5MPa |
Áp suất thông thường |
006 |
0.15-1.2MPa |
Áp suất thông thường |
|
007 |
20-700KPa |
Áp suất thông thường |
008 |
10-350KPa |
Áp suất thông thường |
|
009 |
5-210KPa |
Áp suất thông thường |
010 |
5-170KPa |
Áp suất thông thường |
|
011 |
0-100KPa |
Áp suất thông thường |
012 |
-100-0KPa |
Áp suất thông thường |
|
013 |
-100-100KPa |
Áp suất thông thường |
014 |
25KPa |
Áp suất thủy tĩnh cao |
|
015 |
0-60KPa |
Áp suất khác biệt thấp hơn |
016 |
20-200KPa |
Áp suất khác biệt thấp hơn |
|
017 |
50-500KPa |
Áp suất khác biệt thấp hơn |
018 |
-0,5-0,5KPa |
Áp suất chênh lệch lò |
|
019 |
-3-3KPa |
Áp suất chênh lệch lò |
020 |
-6-6KPa |
Áp suất chênh lệch lò |
|
021 |
-12-12KPa |
Áp suất chênh lệch lò |
5, Phương pháp gỡ lỗi và sơ đồ dây chuyền chuyển đổi
Trở lại các hạt điều chỉnh đến một trạng thái yếu cơ bản, kết nối các dây C, NO, NC của công tắc với đèn tín hiệu.kết nối đèn tín hiệu với đèn xanh (C là đầu cuối chung, và khi C được kết nối với NC tại nhà máy, đèn màu xanh lá cây sẽ bật lên), và điều chỉnh nốt điều chỉnh lên và xuống theo chỉ số điểm thiết lập để thiết lập nó vào điểm thiết lập mong muốn.(Áp lực xuống tăng và áp lực lên giảm).
6, Nhìn ra và kích thước lắp đặt
01
02
03
