Thông tin chi tiết sản phẩm:
|
| Độ nhớt làm việc: | <1 × 10－3m2/s | Lỗi lặp lại: | ≤1% |
|---|---|---|---|
| Bảo hành: | 1 năm | Ứng dụng: | Thiết bị bảo vệ giảm áp tự động |
| Làm nổi bật: | Máy điều khiển áp suất chuyển đổi chống ăn mòn,Máy điều khiển công tắc áp suất trung bình |
||
Tổng quan

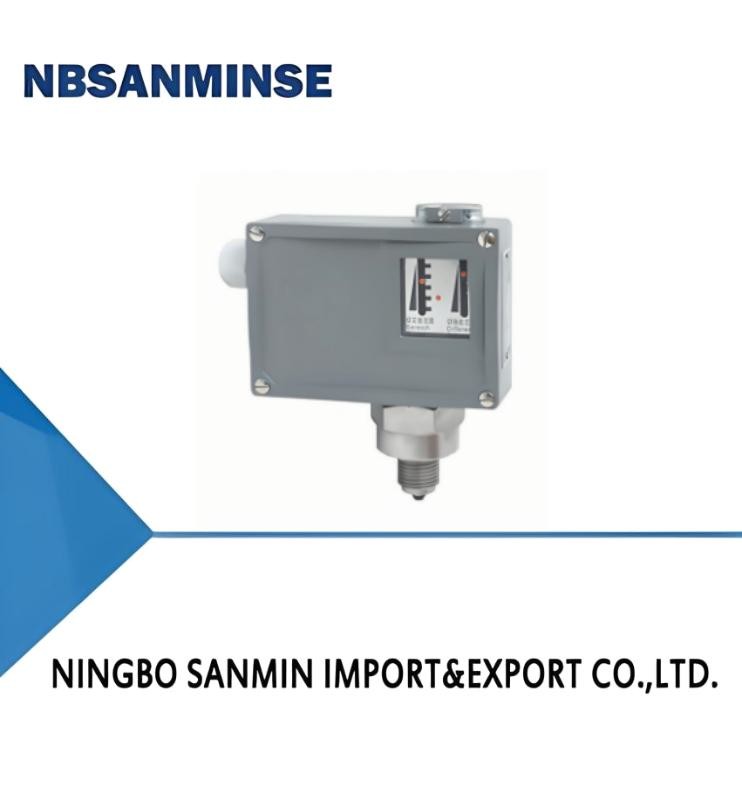

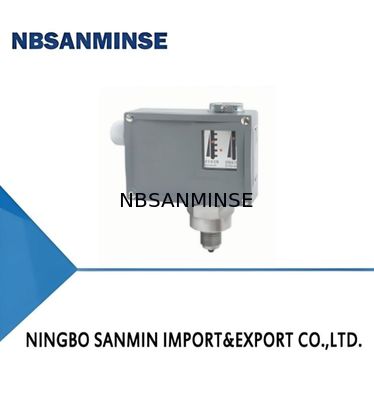

Công tắc áp suất TL1102 (áp suất trung bình chống ăn mòn)/bộ điều khiển áp suất sử dụng cảm biến dạng ống xếp, có thể dùng cho môi trường khí và lỏng ăn mòn.
Giá trị cài đặt của công tắc áp suất TL1102 (áp suất trung bình chống ăn mòn)/bộ điều khiển áp suất có thể điều chỉnh, với dải điều chỉnh từ -0,1 đến 6,3 MPa. Phạm vi nhiệt độ sử dụng rộng.
Hiệu suất kỹ thuật chính
| Thông thường | Loại chống cháy nổ | |
|---|---|---|
| Độ nhớt làm việc | <1×10－3m2/s | <1×10－3m2/s |
| Phần tử chuyển mạch | microswitch | Công tắc kín |
| Cấp chống cháy nổ | - | Exde Ⅱ CT4～T6 Số chứng nhận: GYB24.1453X |
| Mức độ bảo vệ của vỏ | IP65(Tuân thủ DIN40050 và tương đương IP65 trong GB4208) | IP54(Tuân thủ DIN40050 và tương đương IP54 trong GB4208) |
| Nhiệt độ môi trường xung quanh | －40℃～50℃ | －20℃～50℃ |
| Nhiệt độ môi chất | 0～120℃ | 0～95℃ |
| Vị trí lắp đặt | - | Giao diện áp suất hướng thẳng xuống |
| Hiệu suất chống rung | TL1102:40m/s2；TL1103:20m/s2 | Tối đa:20m/s2 |
| Sai số lặp lại | ≤1% | ≤1% |
| Công suất tiếp điểm | AC 220V 6A(Điện trở) | DC 250V 0.25A(Điện trở) 60Wmax AC 250V 5A(Điện trở) 1250VAmax |
Thông số kỹ thuật
Lỗi chuyển mạch TL1102 không thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không quá (MPa) | **Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren ngoài giao diện | Trọng lượng (kg) | Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Ống xếp | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| －0.1～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| －0.1～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| －0.1～0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01～0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02～0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03～0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03～1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05～1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05～2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3～6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
Chênh lệch chuyển mạch TL1102 có thể điều chỉnh
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không quá (MPa) | **Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren ngoài giao diện | Trọng lượng (kg) | Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Ống xếp | Thông thường | Loại chống cháy nổ | Thông thường | Loại chống cháy nổ | ||||||
| －0.1～0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| －0.1～0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| －0.1～0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| －0.1～0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0～0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0～0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01～0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02～0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03～0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03～1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05～1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05～2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3～6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
Lỗi chuyển mạch TL1103 không thể điều chỉnh (lỗi chuyển mạch nhỏ, không có loại chống cháy nổ)
| Dải điều chỉnh giá trị cài đặt (MPa) |
Chênh lệch chuyển mạch không quá (MPa) | **Áp suất cho phép ① (MPa) |
Tần số chuyển mạch/ phút |
Vật liệu cảm biến áp suất | Ren ngoài giao diện | Trọng lượng (kg) | Số bản vẽ kích thước tổng thể | Số danh mục đặt hàng | |
|---|---|---|---|---|---|---|---|---|---|
| Vỏ | Ống xếp | ||||||||
| －0.1～0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| －0.1～0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| －0.1～0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| －0.1～0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0～0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0～0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01～0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02～0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03～0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03～1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05～1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05～2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3～6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | thép không gỉ(316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, Van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Q:Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.như áp suất caoVan / van điện từ / van điện tử van /van nước/ van khí nén/xi lanh khí/van thủy lực/tích áp thủy lựcsản phẩm và vân vân.Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Q:Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
Điểm tập trung Q: Đầu nối có hệ mét hay hệ Anh không? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của bản thân ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu dùng ở Bắc Mỹ Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: Nguyên nhân thường gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Q: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Các biện pháp đối phó với môi trường nhiệt độ cao
| Các biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Khoảng hở giãn nở dự phòng |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co rút lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
