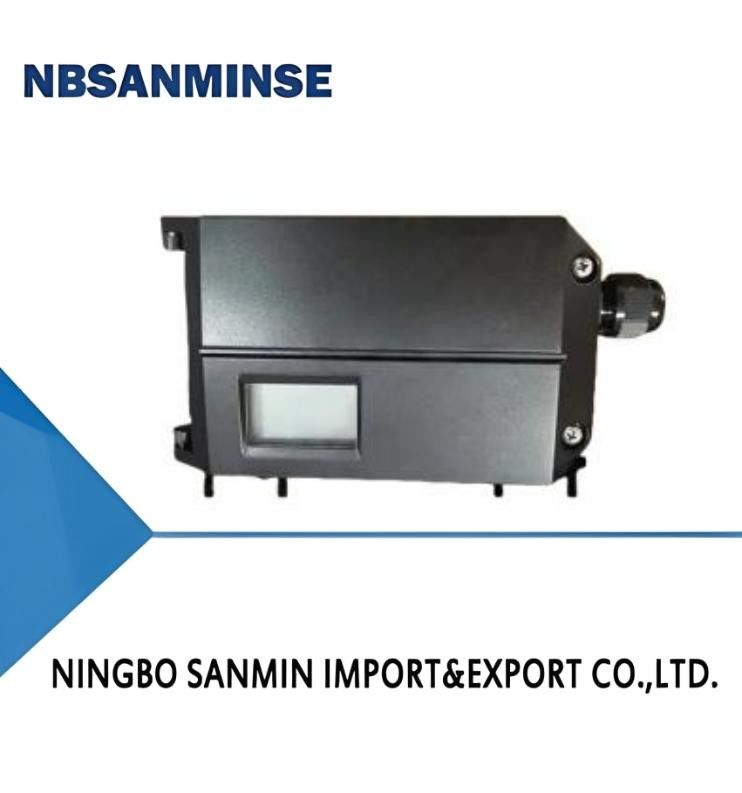

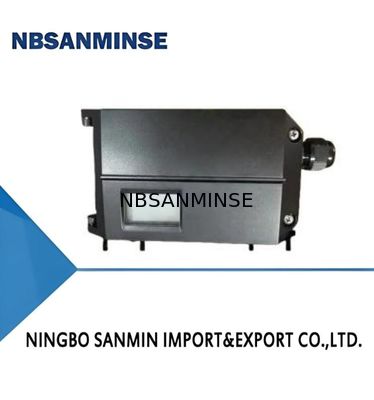

CN8000 Sanmin Dòng thiết bị định vị van điện thông minh

1. Đọc kỹ hướng dẫn lắp đặt trước khi lắp đặt bộ định vị. Lắp đặt bộ định vị theo các yêu cầu lắp đặt được mô tả. Vui lòng lưu ý một số điểm chính khi lắp đặt. Ví dụ, xác nhận vị trí ban đầu của bộ định vị hoặc trục phản hồi của cảm biến loại từ xa trước khi lắp đặt. Không xoay trục phản hồi 360° trong quá trình lắp đặt. Đối với bộ định vị hành trình thẳng thông thường, hãy đảm bảo rằng mặt phẳng trên của vỏ bộ định vị vuông góc với trục chính của van. Trong phạm vi hành trình của van, góc quay của thanh phản hồi của bộ định vị đáp ứng các yêu cầu lắp đặt.
2. Sau khi lắp đặt bộ định vị trên van, hãy kết nối nguồn khí và hệ thống dây điện. Đảm bảo rằng áp suất nguồn khí có thể mở hoàn toàn van. Nhập tín hiệu 4 - 20mA để cấp điện cho bộ định vị.
3. Khi bộ định vị được bật, hệ thống ở trạng thái chưa khởi tạo trước khi hoàn thành chức năng khởi tạo. Chỉ báo hiển thị là NOINI và giao diện trước tiên hiển thị giá trị phần trăm của cảm biến.

Tổng quan sản phẩm
Bộ định vị van điện khí nén thông minh dòng CN8000 được sử dụng kết hợp với bộ truyền động khí nén. Chúng nhận tín hiệu dòng điện một chiều 4 - 20mA từ hệ thống điều khiển tự động để có được điểm đặt điều khiển vị trí van. Đồng thời, chúng thu thập tín hiệu từ cảm biến vị trí để có được vị trí van thực tế. Thông qua quá trình xử lý tính toán của phần mềm điều khiển cho hai giá trị này, chúng điều khiển lượng khí vào và khí xả của bộ truyền động khí nén, điều khiển vị trí van để đạt đến điểm đặt.

Phiên bản chung: -20℃ ~ + 70℃

Phiên bản nhiệt độ thấp: -40℃ ~ + 70℃

Nhiệt độ chống cháy nổ tối đa trong môi trường T4 là + 60℃. Nhiệt độ chống cháy nổ tối đa trong môi trường T6 là + 40℃

Yêu cầu về nguồn khíTuân thủ ISO 8573-1

Kích thước và mật độ hạt rắn: loại 3

Điểm sương: loại 3

Hàm lượng dầu: loại 3

Khả năng chống rung

0.15mm, 10Hz-60Hz, 20 chu kỳ / trục

20 m/s², 60Hz-500Hz, 20 chu kỳ / trục

Phạm vi khuyến nghị cho hoạt động liên tục của toàn bộ van điều khiển 20m/s² không có đỉnh cộng hưởng

Áp suất nguồn Ar

2 bar:4.8 Nm³/h
4 bar:8.0 Nm³/h
6 bar:11.2 Nm³/h
Xả (đặt lại)

2 Bar:5.9 Nm³/h
4 bar :9.8 Nm³/h
6 bar:13.7Nm³/h
Xả (

giữ-vị trí)2 bar :6.6 Nm³/h
4 bar :11.1 Nm³/h
6 bar:15.6 Nm³/h
