Thông tin chi tiết sản phẩm:
|
| Tín hiệu đầu vào: | 4 ~ 20mA dc | Trở kháng: | 250 ± 15q |
|---|---|---|---|
| Áp lực cung cấp: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) | Đột quỵ: | 10 ~ 150mm 0 ~ 90 ° |
| Giao diện khí quản: | NPT1/4 | Giao diện đo áp suất: | NPT1/8 |
| Giao diện nguồn: | NPT1/2 (G1/2) | Nhiệt độ: | -20oC~70oC |
| Vật liệu: | nhôm đúc | ||
| Làm nổi bật: | Máy định vị van điện,Máy định vị van điện dòng Sanmin,Bộ định vị van khí |
||

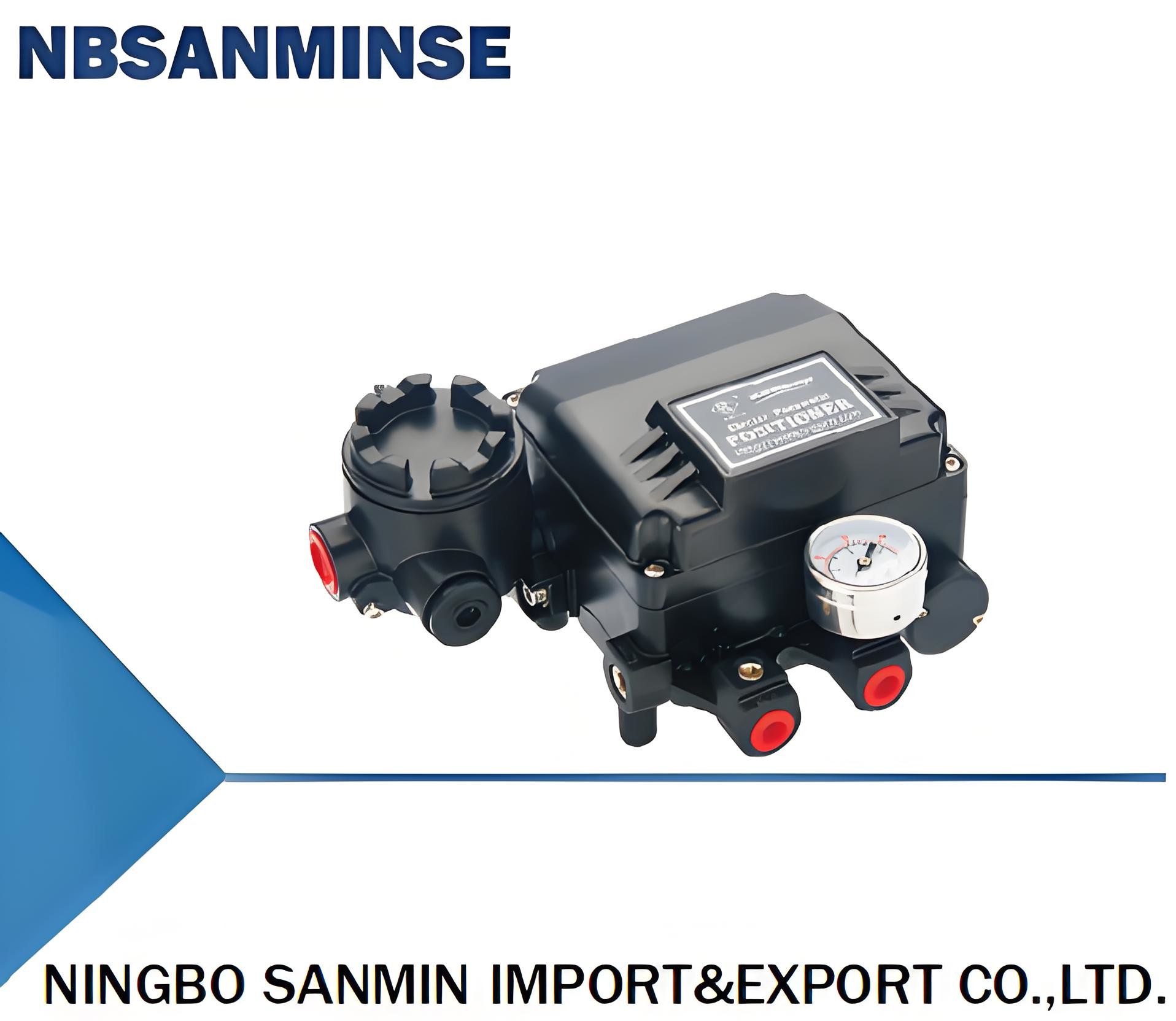

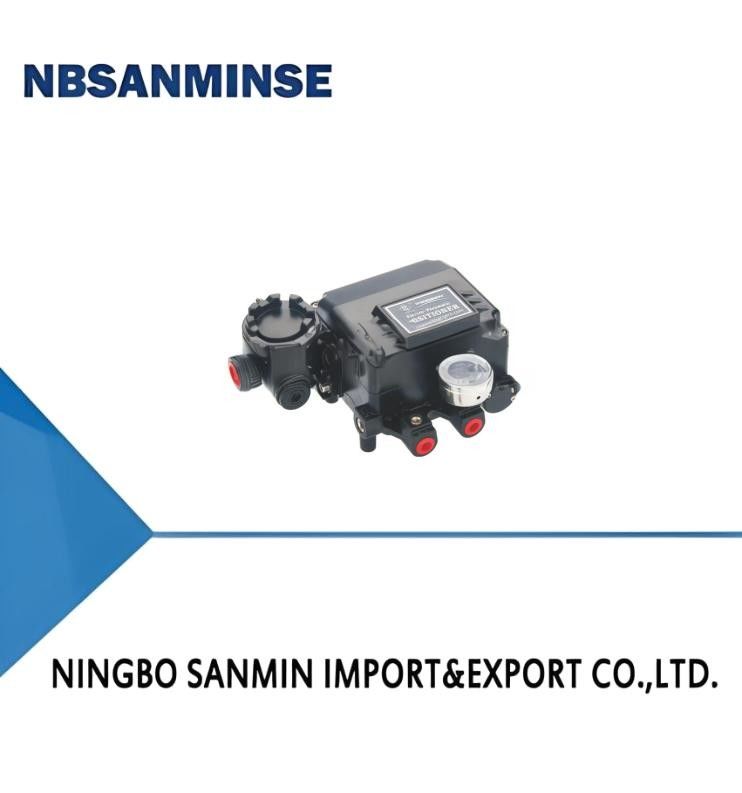

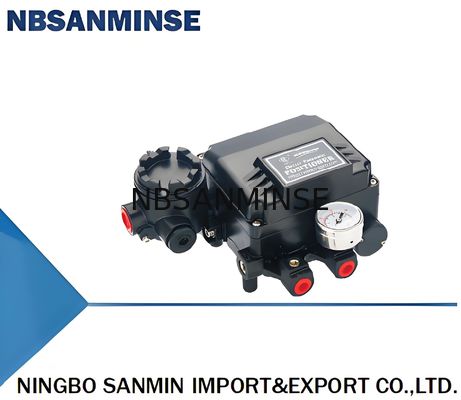

Bộ định vị van điện và gas dòng YT1000 Bộ định vị van điện và gas |
|
|
|
1. Đạt chứng nhận CE 2. Đạt chứng nhận chống cháy nổ (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb) 3. Đạt chứng nhận IP66 4. Chịu rung động cao (không ảnh hưởng trong dải 5 - 200 Hz) 5. Giao diện điện dạng lỗ, kết nối đa hướng 6. Hiệu chuẩn đơn giản, dễ thực hiện, chuyển đổi phản ứng 7. Không cần thay đổi, có thể hoàn thành điều khiển với các bộ phận 1/2 8. Thiết kế cấu trúc mô-đun cho các bộ phận, dễ sửa chữa và bảo trì |
Đầu tiên, Tổng quan sản phẩm Bộ định vị điện tử dòng YT 1000 và van điều khiển khí nén tạo thành một mạch điều khiển vòng kín. Chuyển đổi tín hiệu dòng điện một chiều từ hệ thống điều khiển thành tín hiệu điều khiển hành động van. Đồng thời, dựa trên phản hồi vị trí mở van của bộ điều chỉnh, van có thể được định vị chính xác theo tín hiệu điều khiển đầu ra của hệ thống. Bộ định vị điện tử có sẵn cho các loại bộ truyền động khí nén tác động đơn (loại hồi vị bằng lò xo) và tác động kép. |
|
| Dạng thanh phản hồiLỗ xả van điều khiển | YT1000L | YT1000R | ||||||
| Dự án | Hành trình thẳng | Hành trình góc | ||||||
| Tác động đơn | Tác động kép | Tác động đơn | Tác động kép | |||||
| Tín hiệu đầu vào | 4~20mA DC | |||||||
| Trở kháng | 250±15Ω | |||||||
| Áp suất cấp | 1.4~7kgf/cm2(20~100psi) | |||||||
| Hành trình | 10~150mm 0~90° | |||||||
| Giao diệnống dẫn | NPT1/4 | |||||||
|
bảo vệđo áp suất giao diệnNPT1/8 |
Giao diện nguồn | |||||||
| NPT1/2(G1/2) | Cấp chống cháy nổ | |||||||
| L Tuyến tính | Cấp | |||||||
| bảo vệIP66Nhiệt độ | môi trường | |||||||
| -20℃~70℃Độ tuyến | tính | |||||||
| ±1%F.S±2%FSĐộ trễ | ±1%F.S | |||||||
| Độ nhạy | ±0.2%F.S±0.5%F.S | |||||||
| Độ lặp lại±0.5% | Tiêu thụ | |||||||
| khí | 3LPM(Sup=1.4kgf/cm2,20psi) | |||||||
| Công suấtlưu thông | 80LPM(Sup=1.4kgf/cm2,20psi) | |||||||
| VậtliệuHợp kim nhôm đúc | Trọng | |||||||
| Dạng thanh phản hồi2.7kg(6 lb)2.8kg(6.2 Ib) | Mô hình | |||||||
| như áp suất caoLoại hành động | Cấp chống cháy nổ | |||||||
| Dạng thanh phản hồiLỗ xả van điều khiển | Tùy chọn | YT-1000 | L Tuyến tính | S Tác động đơn | M Ex dmbⅡBT6 Gb | 1 10~40mm(Tuyến tính) | ||
| M6x40L (Loại quay) | 1 Thể tích bộ truyền động nhỏ hơn 90cm³ | 0 Không | R Loại quay |
D Tác động kép C Ex dmb ⅡCT6 Gb |
2 40~70mm(Tuyến tính) | M6x63L (Loại quay) | ||
| 2 Thể tích bộ truyền động 90-180 cm³ | 1 +PTM(phản hồi vị trí van tích hợp) | I Ex iaⅡBT6Gb |
3 70~100 mm (Tuyến tính) M840L (Loại quay) |
3 Thể tích bộ truyền động lớn hơn 180cm³ | 2 +PTM(Phản hồi vị trí van ngoài) | |||
| P EX iaⅡC16Gb |
4 100-130 mm (Tuyến tính) M863L (Loại quay) |
3 +L/S (Công tắc giới hạn tích hợp) | N Không chống cháy nổ | |||||
| 5 130-150 mm (Tuyến tính) |
NAMUR(Loại quay) 4 +L/S(Công tắc giới hạn ngoài) |
5+PTM+L/S(Phản hồi vị trí van tích hợp và công tắc giới hạn) | ||||||
| Hỏi: Bạn có thể cung cấp mẫu miễn phí không? |
Đáp: Vâng, nhưng tùy thuộc vào sản phẩm, |
Vui lòng liên hệ với chúng tôi | ||||||
| ina@pneuhydr.com | ||||||||
hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì? Đáp: Phạm vi kinh doanh của chúng tôi là dịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bán xi lanh khí, xử lý nguồn khí, van điện từ, van khí,
van điều khiển bằng động cơ,
Van đồng, van thủy lực, xi lanh thủy lực,khí và dầu phụ kiện, đồng hồ đo áp suất v.v.Hỏi: Loại sản phẩm nào bạn có thể sản xuất?Đáp: Chúng tôi có thể sản xuất nhiều loại thép không gỉ,đồng, nhôm
gia công vật liệu.như áp suất caoVan / van điện từ / van điện van /
van nước/van khí nén /xi lanh khí/van thủy lực/bình tích áp thủy lực sản phẩm và vân vân. Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?Đáp: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị đo lường nổi tiếng gốc không?Đáp: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.Hỏi:Có bảo hành không?Đáp: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Hỏi: Đầu nối là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
Đáp:
Ren G là ren trụ thẳng không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết càng chặt. Khả năng làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ống thẳng hình trụ dùng để kết nối không làm kín; ren PT là ống côn dựa vào biến dạng và làm kín của bản thân ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ
Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane Đáp: 1MPa=10bar≈145psi≈10kg
Hỏi: Nguyên nhân thông thường gây cháy cuộn dây van điện từ là gì?
Đáp: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu điều khiển bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường nóng, rung động mạnh, v.v.
Hỏi:
Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung
Các biện pháp đối phó với môi trường nhiệt độ cao
Các biện pháp đối phó với môi trường cực lạnhGioăng Cao su Floro, PTFE
Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane Bôi trơn
| Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) | Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý cấp khí |
| Tăng cường làm mát, loại bỏ nước hiệu quả | Làm khô điểm sương cực thấp (làm lạnh + loại hấp phụ), sưởi ấm | Các bộ phận kim loại |
| Dự trữ khoảng hở giãn nở | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển |
| Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt |
| Để xa nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | |
