Thông tin chi tiết sản phẩm:
|
| Tín hiệu đầu vào: | 4~20mA một chiều | Áp lực cung cấp: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| Trở kháng: | 250 ± 15Ω | Đột quỵ: | 10 ~ 150mm 0 ~ 90 ° |
| Giao diện khí quản: | NPT1/4 | Giao diện nguồn: | NPT1/2 (G1/2) |
| Máy đo áp suất Inter: | NPT1/8 | Nhiệt độ: | -20oC~70oC |
| Vật liệu: | Nhôm đúc | ||
| Làm nổi bật: | Bộ định vị van khí,Máy định vị van dòng Sanmin,Máy định vị van điện dòng Sanmin |
||

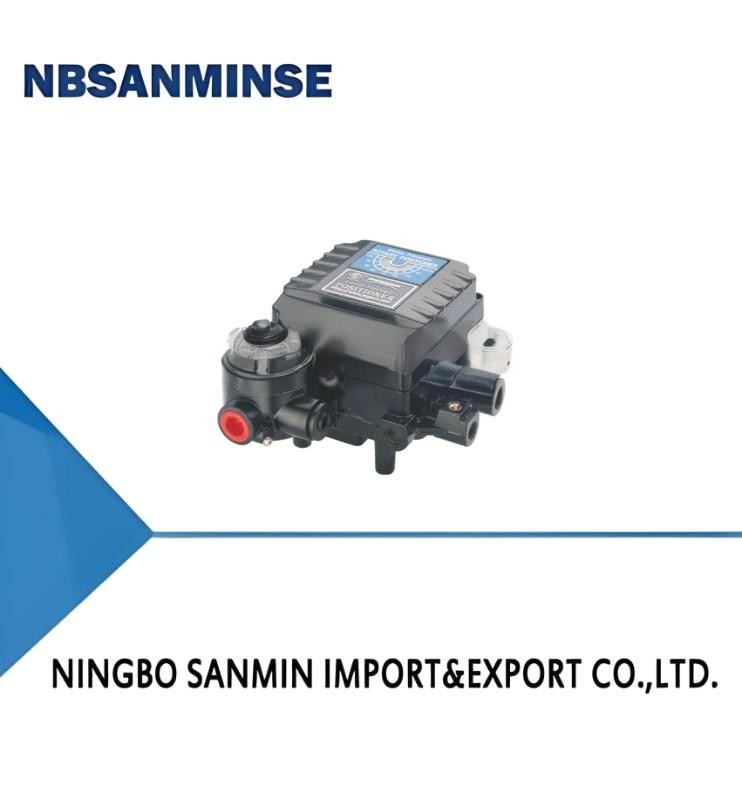

| Bộ định vị van điện và khí nén dòng CN1000 | |
|
|
1. Đạt chứng nhận CE. 2. Đạt cấp chống cháy nổ (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb). 3. Đạt chứng nhận IP66. 4. Chịu rung động cao (không ảnh hưởng trong dải 5-200 Hz). 5. Giao diện điện dạng lỗ, có thể chuyển đổi theo mọi hướng. 6. Hiệu chuẩn đơn giản, dễ thực hiện, chuyển đổi phản ứng. 7. Không cần thay đổi, có thể hoàn thành điều khiển với các bộ phận 1/2. 8. Thiết kế cấu trúc mô-đun cho các bộ phận, dễ sửa chữa và bảo trì. 9. Dễ dàng kết nối phản hồi. |
| Đầu tiên, Tổng quan sản phẩm Bộ định vị điện tử và van điều khiển khí nén dòng CN1000 tạo thành một mạch điều khiển vòng kín. Chuyển đổi tín hiệu dòng điện một chiều từ hệ thống điều khiển thành hành động điều khiển van khí. Đồng thời, dựa trên phản hồi vị trí mở của van, vị trí van có thể được định vị chính xác theo tín hiệu điều khiển đầu ra của hệ thống. Bộ định vị điện có sẵn loại tác động đơn (loại hồi vị bằng lò xo) và bộ truyền động khí nén tác động kép. |
|
| Mô hình | CN1000L |
CN1000R | ||
Dự án |
Đường thẳng hành trình |
Góchành trình |
||
| Tác động đơn | Tác động kép | Tác động đơn | Tác động kép | |
| Inđầu vào tín hiệu | 4~20mA DC | Cung cấp áp suất | 1.4~7kgf/cm2(20~100psi) | |
| Trở kháng | 250±15Ω | Hành trình | 10~150mm 0~90° | |
| Tgiao diện khí | NPT1/4 | Giao diện nguồn | NPT1/2(G1/2) | |
| Pđồng hồ đo áp suấtgiao diện | NPT1/8 | Cấp chống cháy nổ | Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb | |
| Pbảo vệ cấp | IP66 | Lđộ tuyến tính | ±1%F.S ±2%FS | |
| Nhiệt độ môi trường | -20℃~70℃ | Độ trễ | ±1%F.S | |
| Sđộ nhạy | ±0.2%F.S±0.5%F.S | Atiêu thụ khí | 3LPM(Sup=1.4kgf/cm2,20psi) | |
| Độ lặp lại | ±0.5% | Flưu lượng công suất | 80LPM(Sup=1.4kgf/cm2,20psi) | |
| Mvật liệu | Nhôm đúc |
| Những loại sản phẩm nào bạn có thể sản xuất?cân nặng | 2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000 |
Ltuyến tính | STác động đơn | MEx dmbⅡBT 6 Gb |
1 10 ~ 40 mm(loại thẳng) M6x40L (Loại quay) |
1 Thể tích bộ truyền động nhỏ hơn 90cm³ |
0Không |
| RLoại quay | DTác động kép | CEx dmbⅡCT 6 Gb |
2 40 ~ 70 mm(loại thẳng) M6x63L (quay) |
2 Thể tích bộ truyền động từ 90 đến 180 cm³ | 1 +PTM(Phản hồi vị trí van tích hợp) | |
|
_____ |
_____ |
IEx iaⅡB T6 Gb |
3 70~100mm(tuyến tính) M8x40L (Loại quay) |
3 Thể tích bộ truyền động lớn hơn 180cm³ | 2 +PTM(Phản hồi vị trí van ngoài) | |
|
_____ |
_____ |
PEx iaⅡC T6 Gb |
4 100~130mm(tuyến tính) M8x63L (Loại quay) |
_____ |
3 +L/S(Công tắc giới hạn tích hợp) | |
|
_____ |
_____ |
NKhông chống cháy nổ |
5 130~150mm(tuyến tính) NAMUR (Loại quay) |
_____ |
4 +L/S(Công tắc giới hạn ngoài) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S(Phản hồi vị trí van và công tắc giới hạn tích hợp) |
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Q:Những loại sản phẩm nào bạn có thể sản xuất?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ
,đồng, nhôm gia công vật liệu.ví dụ như áp suất caoVan / van điện từ / van điện tử /van nước/ van khí nén/xi lanh khí/ van thủy lực/ bộ tích năng lượng thủy lựcsản phẩm và vân vân.Q: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể sản xuất. Chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp trong việc sản xuất. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q:
Có bảo hành không?
Điểm tập trung Q: Đầu nối có phải là hệ mét hay hệ Anh? Sự khác biệt giữa ren PT, NPT và G là gì?
A:
Ren G là ren hình trụ và không tự làm kín, cần thêm gioăng để chống rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng kín. Khả năng làm kín đạt được thông qua biến dạng của ren, và thường sử dụng chất bịt kín hoặc băng keo để tăng cường hiệu quả làm kín.
Ren G là ống thẳng hình trụ dùng cho kết nối không làm kín; ren PT là ống côn dựa vào biến dạng và làm kín của bản thân ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ. Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề về lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.Q: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm tập trung Biện pháp đối phó với môi trường nhiệt độ cao
| Biện pháp đối phó với môi trường cực lạnh | Gioăng | Cao su Floro, PTFE |
| Cao su nitrile nhiệt độ thấp, cao su silicone, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (bay hơi thấp) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Làm khô điểm sương cực thấp (làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ bền ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Tránh xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
