Thông tin chi tiết sản phẩm:
|
| Kiểu diễn xuất: | Hành động kép | Dịch: | Không khí (được lọc bởi phần tử bộ lọc 40um) |
|---|---|---|---|
| Báo chí điều hành: | 0,1 ~ 1,0 MPa (14 ~ 145 psi) | Áp lực bằng chứng: | 1,5 MPa (215psi) |
| Nhiệt độ C: | - 20 ~ 70 | Phạm vi tốc độ: | 30 ~ 500 mm/s |
| đột quỵ có thể điều chỉnh: | - 10 ~ 0 mm | Loại đệm: | Cản |
| Làm nổi bật: | smc air cylinders,guided pneumatic cylinder |
||

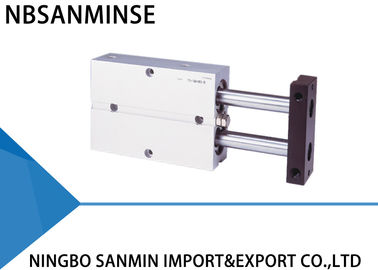

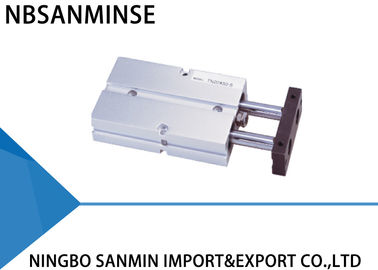

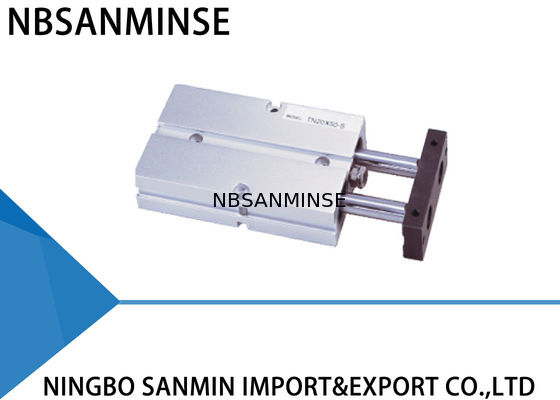

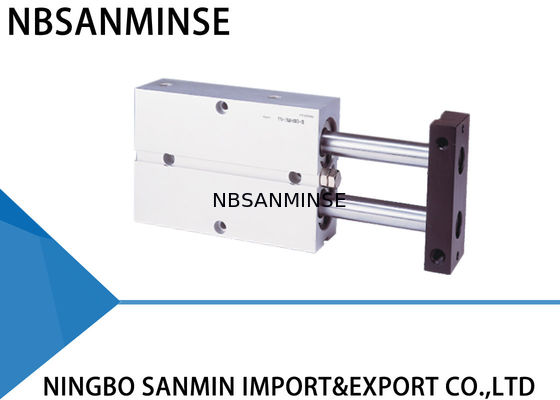

Xi lanh trục kép TN Series
Đặc điểm sản phẩm
1. Tuân thủ tiêu chuẩn doanh nghiệp.
2. Chế độ lắp đặt và cố định âm tiết kiệm không gian lắp đặt.
3. Có khả năng chống uốn và xoắn tốt.
4. Các lỗ lắp trên ba mặt tạo điều kiện lắp đặt đa vị trí.
5. Bộ giảm chấn ở phía trước xi lanh có thể điều chỉnh hành trình của xi lanh và giảm va đập.
6. Cấu hình tiêu chuẩn của dòng này có nam châm và không có loại không có nam châm.
Thông số kỹ thuật
| Đường kính lỗ (mm) | 10 | 16 | 20 | 25 | 32 |
| Loại tác động | Tác động kép | ||||
| Chất lỏng | Khí nén (được lọc bằng bộ lọc 40 um) | ||||
| Áp suất hoạt động | 0.1 ~ 1.0 MPa (14 ~ 145 psi) | ||||
| Áp suất thử nghiệm | 1.5 MPa (215psi) | ||||
| Nhiệt độ C | - 20 ~ 70 | ||||
| Tốc độ mm/s | 30 - 500 | ||||
| Hành trình điều chỉnh mm | -10 ~ 0 | ||||
| Dung sai hành trình |
+1.0 0 |
||||
| Loại giảm chấn | Bộ giảm chấn | ||||
| Dung sai không xoay | ±0.4° | ±0.3° | |||
| Kích thước cổng | M5 × 0.8 | 1/8” | |||
Lắp đặt & Sử dụng
1. Khi tải thay đổi trong quá trình làm việc, nên sử dụng xi lanh có dung tích đầu ra dồi dào.
2. Nên chọn xi lanh tương ứng có khả năng chịu nhiệt độ cao hoặc chống ăn mòn trong điều kiện nhiệt độ cao hoặc ăn mòn;
3. Cần thực hiện các biện pháp bảo vệ cần thiết trong môi trường có độ ẩm cao, nhiều bụi hoặc giọt nước, bụi dầu và xỉ hàn.
4. Các chất bẩn trong đường ống phải được loại bỏ trước khi xi lanh được kết nối với đường ống để ngăn chặn các hạt xâm nhập vào xi lanh;
5. Chất lỏng được sử dụng bởi xi lanh phải được lọc đến 40um hoặc thấp hơn.
6. Vì cả nắp trước và piston đều ngắn, nên không thể sử dụng hành trình quá lớn.
7. Nên áp dụng biện pháp chống đóng băng trong môi trường nhiệt độ thấp để ngăn ngừa hơi ẩm đóng băng.
8. Xi lanh nên tránh tải xuyên tâm khi hoạt động để duy trì hoạt động bình thường và kéo dài tuổi thọ.
9. Nếu xi lanh bị tháo rời và bảo quản trong thời gian dài, vui lòng thực hiện xử lý chống gỉ cho bề mặt. Nắp chống bụi nên được lắp vào các cổng vào và ra. Vì độ chính xác của việc sản xuất và dẫn hướng cao, vui lòng không tháo rời khối cố định hoặc nắp xi lanh.
Tại sao chọn chúng tôi
1: Chất lượng cao với giá cả cạnh tranh.
2: Có thể chấp nhận đơn hàng mẫu & đơn hàng số lượng nhỏ.
3: Tùy chỉnh theo yêu cầu đặc biệt của bạn.
4: Cung cấp thông tin sản phẩm miễn phí.
5: Đảm bảo chất lượng đáng tin cậy và dịch vụ sau bán hàng tích cực
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Vâng, nhưng tùy thuộc vào sản phẩm, Vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Q: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu phụ tùng tự động hóa với đầy đủ container, và bánxi lanh khí nén, xử lý nguồn khí, van điện từ,van khí,van điều khiển bằng động cơ, van đồng, van thủy lực, xi lanh thủy lực, khí và dầu phụ kiện, đồng hồ đo áp suất v.v.
Q: Bạn có thể sản xuất những loại sản phẩm nào?A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ,
đồng, nhômgia công vật liệu. như áp suất caoVan / van điện từ / van điện tử van /van nước/van khí nén /xi lanh khí nén/van thủy lực/bình tích áp thủy lựcsản phẩm và vân vân.Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. Nhưng bạn cần cung cấp cho chúng tôi sự ủy quyền nếu có thể.Q: Bạn có thể cung cấp hàng hóa thương hiệu khí nén và thủy lực, thiết bị nổi tiếng gốc không?
A: Có, chúng tôi có thể cung cấp các thương hiệu như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Q: Có bảo hành không?
A: Có, thông thường sản phẩm được bảo hành chất lượng một năm.
Q: Đầu nối có hệ mét hay hệ Anh không? Sự khác biệt giữa ren PT, NPT và G là gì?
Gioăng Ren G là ren hình trụ và không tự làm kín, cần có thêm gioăng để ngăn rò rỉ. PT và NPT là ren côn, ren trong và ren ngoài càng siết chặt càng chặt. Việc làm kín đạt được thông qua biến dạng của ren, và chất bịt kín hoặc băng dính thường được sử dụng kết hợp để tăng cường hiệu quả làm kín
Ren G là ren ống thẳng hình trụ dùng cho kết nối không kín; ren PT là ống côn dựa vào biến dạng và làm kín của bản thân ren; NPT cũng là ống côn có góc biên dạng răng là 60 độ, chủ yếu sử dụng ở Bắc Mỹ
Q: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg Q: Nguyên nhân phổ biến gây cháy cuộn dây van điện từ là gì?
A: Điện áp và tần số không chính xác, chuyển mạch thường xuyên, đầu mồi bị vào chất lỏng, vấn đề lõi van và lò xo,
môi trường
nóng, rung động mạnh, v.v.
Q: Cần lưu ý gì đối với các bộ phận khí nén trong môi trường nhiệt độ cao hoặc cực lạnh?
Điểm nhấnCác biện pháp đối phó với môi trường nhiệt độ cao Các biện pháp đối phó với môi trường cực lạnh
Gioăng Cao su Floro, PTFE
| Cao su nitrile nhiệt độ thấp, cao su silicon, polyurethane | Bôi trơn | Mỡ tổng hợp nhiệt độ cao (ít bay hơi) |
| Mỡ nhiệt độ thấp (điểm rót thấp, độ nhớt thấp) | Xử lý nguồn khí | Tăng cường làm mát, loại bỏ nước hiệu quả |
| Sấy khô điểm sương cực thấp (loại làm lạnh + hấp phụ), sưởi ấm | Các bộ phận kim loại | Dự trữ khoảng hở giãn nở |
| Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co ngót vì lạnh | Các bộ phận điều khiển | Cuộn dây cấp chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp |
| Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, ngăn ngừa ngưng tụ lạnh | Lắp đặt | Để xa nguồn nhiệt, thêm tấm cách nhiệt |
| Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt | ||
