Thông tin chi tiết sản phẩm:
|
| Hình thức vai trò: | Hành động đơn hành động | Tín hiệu đầu vào: | 4-20madc |
|---|---|---|---|
| Áp lực: | 1,4-7kgf/cm2 (0.14-0,7MPa) | Chuyến đi chơi: | 10-150mm 0-60° 0-90° |
| Nhiệt độ lưu trữ: | -40-80 | Nhiệt độ: | -30-70℃ |
| Vật liệu: | Hợp kim nhôm | Cân nặng: | 1,5kg |
| Làm nổi bật: | Máy định vị van hợp kim nhôm nhẹ,Sanmin Intelligent Electric Valve Locator,Máy định vị van điện nhẹ |
||

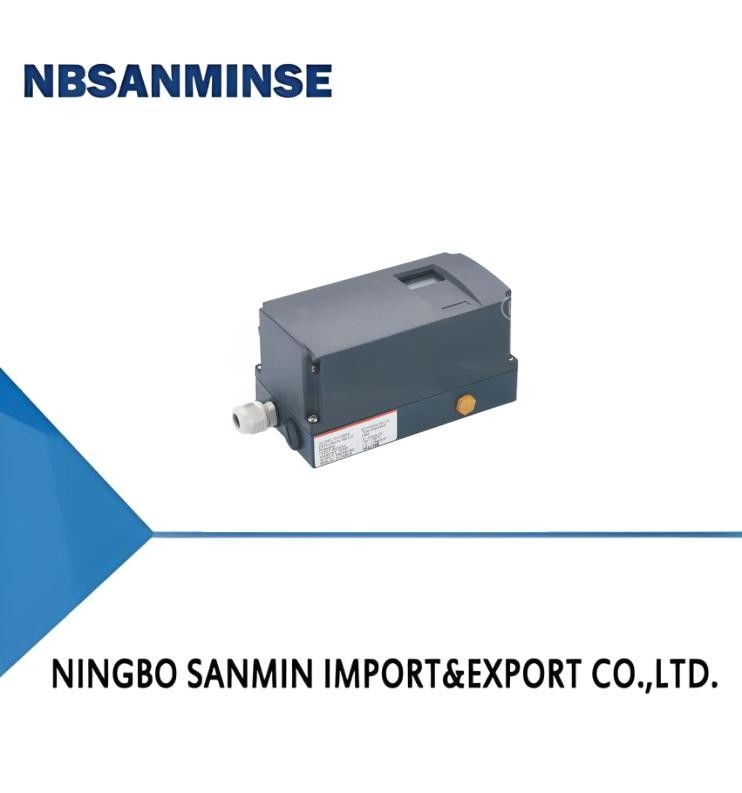

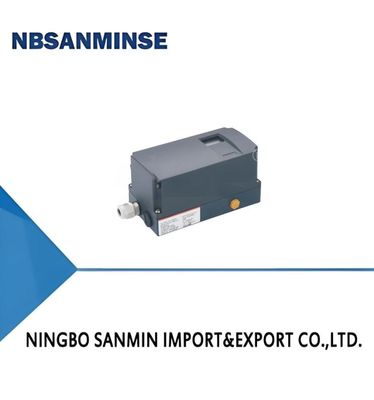

CN5000 Máy định vị van điện thông minh |
|
|
|
1, Locator này nội bộ kiểm soát kỹ thuật số đầy đủ, độ tin cậy cao, ổn định tốt, khối lượng nhỏ, trọng lượng nhẹ vv 2Không cần bất kỳ công cụ nào, chỉ cần nhấn giao diện định vị trên một vài nút, có thể hoàn thành việc gỡ lỗi. 3Các chức năng là đơn giản để thiết lập và điều chỉnh là / khi phản ứng cách, van mở / loại đóng, đặc điểm đầu ra, thẳng đi hoặc góc đột quỵ cũng như cài đặt trực tiếp. |
|
Đầu tiên, Tổng quan về sản phẩm CN5000 thiết bị định vị van điện thông minh, sử dụng hoạt động và hoạt động hoàn toàn kỹ thuật số, phù hợp với việc di chuyển thẳng hoặc góc của các thiết bị điều khiển khí.Cách hoạt động đơn và hai lần khi sử dụng. Locator là một hệ thống hai dây thiết bị, cung cấp PlD chức năng điều chỉnh, nhưng như là một bộ điều chỉnh và vị trí của các thiết bị điều khiển thông minh cao.Địa điểm 4 ~ 20 mA bởi các tín hiệu đầu vào để điều khiển, PlD điều khiển bởi + 24 VDC dòng mạch đầu ra nguồn điện với bộ phát, Đồng thời,Nó sẽ ngoài toàn bộ đầu ra của bộ điều khiển tín hiệu hiện tại được chuyển đổi thành các chức năng chính của bộ điều chỉnh ổ đĩa, có phù hợp với ma sát gốc van làm việc,bù đắp bởi sự thay đổi áp suất trung bình gây ra bởi lực không cân bằng để các cửa van tương ứng với các tín hiệu điều khiển đầu ra điều chỉnh để đạt được vị trí chính xác- Hỗ trợ giao thức liên lạc HART. |
|
| Model | CN5000 | |
| Hình thức vai trò | Hành động đơn | Chức năng hoạt động đôi |
| Tín hiệu đầu vào | 4-20mADC | |
| Tín hiệu hiện tại tối thiểu | 3.0 mA (loại tiêu chuẩn), 3.8 mA (HART) | |
| Áp suất không khí đầu vào | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| Chuyến đi | 10-150mm | 0-60° 0-90° |
| Giao diện điện | G1 / 2, NPT 1 / 2 (tùy chọn) | Lỗi hysteresis | ± 0,5% F.S |
| Giao diện cung cấp không khí | NPT 1 / 4 (tùy chọn) | Độ chính xác lặp lại | ± 0,3%F.S |
| Mức độ bảo vệ | IP65 | OTính năng đầu ra | Đường thẳng, tỷ lệ tương đương, mở nhanh |
| Thể loại chống nổ | Ex IICT6 Gb | Đường chống động đất | 6G |
| Snhiệt độ torage | -40-80°C | Truyền thông (tùy chọn) | Truyền thông HART |
| Wnhiệt độ hoạt động | -30-70°C | Phản hồi | 4-20mA ((DC24V) |
| Độ ẩm môi trường | 5-95 RH (ở 40°C) | Mđộng mạch | Hợp kim nhôm |
| Ltrong năm | ± 1% F.S | Wtám | 1.5kg |
| Kháng trở | Thông thường3250/20Madc,HART340/20mADC | Pkhông | Xịt điện polyester epoxy |
|
* Các thông số trên với nhiệt độ khí quyển 20 'C pabs 760mmHg, độ ẩm tương đối 65% RH cho điểm chuẩn. Thứ ba, hướng dẫn cài đặt 1. Các trục chính để vị trí kết nối với các thiết bị điều khiển khí nén. kết nối ống đầu ra không được phép có hiện tượng rò rỉ. 2. Nhấn vào "+" và "_" sự kết hợp phím để điều khiển van trong nửa mở, xem giá trị hiển thị trong 50% nếu không, xoay thiết lập bánh răng, làm cho nó trong phạm vi này;Nhấn "+" với "_" sự kết hợp phím, Các giá trị vị trí của van trong phạm vi thay đổi sau: A,Trip thẳng (20%-80%). B,The Angle of stroke (5%-95%). 3. Đồng thời giữ các phím chức năng và phím "+" là hơn hơn 5 giây, bắt đầu khởi tạo tự động. 4. Sau khi thành công của việc khởi tạo theo FlNSH, nhấn functionmodel là lớn hơn 5 giây để thoát ra. 5. Giữ phím chức năng lớn hơn 5 giây để nhập menu nhấp "+3key thay đổi giá trị, và sau đó nhấp"-"key giá trị phục hồi. Bấm phím chế độ lớn hơn 5 giây để lưu và có thể. |
|||
| Model | Hình thức chức năng | Lịch sản xuất | Chế độ Acation | Loại bảo vệ | Giao diện điện | Khígiao diện mạch | Loại thiết bị |
| CN 5000 |
0Tiêu chuẩn chức năng |
Hành trình đường thẳng | S Hành động đơn |
N Loại thông thường |
1G1/2 (tùy chọn) | 1Rc1/4 (lựa chọn) | 0Phần phụ kiện cài đặt tiêu chuẩn |
| Chức năng phản hồi vị trí van | R Chuyến đi góc | D Chức năng hoạt động đôi | ALoại an toàn nội tại | 2NPT1/2 (tùy chọn) | 2NPT 1 / 4 (lựa chọn) | 0Các phụ kiện lắp đặt (xem hình ảnh) | |
| 2HART | _____ | _____ | BLớp chống cháy | _____ | _____ |
0Quarterturen cài đặt phụ kiện (độ tùy chỉnh của người mua) |
|
| Phản hồi vị trí van 3 + HART | _____ | _____ | _____ | _____ | _____ | _____ |
Q: Bạn có thể cung cấp các mẫu miễn phí không?
A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Mảng kinh doanh của ông là gì?
A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.
Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.
Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?
A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.
Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?
A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong
G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?
Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv
Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?
| Điểm tập trung | Các biện pháp đối phó môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Hạt | Fluor cao su, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Lôi trơn | Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) | Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp) |
| Xử lý nguồn cung cấp không khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt |
| Các thành phần kim loại | Khoản chấp thuận mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh |
| Các thành phần điều khiển | Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh |
| Cài đặt | Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
