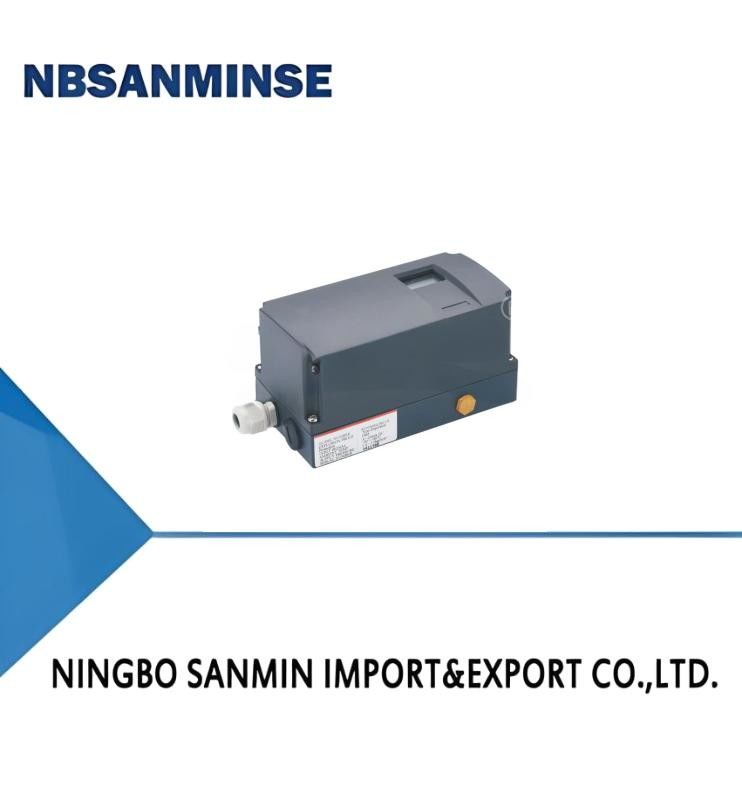

CN5000 Máy định vị van điện thông minh

1, Locator này nội bộ kiểm soát kỹ thuật số đầy đủ, độ tin cậy cao, ổn định tốt, khối lượng nhỏ, trọng lượng nhẹ vv

2Không cần bất kỳ công cụ nào, chỉ cần nhấn giao diện định vị trên một vài nút, có thể hoàn thành việc gỡ lỗi.

3Các chức năng là đơn giản để thiết lập và điều chỉnh là / khi phản ứng cách, van mở / loại đóng, đặc điểm đầu ra, thẳng đi hoặc góc đột quỵ cũng như cài đặt trực tiếp.

Đầu tiên, Tổng quan về sản phẩm

CN5000 thiết bị định vị van điện thông minh, sử dụng hoạt động và hoạt động hoàn toàn kỹ thuật số, phù hợp với việc di chuyển thẳng hoặc góc của các thiết bị điều khiển khí.Cách hoạt động đơn và hai lần khi sử dụng. Locator là một hệ thống hai dây thiết bị, cung cấp PlD chức năng điều chỉnh, nhưng như là một bộ điều chỉnh và vị trí của các thiết bị điều khiển thông minh cao.Địa điểm 4 ~ 20 mA bởi các tín hiệu đầu vào để điều khiển, PlD điều khiển bởi + 24 VDC dòng mạch đầu ra nguồn điện với bộ phát, Đồng thời,Nó sẽ ngoài toàn bộ đầu ra của bộ điều khiển tín hiệu hiện tại được chuyển đổi thành các chức năng chính của bộ điều chỉnh ổ đĩa, có phù hợp với ma sát gốc van làm việc,bù đắp bởi sự thay đổi áp suất trung bình gây ra bởi lực không cân bằng để các cửa van tương ứng với các tín hiệu điều khiển đầu ra điều chỉnh để đạt được vị trí chính xác- Hỗ trợ giao thức liên lạc HART.

* Các thông số trên với nhiệt độ khí quyển 20 'C pabs 760mmHg, độ ẩm tương đối 65% RH cho điểm chuẩn.

Thứ ba, hướng dẫn cài đặt

1. Các trục chính để vị trí kết nối với các thiết bị điều khiển khí nén. kết nối ống đầu ra không được phép có hiện tượng rò rỉ.

2. Nhấn vào "+" và "_" sự kết hợp phím để điều khiển van trong nửa mở, xem giá trị hiển thị trong 50% nếu không, xoay thiết lập bánh răng, làm cho nó trong phạm vi này;Nhấn "+" với "_" sự kết hợp phím, Các giá trị vị trí của van trong phạm vi thay đổi sau: A,Trip thẳng (20%-80%). B,The Angle of stroke (5%-95%).

3. Đồng thời giữ các phím chức năng và phím "+" là hơn hơn 5 giây, bắt đầu khởi tạo tự động.

4. Sau khi thành công của việc khởi tạo theo FlNSH, nhấn functionmodel là lớn hơn 5 giây để thoát ra.

5. Giữ phím chức năng lớn hơn 5 giây để nhập menu nhấp "+3key thay đổi giá trị, và sau đó nhấp"-"key giá trị phục hồi. Bấm phím chế độ lớn hơn 5 giây để lưu và có thể.

0Tiêu chuẩn

chức năng

N Loại thông thường

0Quarterturen cài đặt phụ kiện

(độ tùy chỉnh của người mua)
