Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Kiểu: | Van đầu vào/van cân bằng |
|---|---|---|---|
| Nhiệt độ: | 200oC | Báo chí kiểm tra tối đa: | 1.5 (MPa) |
| DN: | 50, 65, 80, 100, 125, 150, 200, 225, 250,300 | Thân van: | gang |
| Làm nổi bật: | electromagnetic pulse valve,pulse air valve |
||

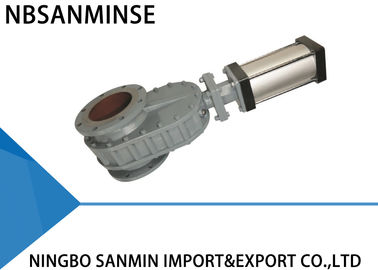

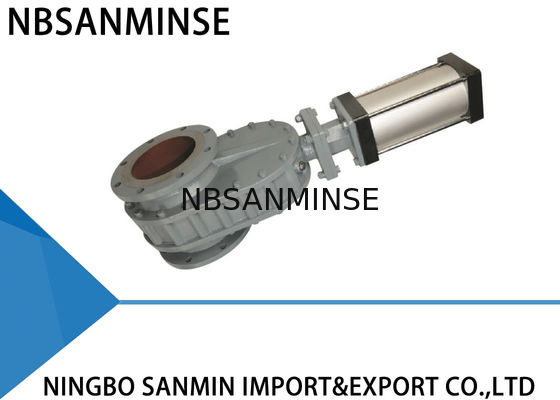

Độ tin cậy cao van đĩa kép hợp kim / vật liệu gốm DN 50 65 80
Performance chính
Mô hình van đĩa kép WZ644-10Q sử dụng một niêm phong đĩa kép và bề mặt niêm phong được làm bằng hợp kim chống mòn hoặc gốm sứ.,Do đó, độ tin cậy tổng thể của hệ thống được tăng lên đáng kể.
Hiệu suất hoạt động
Khi không khí được đưa vào cửa xi-lanh trên, thanh pít-tông đẩy đĩa kép xuống và van đóng.Khi không khí được đưa vào cửa xi-lanh dưới,thanh piston đẩy đĩa kép lên và van được mở.Ứng lực nén được đặt giữa các đĩa và vòng niêm phong, buộc các đĩa chống lại vòng niêm phong, và cũng cho phép các đĩa di chuyển dọc,giúp bù đắp sự giãn nở và co lại nhiệt của các bộ phận và đảm bảo niêm phong kín trong mọi điều kiện Khi vận hành van, đĩa kép xoay để xoay và đánh bóng bề mặt niêm phong. Khi sản phẩm chảy qua van,Bất kỳ vật liệu nào đi vào buồng bên trong đều được loại bỏ bằng hành động dòng chảy xoáy.Do đó, van tự làm sạch.Thiết bị lọc không khí bổ sung có thể được cung cấp để đảm bảo hiệu suất làm sạch tại chỗ.Tất cả các đặc điểm này đảm bảo một thời gian sử dụng lâu dài cho van và tăng độ tin cậy của hệ thống của bạn .
Ứng dụng
Bất kỳ bụi, bột, và các sản phẩm hạt trong các nhà máy điện than, nhà máy đúc, nhà máy sắt và thép, ngành công nghiệp dược phẩm và hóa học.
Các thông số kỹ thuật
Áp suất hoạt động tối đa: 1,0MPa
Áp suất thử nghiệm tối đa: 1,5MPa
Nhiệt độ hoạt động: <200°C
Áp suất thử nghiệm rò rỉ: 1.1MPa
Thiết lập và ứng dụng
1Trước khi lắp đặt, hãy chắc chắn rằng động cơ không khí không có bất kỳ khiếm khuyết nào như vỡ và rãnh.
2. Đảm bảo các flange khớp, chiều dài cấu trúc, áp suất hoạt động tối đa và đường kính danh nghĩa được phù hợp với yêu cầu.
3. Trong quá trình lắp đặt, không được phép điều chỉnh lại các nốt và nốt đã được gắn ban đầu. Đặt trung tâm của hai đường ống và đường kính van để đồng trục. Giữ bề mặt vòm phẳng.Ứng dụng lực đồng đều để thắt nút .
4Sau khi lắp đặt, đưa không khí từ cổng xi lanh trên và dưới để kiểm tra xem van có thể được mở hoặc đóng bình thường hay không.
5. Kiểm tra công tắc điều khiển (nếu có) để xem nó có được gắn chắc chắn hay không, xem thông số của nó có phù hợp với nguồn điện truy cập,và liệu nó có thể hoạt động đúng trong hoàn toàn mở và hoàn toàn đóng điều kiện .
Phương pháp khắc phục sự cố
| Vấn đề | Nguyên nhân | Phương pháp khắc phục sự cố |
| Sự rò rỉ trong bề mặt niêm phong | Ô nhiễm giữa đĩa và bề mặt niêm phong | Xóa bụi bẩn |
| Thiệt hại cho các cặp vòng niêm phong | Sửa chữa hoặc thay thế | |
| Rác thải trong khớp vòm | Vít được vít không đồng đều | Đồng đều vít trục |
| Hư hỏng bề mặt miếng kẹp | Sửa chữa bề mặt miếng lót | |
| Thiệt hại cho bộ phân cách | Thay thế khoảng cách | |
| Van không được mở hoặc đóng đúng cách | Lưu trữ bụi | Loại bỏ bụi thường xuyên |
| Áp suất không khí không đủ, rò rỉ nghiêm trọng | Sửa chữa đường ống cung cấp không khí | |
| Các thành phần khí nén đã bị lão hóa và mất hiệu quả | Thay thế các thành phần bị hư hỏng | |
| Rác thải hộp nhồi | Chất nhồi đã già và bị mòn nặng. | Thay thế chất nhồi |
Các bộ phận và vật liệu chính
| Điểm | Tên | Vật liệu | Điểm | Tên | Vật liệu |
| 1 | Cơ quan van | Sắt mềm | 5 | Chiếc T-piece nối | Thép đúc |
| 2 | Cơ quan van bên | Sắt mềm | 6 | Chiếc nắp cuối | 45# Thép |
| 3 | Nhẫn niêm phong | Thép carbon + hợp kim đặc biệt | 7 | Thắt cổ | Sắt đúc hình khối |
| 4 | Bệnh | Thép carbon + hợp kim đặc biệt | 8 | Máy điều khiển khí nén nhôm | Thùng nhôm |
Q: Bạn có thể cung cấp các mẫu miễn phí không?
A: Vâng, nhưng nó phụ thuộc vào sản phẩm, Pls liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Mảng kinh doanh của ông là gì?
A: Mảng kinh doanh của chúng tôi làdịch vụ phụ tùng tự động hóa của nhà xuất khẩu với thùng chứa đầy đủ và bánxi lanh không khí, xử lý nguồn không khí, van điện tử,van khí,van động cơ,van đồng, van thủy lực, xi lanh thủy lực, không khí và dầutrang bị, máy đo áp suấtv.v.
Hỏi:WCác loại sản phẩm nào mà bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng, nhômxử lý vật liệu.như caoáp suất Van / van điện / van điệnvan nước/van khí nén/bình khí/ van thủy lực / bộ tích lũy thủy lựcsản phẩm và vân vân.
Q: Sản phẩm có thể được làm bằng logo và thương hiệu của chúng tôi không?
A: Có, tất nhiên, chúng tôi có thể làm. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để làm. nhưng bạn cần phải cho chúng tôi sự ủy quyền nếu có thể.
Q: Bạn có thể cung cấp sản phẩm thương hiệu khí và thủy lực nổi tiếng?
A: Vâng, chúng tôi có thể cung cấp như Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm là một năm bảo hành chất lượng.
Q: Có phải đầu nối trong hệ thống Anh hoặc Metric?
A: Các sợi G có hình trụ và không tự niêm phong, đòi hỏi phải có thêm vỏ để ngăn ngừa rò rỉ. PT và NPT có hình nón,và các sợi nội và bên ngoài trở nên chặt chẽ hơn và chặt chẽ hơn khi thắt. Niêm phong được đạt được thông qua biến dạng của các sợi, và thuốc niêm phong hoặc băng thường được sử dụng cùng nhau để tăng cường hiệu ứng niêm phong
G-thread là một ống thẳng hình trụ được sử dụng cho các kết nối không kín; PT là một ống hình nón dựa trên biến dạng và niêm phong của chính sợi;NPT cũng là một ống hình nón với một góc hồ sơ răng của 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra sự kiệt sức của cuộn van điện điện?
Đáp:đóng điện và hz không chính xác, chuyển đổi thường xuyên, đầu máy bay lái đi vào chất lỏng, vấn đề lõi van và lò xo,môi trường nóng, rung động nặng vv
Hỏi: Điều gì nên lưu ý đối với các thành phần khí nén ở nhiệt độ cao hoặc môi trường cực lạnh?
| Điểm tập trung | Các biện pháp đối phó môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Hạt | Fluor cao su, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Lôi trơn | Chất béo tổng hợp nhiệt độ cao (tốc độ biến động thấp) | Mỡ nhiệt độ thấp (điểm đổ thấp, độ nhớt thấp) |
| Xử lý nguồn cung cấp không khí | Tăng cường làm mát, loại bỏ nước hiệu quả | Khô điểm sương cực thấp (hội + loại hấp thụ), theo dõi nhiệt |
| Các thành phần kim loại | Khoản chấp thuận mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, ngăn ngừa rò rỉ do co lại lạnh |
| Các thành phần điều khiển | Các cuộn dây chống nhiệt cao, phân tán nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm địa phương, ngăn ngừa ngưng tụ lạnh |
| Cài đặt | Giữ xa các nguồn nhiệt, thêm tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
