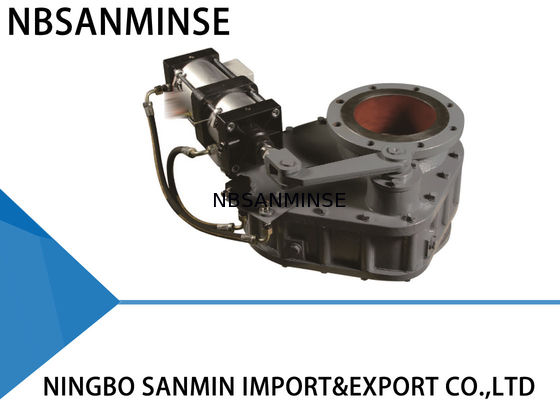

Nhà máy xi măng / Trạm điện Van đôi

Nhà máy xi măng / Trạm điện Van đôi

Cement Plant / Power Station Double Disc Valve Excellent Wear Resistant

Thông tin chi tiết sản phẩm:

Nguồn gốc: Ningbo
Hàng hiệu: NBSANMINSE
Chứng nhận: SIO9001
Số mô hình: SMF-E

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 máy pc
Giá bán: Negotiation
chi tiết đóng gói: Túi nhựa, hộp, thùng carton, pallet hoặc tư vấn khách hàng
Thời gian giao hàng: Đàm phán
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: Đàm phán
Liên hệ với bây giờ
Chi tiết sản phẩm
Áp suất danh nghĩa: 1.0 (MPa) Áp suất kiểm tra rò rỉ: 1.1 (MPa)
Nhiệt độ: ≤200oC Áp suất thử tối đa: 1,5 (MPa)
ĐN: 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 Thân van: Gang đúc

Nhà máy xi măng / Trạm điện Van đôi Đĩa chịu mài mòn tuyệt vời


Thông tin sản xuất

Van đĩa xoay sử dụng cấu trúc cặp ma sát gốm hoặc kim loại cứng, làm cho nó mài mòn hơn và độ kín tốt hơn. Nó chỉ cần một tải bắt đầu nhỏ vì cấu trúc độc đáo. Bên cạnh đó, tro bụi khó tích tụ trong thân van vì lý do tương tự. Tất cả các tính năng này làm cho van đĩa quay bền.

Nguyên lý hoạt động

Thiết bị truyền động di chuyển thân và tay đòn một phần tư ổ đĩa. Toàn bộ bề mặt niêm phong của đĩa liên tục tiếp xúc với ghế hoặc miếng đệm thông qua lực tác động bởi lò xo cuộn. Những lò xo cho phép đĩa di chuyển theo chiều dọc. Điều này bù cho sự giãn nở nhiệt và sự co lại của các thành phần van cũng khắc phục được ảnh hưởng của bất kỳ áp suất ngược nào được thiết kế và giữa các bề mặt niêm phong. Sự khác biệt trong đĩa tiếp tuyến với lực ma sát ghế khiến cho đĩa quay trên ghế của nó khi van quay vòng, do đó cắt và quét sạch mọi vật liệu quá trình có thể tích tụ. Tất cả các tính năng này làm cho van đĩa quay bền. Nó sẽ cung cấp hỗ trợ đáng tin cậy cho hệ thống của bạn.

Các ứng dụng

. Van đĩa quay có thể được sử dụng trong hệ thống vận chuyển tro trong các nhà máy nhiệt điện. Nó cũng có thể được áp dụng trong mỏ, nhà máy xi măng, công việc vôi, nhà máy luyện kim, nhà máy hóa chất và các lĩnh vực khác cần chuyển tro ăn mòn hoặc tro mài mòn.

Các thông số kỹ thuật

. Áp suất hoạt động tối đa: 1.0 MPA

. Áp suất thử tối đa: 1,5 MPA

. Nhiệt độ hoạt động: 200oC

. Áp suất thử rò rỉ: 1.1 MPA

Cài đặt

1. Trước khi cài đặt, vui lòng đọc kỹ hướng dẫn này và kiểm tra tình trạng của bộ truyền động khí nén.

2. Đảm bảo kích thước của mặt bích, áp suất vận hành tối đa và đường kính danh nghĩa đáp ứng các yêu cầu.

3. Không điều chỉnh bu lông và đai ốc. Và chắc chắn rằng trung tâm của hai đường ống và trung tâm van là đồng trục. Bề mặt bích phải nhẵn và giữ ngang mà không có độ dốc tương đối lớn, để đảm bảo van có thể siết và hoạt động tốt. Bên cạnh đó, các bu lông nên được buộc chặt đối xứng.

4. Sau khi lắp đặt, bơm không khí vào hai khe hút gió của bộ truyền động khí nén và đảm bảo tấm van hoạt động tốt.

5. Nếu công tắc điều khiển được cài đặt, đảm bảo các tham số của nó có thể đáp ứng nguồn điện bên ngoài và nó có thể hoạt động chính xác khi mở hoàn toàn hoặc đóng hoàn toàn.

Phương pháp khắc phục sự cố

Rắc rối Nguyên nhân Phương pháp khắc phục sự cố
Rò rỉ Cơ quan nước ngoài Loại bỏ dị vật
Con dấu máy giặt không hợp lệ Thay thế máy giặt con dấu
Sự mài mòn lõi van Thay thế lõi van
Van không thể mở hoặc đóng Các bộ phận có thể xoay trở nên linh hoạt hoặc không hợp lệ Điều chỉnh hoặc thay thế các bộ phận tương đối
Không đủ áp suất hoặc rò rỉ Kiểm tra và sửa chữa đường cung cấp không khí
Các thành phần khí nén trở nên lão hóa hoặc không hợp lệ Thay thế các thành phần khí nén tương đối

Kích thước lắp đặt và phác thảo

ĐN H D K d nC
150 * 150 310 285 240 210 8 -22
200 * 200 310 340 295 265 8 -22
225 * 225 310 370 325 295 8 -22
250 * 250 330 395 350 320 12-222
300 * 300 330 445 400 368 12-222
200 * 350 310 520 470 265 8 -22

Thành phần chính và vật liệu
KHÔNG. Mục Vật chất KHÔNG. Mục Vật chất
1 Thân van trên Gang dẻo 5 Dưới thân van Gang dẻo
2 Vòng đệm Gạch hoặc hợp kim 6 Trục quay Thép 45 #
3 Tấm van Gạch hoặc hợp kim 7 Cánh tay quay Gang dẻo
4 Cánh tay xoay Gang dẻo số 8 Thiết bị truyền động khí nén Nhôm
